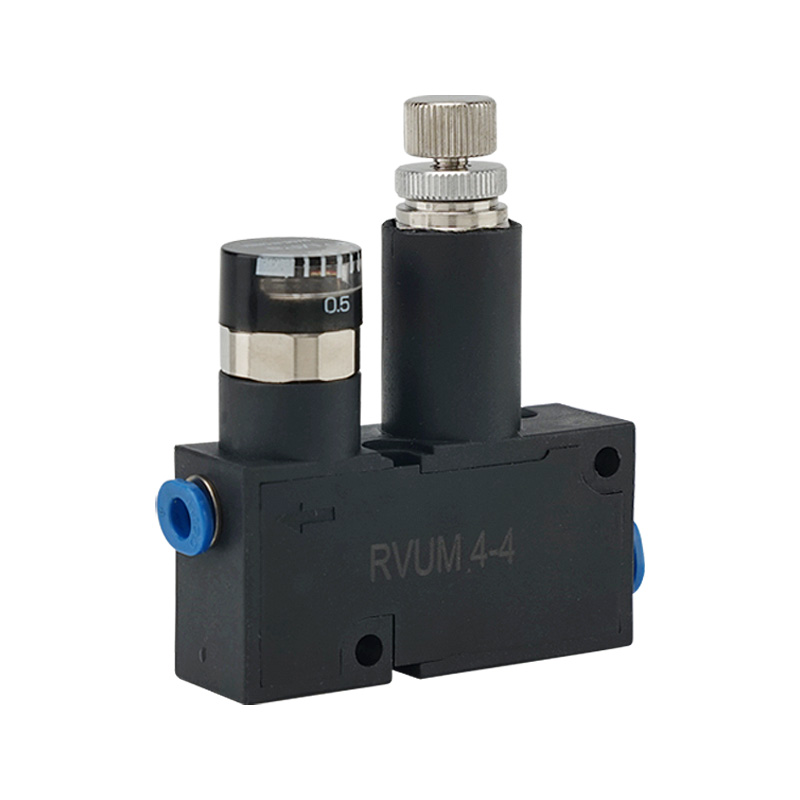

Mini válvula reguladora de pressão série RVUM | Válvula redutora de pressão de ar de pistão compacta de ação direta com conexão de um toque

Marca: SOLH por Richge Technology | Regulador de pressão pneumática de precisão ultracompacto

1. Visão geral do produto

     A série SOLH RVUM é umaválvula reguladora de micro pressão tipo pistão de ação direta ultracompacta, especialmente desenvolvido para circuitos pneumáticos em miniatura com espaço limitado. Ele suporta estruturas do tipo relevo (padrão) e sem relevo, apresentando opções flexíveis de conexão reta/cotovelo, conexões instantâneas integradas e regulação de pressão de precisão de 0,1–0,8MPa. Com design ultrapequeno e leve, métodos de montagem diversificados e saída de pressão estável, é amplamente aplicado em cenários de precisão de pequeno fluxo, como distribuição, adsorção a vácuo e microsopro de ar, servindo como a solução ideal de estabilização de pressão para equipamentos automatizados miniaturizados.

2. Posicionamento central e princípio de funcionamento

     • Projeto Estrutural: Adota estrutura de pistão de ação direta de alta precisão, disponível em duas versões: tipo de alívio padrão e tipo sem alívio opcional, atendendo a diversas demandas de regulação de pressão do circuito.

     • Estabilização de Pressão de Precisão: A pressão máxima de entrada atinge 0,9 MPa, com pressão de saída ajustável estável variando de 0,1 MPa a 0,8 MPa. O design do tipo alívio esgota automaticamente o ar sob pressão para manter a pressão a jusante constante.

     • Meio aplicável: Ar comprimido puro, suportando operação de lubrificação sem óleo, adaptando-se totalmente a ambientes de trabalho pneumáticos limpos e precisos.

3. Excelentes recursos do produto

  3.1 Corpo ultracompacto e leve

     Todo o corpo da válvula adota um design integrado miniaturizado com espaço de ocupação extremamente pequeno. É perfeitamente adequado para instalação embutida de equipamentos, montagem em painel e layout de espaço de gabarito estreito, otimizando a ocupação de espaço zero para sistemas pneumáticos em miniatura.

  3.2 Tubulação de conexão flexível de um toque

     As portas IN e OUT suportam comutação livre dos tipos reto e cotovelo. Compatível com tubos pneumáticos métricos φ4/φ6 e imperiais 5/32"/1/4". A instalação de plug-in sem ferramentas melhora muito a tubulação no local e a eficiência de modificação com forte compatibilidade.

  3.3 Regulação de pressão estável de alta precisão

     O manômetro profissional de 0–0,8 MPa está equipado com uma precisão de regulação de ±5% FS. Ele fornece saída de pressão ultraestável para cenários de precisão de fluxo pequeno, como distribuição automática, adsorção de vácuo da peça, micro sopro de ar e controle de posicionamento, evitando efetivamente a flutuação de pressão que afeta a precisão do produto.

  3.4 Métodos de montagem diversificados

     Suporta instalação direta independente e instalação de cluster integrada com suporte. Ele pode se adaptar de forma flexível a vários requisitos de layout de equipamento, realizando regulação de pressão independente de ponto único e controle de pressão centralizado integrado de vários loops.

  3.5 Desempenho durável e confiável

     O corpo da válvula é feito de liga de alumínio de alta resistência e material de resina, com excelente resistência à corrosão e estabilidade estrutural. A temperatura de trabalho varia de 0°C a 60°C (ambiente sem congelamento), garantindo operação estável de ciclo longo em cenários de produção industrial.

4. Especificações Técnicas Gerais

5. Regras de codificação de modelo e exemplos de seleção

  5.1 Definição Completa do Modelo

     Formato de modelo padrão: RVUM - [Especificações do tubo] - [Especificações do tubo] - [Sufixo]

     • RVUM: Código de série para mini regulador de pressão tipo pistão ultracompacto

     • Código de especificação do tubo: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Sufixo A: Equipado com manômetro de precisão

 5.2 Casos de aplicação de modelos comuns

     • RVUM6-6: Modelo básico com entrada reta φ6 + saída reta φ6, para circuitos pneumáticos miniatura convencionais

     • RVUM6-6-A: Entrada e saída reta φ6 com manômetro integrado, realizando regulação visual da pressão

     • RVUM4-6: Entrada reta φ4 + saída em cotovelo φ6, modelo assimétrico de pequeno calibre para espaços estreitos e tubulações de microfluxo

6. Cenários típicos de aplicação

     • Equipamentos e gabaritos de microautomação: Amplamente utilizado em equipamentos eletrônicos 3C, dispositivos médicos, pequenos braços robóticos e acessórios de ferramentas de precisão.

     • Controle preciso de fluxo pequeno: Profissional para distribuição automática, adsorção de peças a vácuo, micro limpeza por sopro de ar e controle preciso de pressão de posicionamento.

     • Sistema Integrado Compacto: Ideal para instalação embutida de equipamentos, montagem embutida em painel e sistemas pneumáticos integrados em cluster multi-loop.

     • Circuito Traseiro da Válvula Solenóide: Instalado diretamente a jusante das válvulas solenóides para redução da pressão secundária e saída de pressão estável, eliminando a flutuação da pressão do ar.

7. Guia de comparação e seleção de séries de produtos

Resumo de uma frase

     O mini regulador de pressão da série SOLH RVUM integra tamanho ultracompacto, tubulação flexível de um toque e regulação de pressão de precisão de 0,1–0,8MPa, sendo a solução de estabilização de pressão de alta estabilidade mais adequada para microcircuitos pneumáticos com espaço limitado e equipamentos automatizados de precisão de pequeno fluxo.
