Cilindro de haste dupla série TN

Cilindro de eixo duplo série TN | Cilindro pneumático compacto de haste dupla e baixo custo

Marca: SOLH da Richge Technology

Visão geral do produto e estrutura central

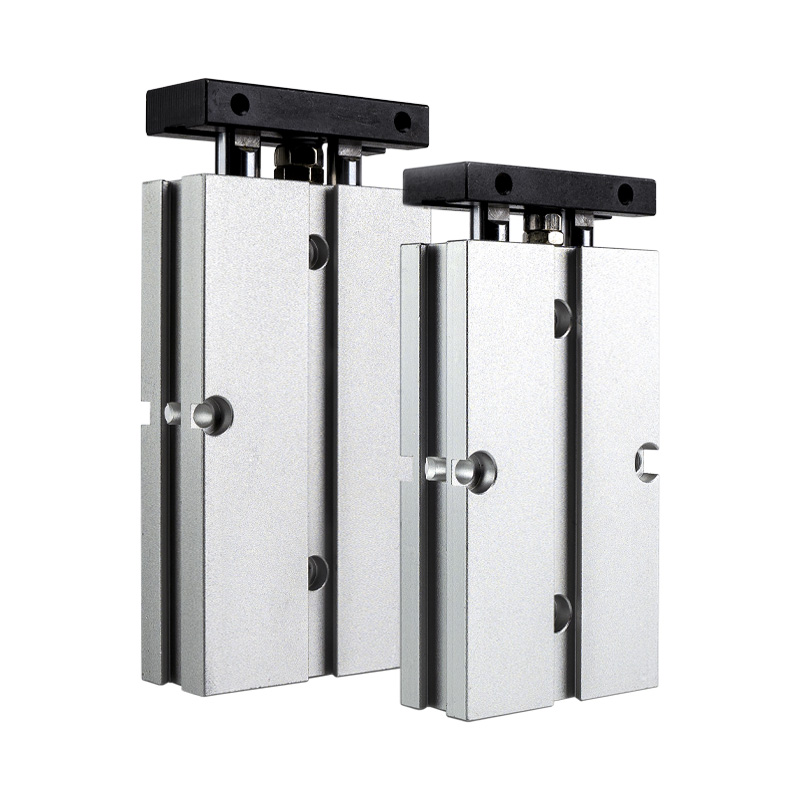

     A série SOLH TN é um cilindro compacto de eixo duplo econômico com uma estrutura de haste dupla de pistão único e orientação de rolamento deslizante. Projetado para instalação com economia de espaço e montagem versátil, ele vem com anéis magnéticos integrados padrão e amortecedor de curso ajustável. Com precisão antirrotação de ±0,2° e excelente desempenho antideflexão, o cilindro TN é amplamente aplicado em cenários de automação de carga leve, incluindo posicionamento de precisão, prensagem de peças, bloqueio de material e transferência linear, proporcionando excelente universalidade e vantagens de custo para estações automatizadas padrão.

1. Principais vantagens estruturais

• Operação síncrona estável de haste dupla: Adota configuração de haste de cromo duro de pistão único e paralelo duplo com bucha deslizante estendida. A estrutura síncrona de haste dupla resiste efetivamente à torção e ao balanço, alcançando um desempenho antideflexão confiável com tolerância de rotação de ±0,2° para tarefas de orientação de carga leve.

• Ajuste fino de buffer e curso ajustáveis: Equipado com uma almofada anticolisão de borracha ajustável frontal para ajuste preciso do curso e amortecimento suave; combinado com amortecedor traseiro fixo para reduzir o impacto operacional e o ruído, garantindo movimento alternativo estável.

• Montagem em 3 lados que economiza espaço: O design do corpo incorporado suporta instalação flexível nas direções inferior, superior e lateral. As ranhuras laterais reservadas permitem a montagem direta do interruptor magnético sem suportes adicionais, maximizando a utilização do espaço do equipamento.

• Configuração Magnética Padrão: O anel magnético integrado (sufixo S) é equipado como padrão para todos os modelos da série TN, sem versão não magnética disponível, permitindo a detecção conveniente da posição do curso para aplicações automatizadas universais.

2. Diferenciação do produto principal (referência de seleção chave)

• Série TN x TR: TN adota padrão empresarial com tamanho mais compacto, menor custo e sem opção de furo φ6; TR segue o padrão industrial JIS com maior rigidez, resistência a cargas pesadas e diâmetros completos, incluindo φ6.

• Série TN vs CXS/CXSJ: TN apresenta uma estrutura de pistão único com saída de impulso único padrão, mais acessível e com economia de espaço; CXS e CXSJ adotam design de pistão duplo com saída de empuxo duplo e desempenho superior de alta velocidade, adequado para cenários de carga pesada e alta precisão.

Classificação da subsérie principal (tipo de haste)

A série TN abrange dois tipos de hastes convencionais para atender às demandas de operação de extremidade única e de movimento bilateral para diversas estações de automação de carga leve.

Regras completas de nomenclatura de modelo

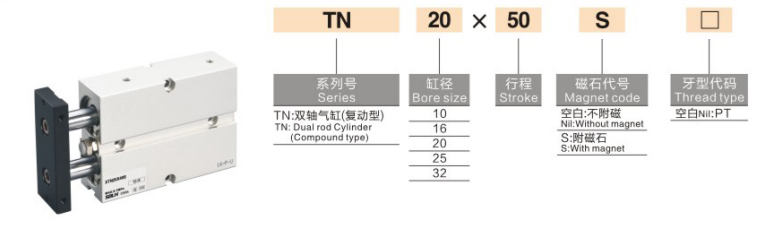

Exemplo de modelo: TN20×50S

1. Definição de código de nomenclatura

1. Código da série: TN (haste de extremidade única) / TNW (haste dupla)

2. Tamanho do furo: 10/16/20/25/32mm (diâmetro φ6 não disponível, diferente da série TR)

3. Curso Padrão: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (curso máximo: 200mm)

4. Configuração de anel magnético: S (anel magnético integrado padrão, configuração obrigatória, sem versão não magnética)

5. Tipo de linha: Rosca PT (Rc) padrão; rosca G opcional (sufixo G) / rosca NPT (sufixo T)

6. Interruptor Magnético: CS1-J, CS1-G, D-M9B opcionais e outros modelos, instalados diretamente nas ranhuras laterais reservadas

Parâmetros Técnicos Padrão Gerais

(Condições de teste padrão: temperatura normal de 20°C, ar seco)

• Modo de operação: Acionamento de pistão único de ação dupla

• Faixa de pressão de trabalho: 0,15~1,0MPa

• Pressão de prova: 1,5MPa

• Temperatura ambiente: -20℃~70℃ (ambiente sem gelo)

• Velocidade operacional: 30 ~ 500 mm/s

• Precisão Anti-Rotação: ±0,2° (precisão de orientação de carga leve estável)

• Modo buffer: Almofada anticolisão de borracha ajustável frontal + amortecedor de borracha fixo traseiro (sem opção de amortecedor de ar)

• Tamanho da porta da tubulação

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Método de montagem: Instalação de corpo embutido + montagem em 3 lados (inferior / superior / lateral), design que economiza muito espaço

Dados teóricos de impulso e tensão (@0,5MPa, Unidade: N)

Estrutura de pistão único com saída de empuxo único padrão, econômica para cenários convencionais de carga leve

Guia de seleção rápida

1. Orçamento e seleção de espaço: Escolha a série TN para espaço ultracompacto e demandas de carga leve de baixo custo; selecione a série TR para padrão JIS, operação com carga pesada e requisitos de furo φ6.

2. Seleção de impulso e desempenho: Adote cilindros de pistão duplo CXS/CXSJ para saída de empuxo duplo e cenários de coleta e colocação em alta velocidade; selecione cilindros de pistão único TN/TR se o empuxo único padrão atender às demandas de trabalho.

3. Seleção do tipo de haste: Escolha haste de extremidade única TN padrão para operação convencional em direção única; selecione haste dupla TNW para montagem bilateral e movimento síncrono bidirecional.

4. Nota de configuração magnética: Todos os cilindros da série TN são equipados com anel magnético S como padrão (configuração obrigatória), sem necessidade de seleção extra.

Resumo de uma frase
