Cilindro de eixo duplo série TR | Cilindro de haste dupla padrão JIS de alta rigidez

Marca: SOLH da Richge Technology

Visão geral do produto e estrutura central

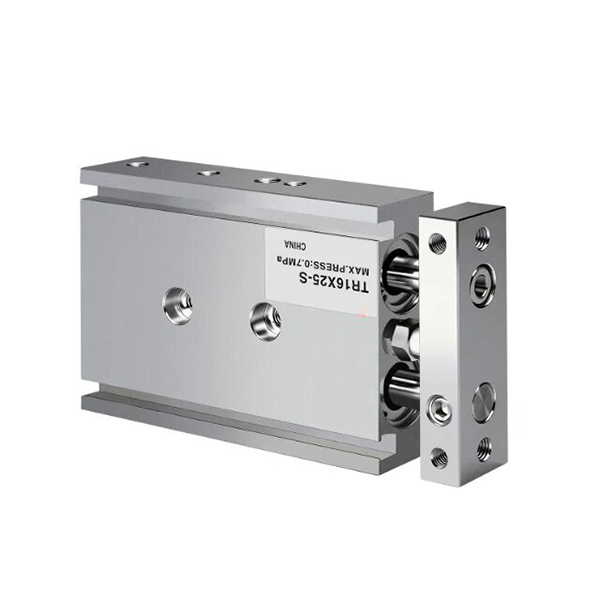

     A série SOLH TR é um cilindro de eixo duplo padrão JIS que adota uma estrutura de guia de pistão único, haste dupla e rolamento deslizante (cilindro duplo de pistão não duplo). Apresentando rigidez ultra-alta, excelente desempenho anti-torção e forte resistência à carga lateral, ele suporta montagem flexível em 3 lados e ajuste preciso do curso. Projetado para requisitos de guiamento de alta precisão, este cilindro é amplamente utilizado em processos automatizados, como posicionamento de precisão, prensagem de peças, transferência de material e bloqueio de peças, servindo como uma solução confiável de guiamento de cargas pesadas para estações de automação padrão.

1. Principais vantagens estruturais

• Estrutura de haste dupla síncrona de alta rigidez: Equipado com um único pistão e duas hastes rígidas paralelas, combinadas com buchas de rolamento deslizante estendidas. O design de acionamento síncrono de haste dupla atinge operação de deflexão zero com precisão anti-rotação de ±0,1°~±0,2°, eliminando efetivamente a oscilação da haste e garantindo movimento linear estável.

• Buffer ajustável e ajuste fino de curso: A almofada anticolisão de borracha ajustável frontal integrada suporta ajuste fino de curso preciso e amortecimento suave, cooperando com o amortecedor fixo traseiro para reduzir o impacto operacional, vibração e ruído, adaptando-se às condições de trabalho alternativas frequentes.

• Montagem flexível e design de tubulação: Furos de montagem reservados nas superfícies inferior, superior e lateral permitem uma instalação flexível em 3 direções. O layout opcional da tubulação nos dois lados otimiza o arranjo do circuito de ar para diversas estruturas de equipamentos. As ranhuras padrão do interruptor lateral permitem a instalação direta do interruptor magnético sem suportes extras.

• Configuração Magnética Padrão: O anel magnético integrado (sufixo S) está disponível para detecção da posição do curso; a versão não magnética é opcional para cenários especiais sensíveis a interferências para atender a diversas demandas funcionais.

2. Diferença chave vs série CXS / CXSJ

• Série TR: Estrutura de haste dupla de pistão único com saída de impulso de cilindro único padrão, maior rigidez geral e desempenho antideflexão de carga pesada superior, ideal para orientação de alta rigidez e cenários de carga pesada de longo curso.

• Série CXS/CXSJ: Estrutura de haste dupla de pistão duplo com saída de empuxo duplo, apresentando menor atrito e operação mais suave em alta velocidade, mais adequada para condições de trabalho de pick-and-place em alta velocidade e alto empuxo de curso curto.

Classificação da subsérie principal (tipo de haste e estilo de montagem)

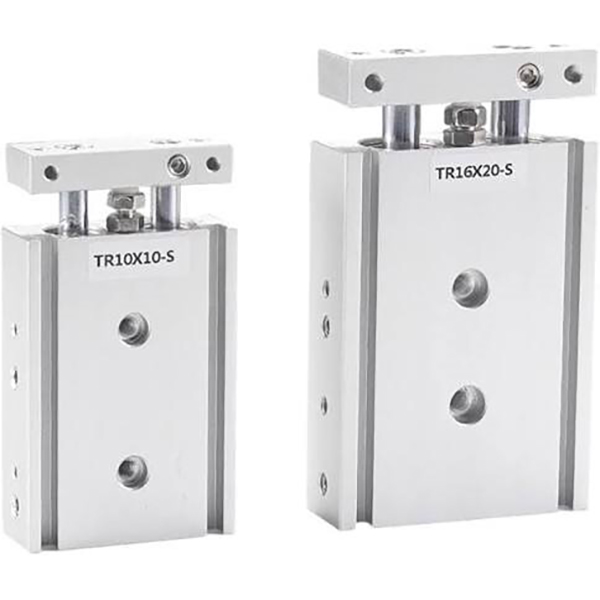

A série TR abrange três submodelos principais, cobrindo totalmente cenários de instalação padrão universal, síncrona bilateral e ultracompacta para atender às demandas diversificadas de layout de automação.

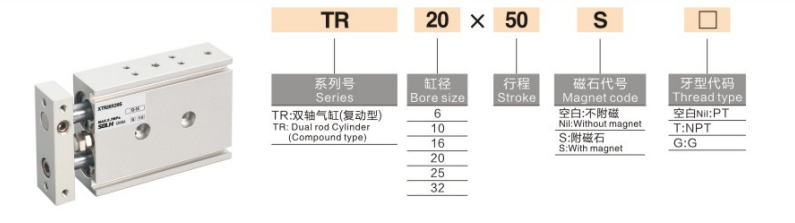

Regras completas de nomenclatura de modelo

Exemplo de modelo: TR20×50S

1. Definição de código de nomenclatura

1. Código da série: TR (haste simples padrão) / TRW (haste dupla) / TRJ (tipo compacto)

2. Tamanho do furo: 6/10/16/20/25/32 mm (faixa de furo JIS padrão completo)

3. Curso Padrão: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (curso máximo: 200mm)

4. Configuração de anel magnético: S = anel magnético integrado (chave magnética montável, padrão padrão); Não S = tipo não magnético (personalizado especial, raramente usado)

5. Tipo de rosca da porta: Rosca PT (Rc) padrão; rosca G opcional (sufixo G) / rosca NPT (sufixo T)

6. Interruptor Magnético: Opcionais D-M9B, D-A93, CS1-J, CS1-G e outros modelos universais, instalados diretamente em ranhuras laterais reservadas sem suportes

Parâmetros Técnicos Padrão Gerais

(Condições de teste padrão: temperatura normal de 20°C, ar seco)

• Modo de operação: Acionamento de pistão único de ação dupla

• Faixa de pressão de trabalho: 0,15 ~ 1,0 MPa (furo φ6: 0,2 ~ 1,0 MPa)

• Pressão de prova: 1,5MPa

• Temperatura ambiente: -20℃~70℃ (ambiente operacional sem gelo)

• Velocidade operacional: 30 ~ 500 mm/s

• Precisão Anti-Rotação: ±0,1° (diâmetro ≥16mm, alta precisão); ±0,2° (φ6/φ10 furos pequenos)

• Modo buffer: Almofada anticolisão de borracha ajustável frontal + amortecedor de borracha fixo traseiro (sem opção de amortecedor de ar)

• Tamanho da porta da tubulação

￮ φ6 / φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Montagem e tubulação: Montagem em 3 lados (inferior/superior/lateral), layout de tubulação opcional em dois lados para adaptação flexível do layout

Dados teóricos de impulso e tensão (@0,5MPa, Unidade: N)

Estrutura de pistão único com saída de empuxo monocilíndrica padrão, estável e confiável para cenários de orientação pesados

Guia de seleção rápida

1. Demanda de impulso e rigidez: Escolha CXS/CXSJ para saída de empuxo duplo e tarefas de escolha e colocação em alta velocidade; selecione a série TR para orientação de alta rigidez, resistência a cargas pesadas e operação estável de longo curso.

2. Adaptação do espaço de instalação: Prefira CXSJ para espaços estreitos ultracompactos, CXS para espaços compactos convencionais e TR para espaços padrão e cenários de carga pesada de longo curso.

3. Seleção do tipo de haste: Adote haste de extremidade única TR padrão para movimento linear de direção única; escolha a haste dupla passante TRW para montagem bilateral e ação síncrona bidirecional.

4. Configuração de detecção de posicionamento: Selecione o sufixo S com anel magnético integrado (TRxx×xxS) se a detecção da posição do curso for necessária.

Resumo de uma frase

     O cilindro de eixo duplo padrão JIS da série SOLH TR oferece alta rigidez, desempenho anti-rotação preciso e forte resistência à carga lateral, com diversos tipos de haste e versões compactas disponíveis, sendo a solução preferida para orientação de alta precisão, posicionamento automatizado de longo curso e carga pesada e estações de transferência.
