Cilindro de batente de altura fixa série TWQ | Cilindro de parada compacto para serviços leves e médios

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

     A série SOLH TWQ é um cilindro batente com altura de montagem fixa otimizado para linhas transportadoras automatizadas de serviços leves e médios. Possui uma estrutura de corpo compacta, quatro tipos de extremidades de haste opcionais, disponibilidade de amortecedor hidráulico e função de travamento automático mecânico opcional. Adequado para parada de paletes e ferramentas de 10 a 150 kg, limitação de estação e posicionamento de transferência, o cilindro TWQ serve como uma solução padrão de alto custo e desempenho para cenários de automação de carga leve e média.

 1.1 Projeto de altura de montagem fixa

     O corpo integrado de altura fixa garante uma instalação rápida e simples com alta precisão de posicionamento repetitivo. Ele combina perfeitamente com layouts padronizados de estações transportadoras, eliminando procedimentos de ajuste de altura e melhorando a eficiência de implantação no local.

 1.2 Quatro tipos versáteis de extremidades de haste (vantagem principal)

     • Tipo de haste plana B: A estrutura da haste plana anti-rotação oferece desempenho de parada estável e forte resistência à carga excêntrica, mantendo o posicionamento preciso sob condições de força lateral.

     • Tipo de haste redonda C: Haste de pistão redonda sólida espessada com maior resistência ao impacto, especialmente projetada para condições de trabalho com grande força lateral e requisitos precisos de posicionamento de ferramentas.

     • Tipo de alavanca de rolo R: A estrutura de contato de alavanca + rolamento minimiza o impacto de parada com movimento de rolamento suave, ideal para operação de linha transportadora contínua em alta velocidade.

     • Tipo de alavanca de buffer ajustável K: O amortecedor hidráulico ajustável integrado permite o ajuste livre da resistência ao amortecimento para se adaptar a peças de trabalho de diferentes pesos e velocidades de transporte, obtendo um efeito de parada suave ideal para condições de trabalho variáveis.

  1.3 Função de travamento automático opcional (versão R/K)

     As versões de alavanca de rolo e amortecedor suportam estrutura de travamento automático mecânico opcional. Após a parada por impacto da peça de trabalho, o cilindro trava automaticamente o braço da alavanca para evitar o rebote e o empurrão reverso, eliminando efetivamente o deslocamento da peça de trabalho e melhorando significativamente a estabilidade e a consistência da estação transportadora.

 1.4 Tamanho compacto e estrutura durável

     O corpo do cilindro adota tratamento de anodização rígida, enquanto a haste do pistão possui cromagem dura, proporcionando excelente resistência ao desgaste e ao impacto. A operação padrão sem óleo se adapta a ambientes de produção limpos e cenários de soldagem à prova de respingos. As ranhuras reservadas do sensor nos quatro lados permitem a instalação do interruptor magnético sem interferência estrutural para um layout flexível.

  1.5 Diversos modos de operação

     Modo padrão de ação dupla opcional e modos de ação simples (extensão/retração de mola) cobrem ciclo automático, proteção de segurança de desligamento e demandas de parada temporária, combinando várias lógicas de controle industrial.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Exemplos de modelos típicos: TWQ32-20SB, TWQ50-30RK-F

 2. Exemplos de pedidos padrão

     • Modelo de haste plana padrão: TWQ32-20SB (furo φ32, curso de 20 mm, extremidade da haste da coluna plana, amortecedor de borracha)

     • Modelo de buffer ajustável com travamento automático: TWQ50-30RK-F (furo φ50, curso de 30 mm, alavanca de amortecedor hidráulico ajustável, com função de travamento automático)

3. Parâmetros técnicos gerais (20 ℃, condição padrão de 0,5 MPa)

  3.1 Especificações Básicas

     • Modo de operação: Dupla ação, ação simples (extensão/retração por mola)

     • Faixa de pressão de trabalho: 0,05~1,0MPa; Pressão de prova: 1,5 MPa

     • Temperatura ambiente: -10℃~60℃ (ambiente sem gelo)

     • Configuração de buffer: S = Amortecedor de borracha de ponta dupla; K = Amortecedor hidráulico ajustável + amortecedor de borracha de extremidade dupla

     • Modo de Lubrificação: Operação sem óleo

     • Método de instalação: Montagem em flange de altura fixa padrão

 3.2 Combinação de furo e curso padrão

  3.3 Força de Parada Teórica (Unidade: N @0,5MPa)

  3.4 Peso do Produto (Unidade: kg @ Curso Padrão)

4. Diretrizes básicas de configuração e seleção

  4.1 Seleção do tipo de terminal de haste

     • Tipo de coluna plana B (recomendado): Design anti-rotação e alta estabilidade, adequado para cargas leves (10–80kg) e operação em baixa velocidade (≤0,3m/s) sem impacto lateral óbvio.

     • Tipo de coluna redonda C: Estrutura de haste espessada com forte resistência ao impacto, ideal para cenários de posicionamento de ferramentas com grande força lateral.

     • Tipo de alavanca de rolo R: Desempenho de rolamento suave e de baixo impacto, perfeito para linhas transportadoras de alta velocidade (≤0,5m/s) e carga leve a média (30–100kg).

     • Tipo de alavanca de buffer ajustável K: Amortecimento adaptável e resistência superior ao impacto, projetado para cargas médias (50–150kg), partidas e paradas de alta frequência e condições de trabalho em velocidade instável.

  4.2 Seleção da função de travamento automático

     • Tipo de travamento automático F (recomendado para linhas automáticas): Disponível apenas para versões com alavanca R/K. Evita o ressalto da peça e o deslocamento da estação, melhorando significativamente a estabilidade da operação contínua das linhas automatizadas.

     • Tipo sem bloqueio: Solução econômica para cenários com menor impacto reverso e operação de reinicialização manual, não recomendada para linhas de produção totalmente automáticas.

  4.3 Seleção do Modo de Operação

     • Dupla ação: Força máxima de parada com ação controlável bidirecional, adequada para cenários de controle de alta frequência e totalmente automáticos.

     • Ação única (extensão de mola): Estende-se automaticamente para parar peças de trabalho após falha de energia, priorizando a segurança para estações perigosas e aplicações de proteção contra desligamento.

     • Ação simples (retração por mola): Para com fornecimento de ar e libera automaticamente quando desligado, adaptado para linhas transportadoras normalmente abertas e tarefas de parada temporária.

5. Cenários típicos de aplicação

     • Linhas transportadoras leves e médias: Aplicado para parar, limitar e posicionar transferência de paletes de 10 a 150 kg e placas de ferramentas nas indústrias de eletrônicos, eletrodomésticos e alimentos.

     • Linhas de manuseio de materiais de alta velocidade: A estrutura da alavanca R/K garante uma parada suave e sem impacto para peças de trabalho de carga leve e alta velocidade (≤0,5 m/s) em transportadores de rolos e correias.

     • Estações de equipamentos automatizados: Corpo compacto para fácil instalação, amplamente utilizado para limitação de carga/descarga de máquinas-ferramenta, posicionamento de estação de montagem e parada de estação de inspeção.

     • Linhas de embalagem e logística: Ideal para parada de caixas de papelão e materiais, bloqueio de estações divergentes e posicionamento de empilhamento, apresentando desempenho de alto custo e baixa manutenção.

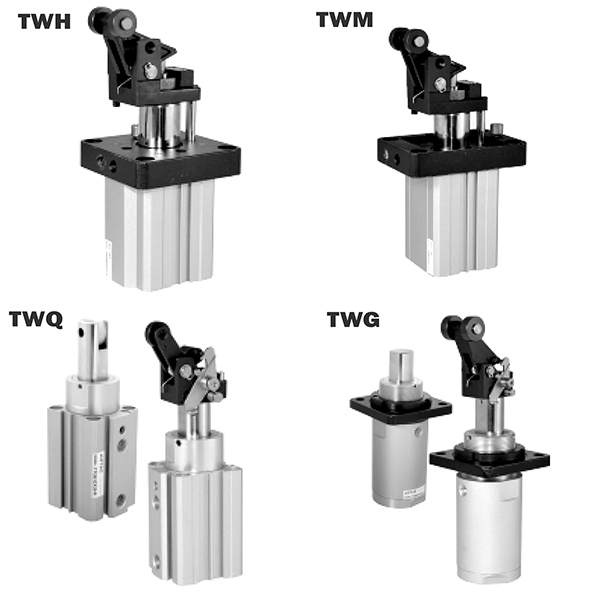

6. Comparação rápida da série TWQ vs TWH/TWM

7. Guia de seleção rápida em 3 etapas

     1. Seleção do tamanho do furo: Selecione o furo de acordo com o peso da peça com fator de segurança de 200% (força de parada teórica ≥ carga real × 2). Escolha φ25/φ32 para carga abaixo de 80kg; escolha φ40/φ50 para carga de 80–150kg.

     2. Seleção de extremidade de haste e buffer: Adote haste plana B + amortecedor de borracha S para cenários de carga leve e baixa velocidade; selecione o tipo de rolo R para linhas de carga leve de alta velocidade; escolha o tipo de buffer ajustável K para condições de trabalho de carga média e alta frequência.

     3. Seleção de configuração funcional: Equipar travamento automático F para linhas de produção automáticas; selecione o modo de dupla ação para controle cíclico de alta frequência; adote o modo de extensão de mola de ação única para estações de proteção com prioridade de segurança e desligamento.

Resumo de uma frase

     O cilindro batente de altura fixa da série SOLH TWQ apresenta design compacto, compatibilidade com múltiplas extremidades de haste e funções opcionais de travamento automático e amortecedor ajustável, fornecendo soluções de parada estáveis ​​e flexíveis de alto desempenho e custo para sistemas transportadores automatizados leves e médios de 10 a 150 kg.
