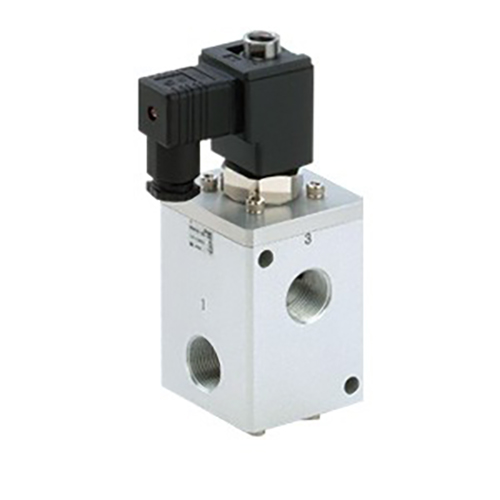

Válvula solenóide de gatilho de 3 portas operada por piloto de alta pressão série VCH400 (VCH410)

Marca:SOLH da Richge Technology

Posicionamento do produto

     Desenvolvida e fabricada pela SOLH sob a Richge Technology, a série VCH400 (comumente chamada de VCH410) é uma válvula solenóide de gatilho de 3 portas operada por piloto de alta pressão. Especialmente projetado para tubulações de ar comprimido e gás inerte de média e alta pressão, ele apresenta uma pressão de trabalho nominal máxima de até 5,0 MPa, excelente capacidade de fluxo e desempenho estável de comutação de alta pressão, servindo como um componente central de controle para equipamentos industriais de carga de alta pressão, ventilação e comutação de pressão.

Tabela de especificações técnicas principais

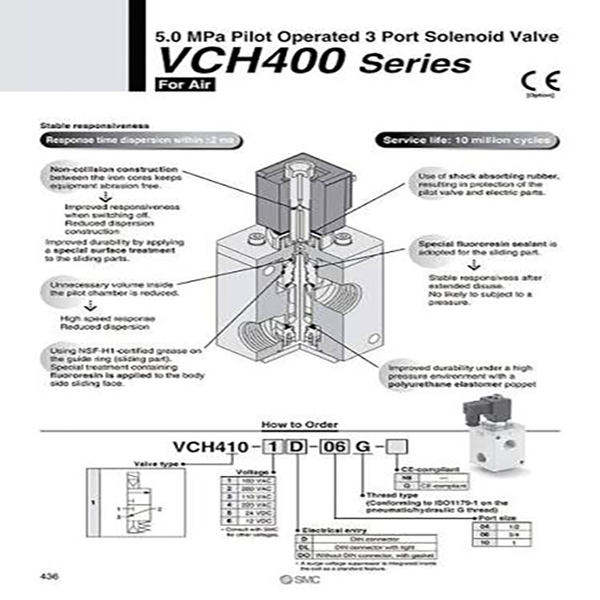

Codificação de modelo e definição funcional

Exemplo de código de modelo: VCH410-06-5D

     --VCH410: Código base da série

     --06: Código de tamanho da porta (G3/4)

     --5D: Fonte de alimentação DC24V + conector elétrico DIN Os códigos de sufixo cobrem o tamanho da porta, a tensão da bobina e os tipos de terminais de fiação para diferenciação completa da configuração.

Classificação Funcional

     --VCH410 (NC normalmente fechado): A porta de saída é ventilada automaticamente quando a energia é desligada, ideal para controle liga-desliga do suprimento de ar principal.

     --Utilizável como válvulas seletoras e controle de loop de carga e ventilação; A contrapressão e a faixa de pressão de comutação devem ser confirmadas antes do projeto da tubulação.

Diretrizes de seleção de chaves

     --Priorize a confirmação dos parâmetros principais: pressão de trabalho, tamanho da rosca da porta, função NC/NO, tensão da bobina e interface de fiação elétrica.

     --Para condições de trabalho de comutação de alta pressão ou conversão dupla de alta/baixa pressão, combine com os reguladores de alta pressão da série SOLH VCHR para estabilizar a pressão do circuito intermediário.

     --Requer fornecimento de ar limpo e seco com precisão de filtração ≤5 μm; névoa de óleo e impurezas particuladas acelerarão o desgaste da vedação e reduzirão drasticamente a vida útil.

Instruções de instalação e manutençãoRegras de instalação

     --Orientação de montagem proibida: A bobina nunca deve ficar voltada para baixo, para evitar que poeira, água e partículas estranhas entrem no conjunto da armadura e causem emperramento.

     --Torque de aperto de rosca padrão:

         *Portas de rosca G1/2, G3/4: 28–30 N·m

         *Porta rosca G1: 36–38 N·m

Requisitos de manutenção de rotina

     --Inspecione periodicamente o desempenho da vedação e a estanqueidade da fiação elétrica.

     --Acione o ciclo completo de comutação uma vez a cada 30 dias para evitar a adesão e o bloqueio do carretel do gatilho causado pelo estado estático de longo prazo.

Resumo de uma frase

     A válvula solenóide de 3 portas com gatilho piloto de alta pressão SOLH VCH410 suporta pressão de trabalho de até 5,0 MPa, equipada com vedação elástica de poliuretano, portas padrão G de grande fluxo e vida útil de 10 milhões de ciclos, a válvula de comutação dedicada confiável para circuitos de controle industrial de carga e ventilação de ar de média e alta pressão e gás inerte.
