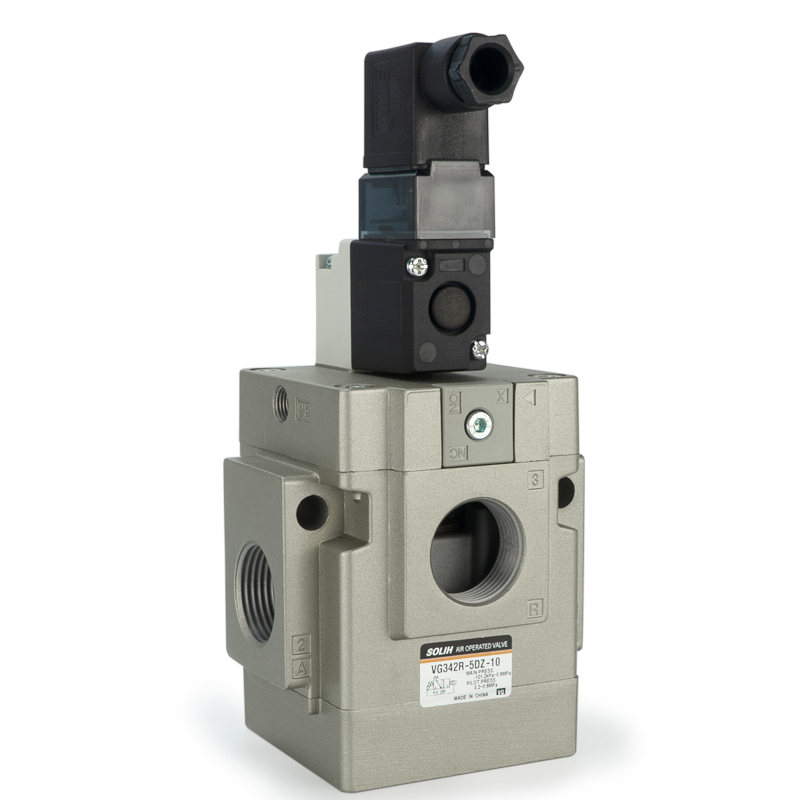

Válvula solenóide de gatilho operada por piloto de 3 vias série VG342 | Válvula de controle pneumático e de vácuo de alto fluxo

Marca: SOLH por Richge Technology | Válvula solenóide pneumática de 3 portas, alto fluxo e baixa potência

1. Visão geral do produto

     A série SOLH VG342 é umválvula solenóide tipo gatilho operada por piloto de 3 vias de alto fluxo, projetado profissionalmente para controle de ar, vácuo e fluido de baixa pressão em sistemas pneumáticos padrão. Apresentando vedação de elastômero, operação livre de lubrificação, consumo de energia ultrabaixo e ampla adaptabilidade de pressão, ele suporta comutação flexível entre os modos normalmente fechado (NC), normalmente aberto (NA) e piloto externo através da simples substituição da tampa. Com grande capacidade de fluxo, resposta rápida e desempenho de ciclo de alta frequência, ela serve como uma válvula de controle de núcleo universal e eficiente para sistemas de vácuo, atuadores pneumáticos de grande diâmetro e equipamentos pneumáticos múltiplos de circuito.

2. Principais recursos do produto

     • Estrutura de gatilho profissional e vedação confiável: Adota um design de gatilho operado por piloto de 3 portas com estrutura de vedação de elastômero de alta elasticidade, garantindo vazamento zero, corte apertado e operação cíclica estável de longo prazo.

     • Ampla Adaptabilidade Média e Pressão: Adequado para ambientes de ar comprimido e vácuo. O modo piloto interno suporta 0,2 ~ 0,9 MPa, enquanto o modo piloto externo cobrevácuo total -101,2kPa a 0,9MPa, adaptando-se a várias condições de trabalho de baixa pressão e vácuo.

     • Livre de lubrificação e baixa manutenção: O projeto estrutural interno otimizado elimina a necessidade de lubrificação com óleo, reduzindo os custos diários de manutenção e evitando a poluição média, adequado para cenários industriais limpos.

     • Modos duplos de consumo de energia e economia de energia: A alimentação DC padrão é de apenas 4W; tipos energizados de baixa potência e longo prazo alcançamConsumo de energia ultrabaixo de 1,8 W, reduzindo efetivamente o consumo de energia operacional do equipamento.

     • Desempenho superior de fluxo grande: O valor C da vazão efetiva máxima atinge 38 dm³/(s·bar) e o valor Cv até 9,8. Ele suporta especificações de vários calibres com área seccional efetiva de até 210 mm², atendendo às demandas de ventilação rápida de alto fluxo de grandes componentes pneumáticos.

     • Comutação Funcional Flexível: A função da válvula pode ser convertida livremente entre os modos NC (normalmente fechado), NO (normalmente aberto) e piloto externo apenas substituindo a tampa superior, realizando a multifuncionalidade de uma válvula e reduzindo os custos de inventário do modelo.

     • Aplicativo multifuncional: Pode ser usada como válvula de controle liga-desliga convencional, bem como válvula de seleção e válvula de distribuição sob configuração de piloto externo, com compatibilidade de cenário extremamente alta.

3. Especificações Técnicas Completas

4. Especificações Elétricas

 4.1 Tensão Nominal

     • Tensão CA: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Tensão CC: 12V, 24V

  4.2 Consumo de energia

     • CC padrão: 4W

     • Baixo consumo de energia (Tipo Y): 1,8 W

     • Energizado de Longo Prazo (Tipo E): 1,8 W

     • AC: Inrush 12,7VA / Retenção 7,6VA

  4.3 Método de fiação

     • Tipo G: Fiação de saída direta

     • Tipo D: Tipo de tomada DIN (opcional com luz indicadora / proteção contra sobretensão)

5. Regras e interpretação de codificação do modelo

  Exemplo de modelo típico: VG342-04G-1A

     • VG342: Código de série para válvula solenóide de gatilho operada por piloto de alta vazão de 3 vias

     • Código de tamanho de porta: 04=1/2", 06=3/4", 10=1"

     • Tipo de fiação: G=Saída direta, D=Soquete DIN

     • Código de tensão: 1=AC100V, 4=AC220V, 6=DC24V

     • Modo Circuito: A=Normalmente Fechado (NC), B=Normalmente Aberto (NA), R=Piloto Externo

6. Cenários típicos de aplicação

     • Controle do sistema de vácuo: Perfeito para ventosas a vácuo, geradores de vácuo e circuitos automatizados de retenção e liberação de vácuo.

     • Atuadores Pneumáticos de Grande Fluxo: Combinado com cilindros de grande diâmetro e pinças pneumáticas para realizar uma ação pneumática rápida e poderosa.

     • Circuitos de fluidos de baixa e micro pressão: Controle estável para sistemas de transporte de fluidos pneumáticos de baixa pressão e micropressão.

     • Sistema de válvula múltipla: Utilizada como válvula de controle principal e válvula de seleção/distribuição para sistemas pneumáticos integrados multicircuitos.

     • Equipamento de economia de energia de alta frequência: Adequado para equipamentos automatizados que exigem ação liga-desliga frequente e operação com economia de energia energizada de longo prazo.

Resumo de uma frase

     A válvula solenóide operada por piloto de 3 vias da série SOLH VG342 integragrande fluxo, compatibilidade com vácuo, baixo consumo de energia e funções comutáveis ​​multimodo, sendo uma válvula de controle de núcleo versátil, de alto desempenho e economia de energia para sistemas de vácuo, circuitos pneumáticos de grande fluxo e equipamentos automatizados de alta frequência.
