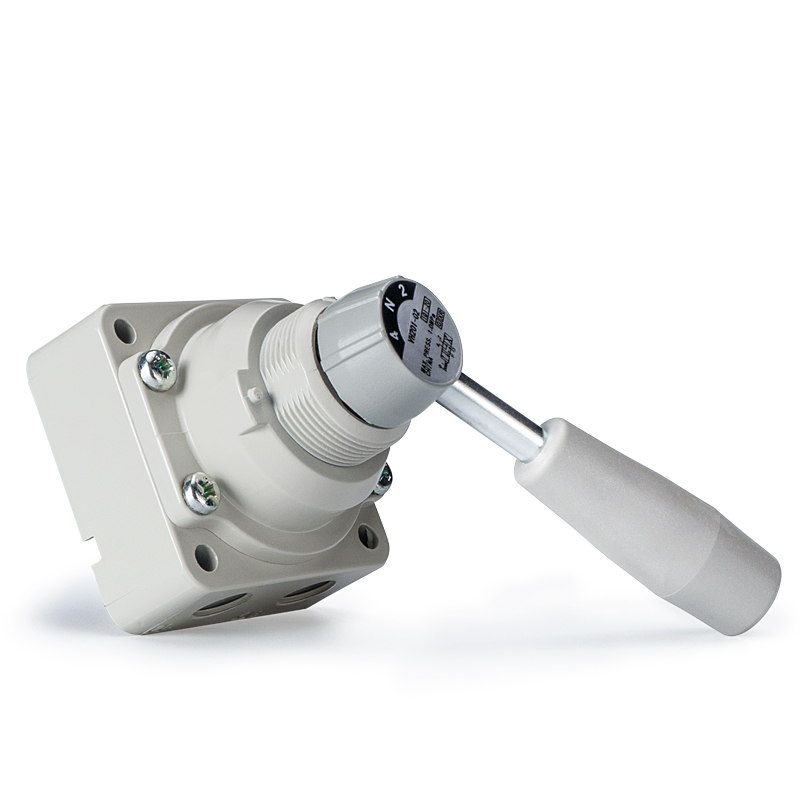

Válvula manual rotativa manual de 4 vias série VH

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série VH é uma válvula manual rotativa de 4 vias operada por rotação da alavanca de 90° para alternar os circuitos de ar. É amplamente utilizado para mudança manual de direção, comissionamento de equipamentos, parada de emergência e comutação de fonte de ar em sistemas pneumáticos, apresentando estrutura mecânica simples, confiabilidade estável e indicação visual clara de posição.

Estrutura Central e Princípio de Funcionamento

     -- Tipo de válvula: válvula de carretel rotativa manual de 4 vias

     -- Modo de operação: rotação da alavanca de 90° para troca de posição

     -- Definição da porta: entrada de alimentação P, portas de saída de trabalho A/B, porta de exaustão R

     -- Três funções centrais padrão:

        1. Centro fechado (Modelo 200/210): Todas as portas seladas na posição central para manter a pressão do cilindro

        2. Escape Central (Modelo 201/211): Portas A e B conectadas ao escapamento para liberação total de pressão

        3. 2 posições (Modelo 202/212): Sem posição central, apenas dois estados P→A / P→B

     -- Estrutura de vedação: vedação de carretel rotativo de precisão com vazamento interno ultrabaixo

     -- Opções de montagem: tubulação lateral/tubulação inferior; montagem em painel/montagem direta no corpo da válvula.

Especificações técnicas completas

  1. Parâmetros Gerais Universais

     -- Fluido aplicável: ar comprimido

     -- Pressão de prova: 1,5 MPa

     -- Pressão operacional máxima: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Temperatura ambiente e média: -5 ~ +60°C (não é permitida a formação de gelo)

     -- Ângulo de rotação de operação: 90°

     -- Requisito de lubrificação: Isento de lubrificação; Lubrificação com óleo de turbina ISO VG32 opcional

     -- Material: Corpo da válvula – liga de zinco / alumínio fundido; alça – resina de engenharia

  2. Tamanho da série e tabela de parâmetros de porta

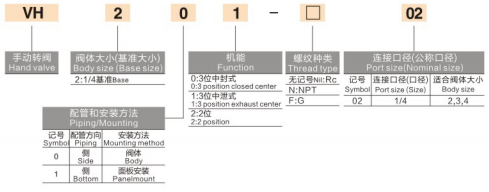

Explicação do código do modelo

  1. Exemplo: VH210-02

     -- VH: Código da série base

     -- 2: Código de tamanho (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Layout da tubulação (0 = porta lateral, 1 = porta inferior)

     -- 0: Função central (0=centro fechado, 1=exaustão central, 2=2 posições)

     -- 02: código de tamanho da porta (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Modelos padrão populares

     -- VH210-02: tubulação inferior de 1/4", centro fechado de 3 posições (mais amplamente utilizado)

     -- VH200-02: tubulação lateral de 1/4", centro fechado de 3 posições

     -- VH201-02: tubulação lateral de 1/4", exaustão central de 3 posições

    -- VH310-03: 3/8", tubulação inferior, centro de 3 posições fechado

 Principais vantagens do produto

  1. Operação intuitiva com bloqueio de posição integrado

      Manípulo rotativo de 90° com posição do interruptor claramente visível; a trava de posicionamento mecânico integrada evita operação incorreta acidental.

  2. Três opções de função central para diversas condições de trabalho

     -- Centro Fechado (200/210): Mantém a pressão de fixação do cilindro durante o desligamento do equipamento

     -- Escape Central (201/211): Alívio de pressão seguro e ventilação completa do sistema para manutenção

     -- 2 posições (202/212): Comutação bidirecional simples sem posição de retenção intermediária

  3. Design de montagem múltipla altamente flexível

     Suporta layouts de tubulação lateral e inferior; dois métodos de instalação disponíveis: montagem embutida no painel ou fixação direta do corpo da válvula.

  4. Robusto, longa vida útil e livre de manutenção

      Estrutura de vedação rotativa durável com excelente resistência a poeira e contaminação; nenhuma lubrificação ou manutenção de rotina necessária.

Cenários típicos de aplicação

     -- Comutação bidirecional manual para cilindros pneumáticos

     -- Controle manual temporário, ventilação de pressão durante o comissionamento e manutenção do equipamento

     -- Isolamento de parada de emergência e corte da fonte de ar para intertravamento de segurança da máquina

     -- Estações de acionamento manual para equipamentos de produção semiautomáticos

     -- Demonstração de circuito pneumático e bancadas de teste de ensino de controle básico

Resumo de uma frase

     A válvula manual rotativa manual de 4 vias SOLH VH apresenta operação rotativa de 90°, três funções centrais intercambiáveis, opções de tubulação lateral/inferior e métodos de montagem de painel/válvula duplos, servindo como um componente universal padrão para comutação pneumática manual, comissionamento no local e isolamento do circuito de ar de segurança.
