Válvula mecânica de gatilho médio de 3 portas série VM4 (VM400)

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série VM4 (VM400) é uma válvula mecânica de gatilho de 3 portas de tamanho médio totalmente intercambiável com os modelos originais da SMC, posicionada entre a série mini VM1 e a série VM2 padrão de alto fluxo. Ele suporta faixa operacional completa de vácuo (-100kPa) até pressão positiva de 1,0MPa com porta Rc1/8 universal, layout de tubulação dupla lateral/inferior, construção metálica robusta, vida útil ultralonga e cabeças de atuador completas intercambiáveis. Amplamente adotado para detecção de limite de curso, operação manual e circuitos de intertravamento de segurança em equipamentos de automação em geral.

Especificações Técnicas Principais

  1. Parâmetros Gerais Básicos

     --  Código da série: VM400 (nome abreviado VM4)

     --  Tipo de Circuito: 3/2 vias; Normalmente fechado (padrão NC), normalmente aberto (NÃO opcional

     --  Estrutura: tipo gatilho de ação direta, vedação hermética, à prova de poeira, vida útil prolongada

     --  Fluido aplicável: ar comprimido, gás inerte

     --  Faixa de pressão operacional: -100kPa ~ 1,0MPa (compatível com vácuo, vantagem sobre VM2)

     --  Temperatura ambiente e média: -5 ~ +60°C (não é permitida formação de gelo interno)

     --  Rosca da porta: Rc1/8 (01); opcional NPT1/8 (N01), G1/8 (F01)

     --  Desempenho de fluxo: Área seccional efetiva 7 mm², Cv = 0,38

     --  Peso Líquido: Modelo básico padrão 110g

     --  Layout da tubulação: porta lateral (01), porta inferior (00)

     --  Lubrificação: Sem lubrificação; Lubrificação com óleo de turbina ISO VG32 opcional

     -- Frequência máxima de comutação: 60 ciclos/min para atuadores de botão/rolo; 6 ciclos/min para cabeças de botão/seletor

     --  Resistência a choques e vibrações: resistência ao impacto de 1.000 m/s², resistência à vibração de 70 m/s² (classe industrial pesada)

  2. Dimensões totais externas (mm)

     --  Versão da porta lateral: 18 × 30 × 57

     --  Versão da porta inferior: 18 × 30 × 62

  3. Definição e lógica do circuito de 3 portas

     -- Porta 1(P): Entrada principal de suprimento de ar

     --  Porta 2(A): porta de saída do sinal de controle

     --  Porta 3(R): Porta de exaustão

     --  NC Lógica Normalmente Fechada: Não acionado → P cortado de A, A conectado ao escapamento R; Após a atuação → P conecta-se a A, A desconecta a exaustão R

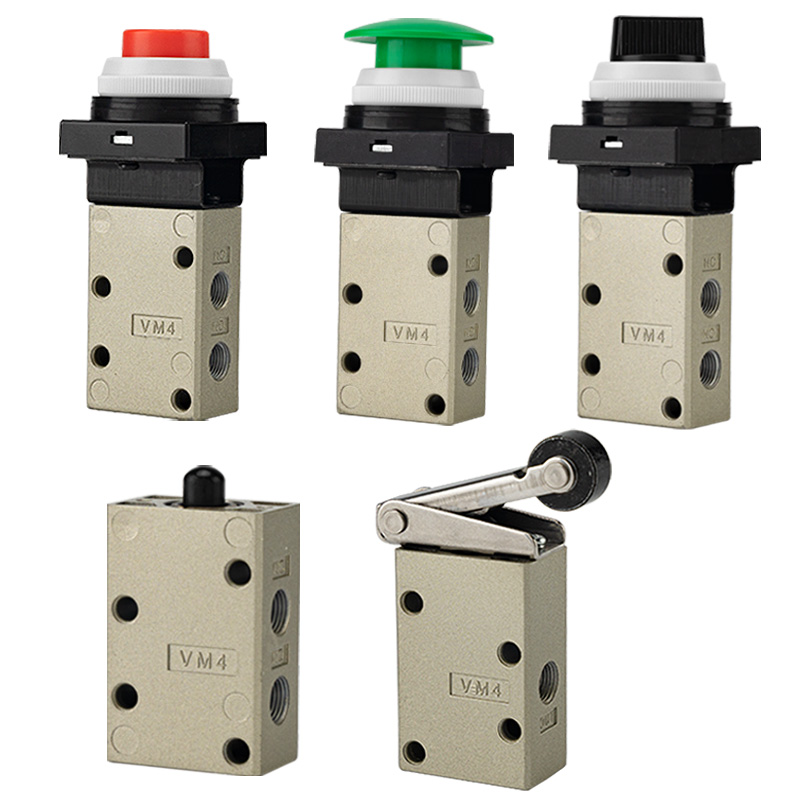

Gama completa de cabeçotes de atuadores intercambiáveis

  1. Tipo de alavanca de rolo (mais popular para detecção de limite de curso)

     -- VM431: Alavanca de rolo de plástico POM padrão

     -- VM431S: Alavanca de rolo de aço temperado para operação contínua resistente à abrasão pesada

     -- VM432: Alavanca de rolo anti-rebote unidirecional para eliminar a operação incorreta do gatilho reverso

 2. Tipo de êmbolo reto

     -- VM430: Modelo de base de êmbolo reto padrão, suporta acessórios de atuador especiais personalizados

  3. Cabeças de parada de emergência com botão e cogumelo (jog manual e intertravamento de segurança)

     -- VM432: Botão plano padrão

     -- VM432Y: Cabeça de cogumelo amarelo de alta visibilidade para parada de emergência

     -- VM432R: Botão de parada de emergência em forma de cogumelo vermelho

     -- VM432G: Botão indicador verde

  4. Botão/seletor/atuadores de segurança traváveis

     -- VM434: botão seletor rotativo de 2 posições / 3 posições

     -- VM435: Botão travável para evitar disparos falsos acidentais

     -- VM436: Atuador de alavanca de dobradiça alternada

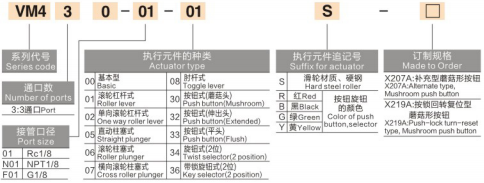

Explicação do código do modelo

 1. (Exemplo: VM431-01-01S)

     -- VM431: circuito de 3 portas + atuador de alavanca de rolete

     -- 01: Código de rosca da porta (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Layout da tubulação da porta lateral (00 = layout da porta inferior)

     -- S: Rolo de aço temperado (sem sufixo = rolo de plástico POM padrão)

     -- Marca de sufixo de cor: Y = cogumelo amarelo, R = cogumelo vermelho, G = botão verde

  2. Modelos padrão populares

     -- VM431-01-01A: alavanca de rolo POM de 3 portas, porta lateral Rc1/8 (modelo universal de uso geral)

     -- VM431S-01-01A: rolo de aço temperado de 3 portas, condições de trabalho resistentes à abrasão para serviços pesados

     --  VM430-01-00A: êmbolo reto de 3 portas, porta inferior para montagem de atuador personalizado

     -- VM432Y-01-01A: Válvula de parada de emergência com cabeça de cogumelo amarela de 3 portas

Principais vantagens do produto

     -- Faixa ultra-ampla de vácuo duplo e pressão positiva: Operação estável de vácuo de -100kPa até 1,0MPa, compatível com adsorção de vácuo e circuitos de pressão positiva padrão (VM2 não suporta vácuo)

     -- Construção confiável de vedação de gatilho: Excelente estanqueidade ao ar, resistência à contaminação por poeira, resposta rápida e ciclo de vida útil ultralongo

     -- Rosca padrão universal Rc1/8: tamanho de porta amplamente adotado para equipamentos de automação geral com grande intercambialidade

     -- Layout de tubulação dupla lateral/inferior: Layout de instalação flexível para empilhamento denso de painéis e equipamentos com espaço limitado

     -- Portfólio completo de atuadores de série completa: Alavanca de rolo, êmbolo, botão plano, cabeça de cogumelo colorida, botão giratório e cabeças traváveis ​​cobrem totalmente as demandas de limite de curso, jog manual, parada de emergência e controle do seletor

     -- Construção robusta industrial para serviços pesados: Corpo da válvula em metal sólido, rolo de aço endurecido opcional e alta resistência a choques/vibrações para linhas de produção contínuas e severas

     -- Design livre de lubrificação e livre de manutenção: Baixo custo operacional e ambiente de circuito de ar limpo e livre de óleo

Cenários típicos de aplicação industrial

     -- Detecção de limite de curso do equipamento: Feedback de posição completa do cilindro e da mesa deslizante com atuador de alavanca de rolete

     -- Circuitos de controle de liberação e adsorção de vácuo (operação estável a pressão negativa de -100kPa)

     -- Teste de jog manual e comissionamento de equipamentos por meio de atuadores de botão de painel

     -- Intertravamento de emergência de segurança da máquina: Cabeça de cogumelo amarelo/vermelho para desligamento rápido do circuito de ar

     - Comutação pneumática de gabarito e fixação para laços de fixação/desfixação

     -- Controle de gatilho mecânico de alta frequência para máquinas de embalagem, impressão e têxteis

     -- Feedback de sinal de posição de pequena estação de trabalho automatizada e circuitos de intertravamento mecânico de segurança

Tabela de comparação de seleção: Série VM1 / VM2 / VM4

Resumo de uma frase

     A válvula mecânica de gatilho médio de 3 portas SOLH VM4 é equipada com porta universal Rc1/8, capacidade de fluxo Cv = 0,38, vácuo total ~ compatibilidade de pressão de 1,0 MPa, vedação de gatilho confiável, atuadores intercambiáveis ​​completos e layout de tubulação dupla lateral/inferior, servindo como válvula de controle mecânico médio preferida para todas as condições de trabalho que exigem operação a vácuo, resistência à abrasão e desempenho estável a longo prazo.
