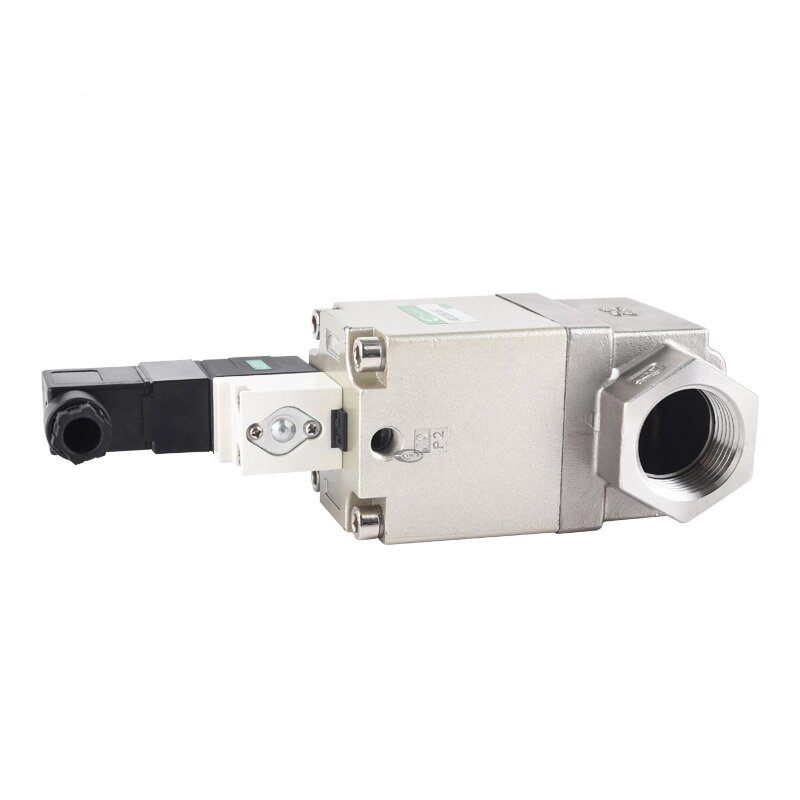

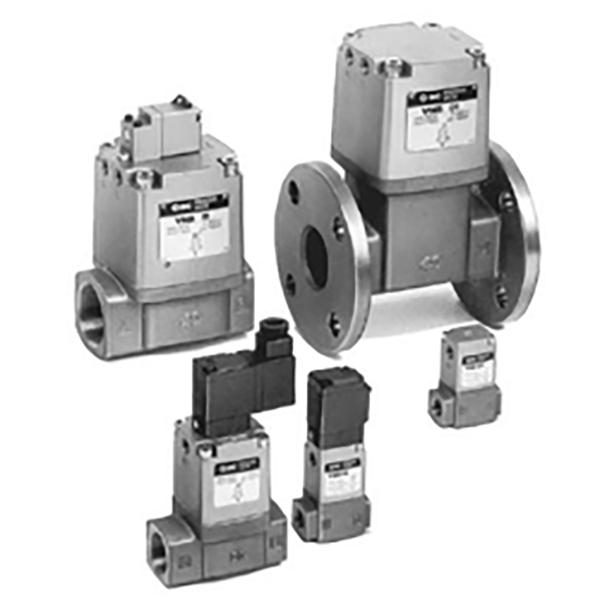

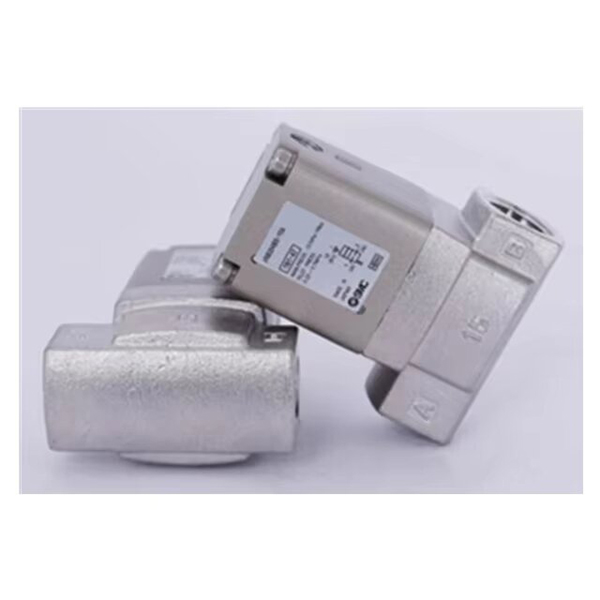

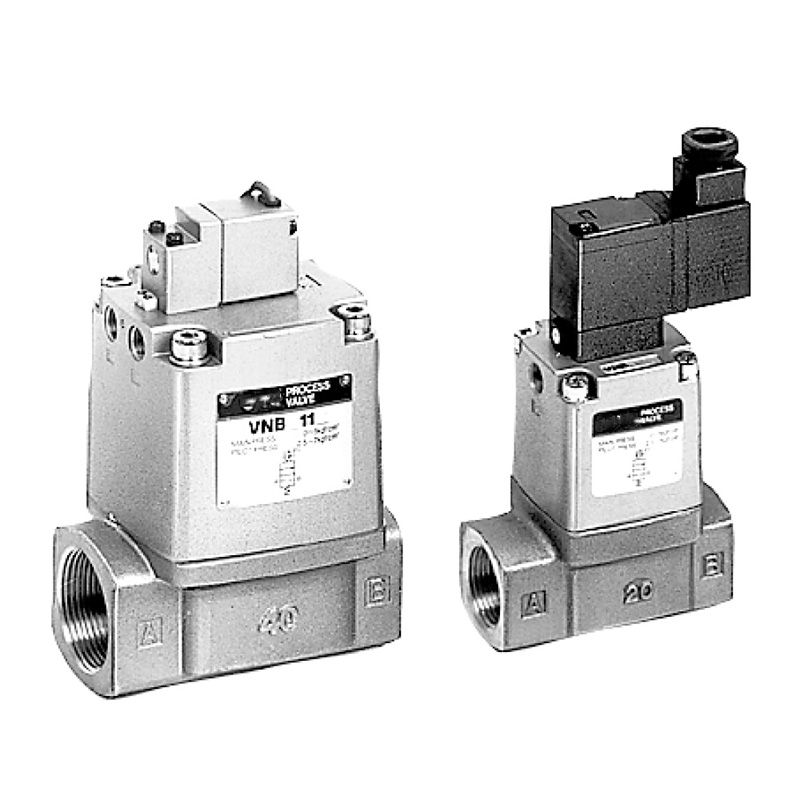

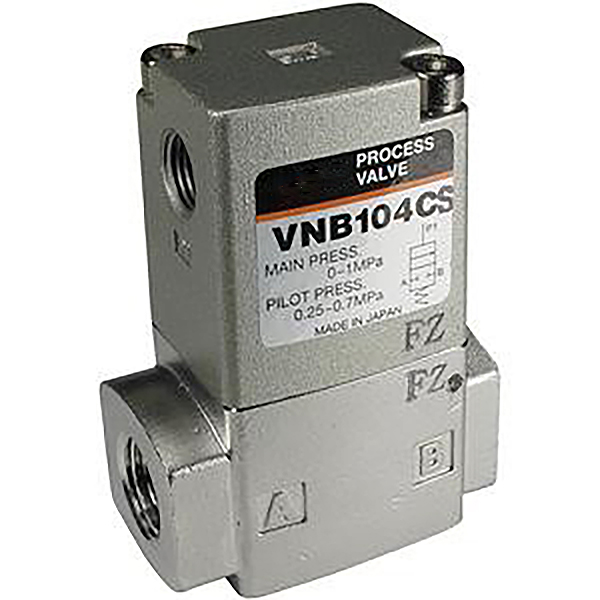

Válvula de controle de fluido de 2 vias operada por piloto pneumático série VNB201

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série VNB201 é uma válvula de controle de fluido bidirecional acionada por piloto de ar externo desenvolvida pela SOLH sob a tecnologia Richge. Ele foi projetado para controle liga/desliga de vários meios industriais, incluindo ar, água, óleo, vácuo e gás inerte. Seus principais pontos fortes incluem partida confiável com pressão diferencial zero, alta capacidade de fluxo e passagem de fluido bidirecional.

Principais recursos principais

     1. Acionamento do piloto aéreo externo, inicialização com pressão diferencial zero

     -- Totalmente acionado por pressão de ar piloto externa variando de 0,25 a 0,7 MPa, independente da pressão média do circuito principal.

     -- Abertura e fechamento estáveis ​​sob condições adversas, como vácuo, diferença de pressão zero e baixa pressão, resolvendo o defeito comum de válvulas comuns que não abrem sob baixa pressão.

    2. Estrutura de gatilho balanceada, alto fluxo e fluxo bidirecional

     -- O design de gatilho balanceado oferece baixa resistência ao fluxo, alto coeficiente Cv e perda mínima de pressão.

     -- Suporta fluxo de fluido bidirecional, trazendo maior flexibilidade para layout de tubulação e instalação em campo.

   3. Múltiplas combinações de materiais para ampla compatibilidade de mídia

     -- Opções de corpo de válvula: Liga de latão padrão (A), aço inoxidável resistente à corrosão (S), liga de alumínio leve (L).

     -- Opções de materiais de vedação: Padrão NBR para água e ar; Borracha fluorada FKM para resistência ao óleo e resistência a altas temperaturas; Borracha EPR de etileno propileno para água quente e meios ácidos fracos.

     -- Meios compatíveis: Ar comprimido, água, óleo hidráulico, vácuo, gás inerte (N₂/CO₂), ácidos fracos e líquidos alcalinos fracos.

    4. Estrutura Robusta para Condições Severas de Trabalho

     -- Corpo da válvula de metal sólido com excelente desempenho antiincrustante, adequado para operação contínua de longo prazo e ciclos de comutação frequentes.

     -- Sem componentes elétricos internos, eliminando riscos de faíscas elétricas; aplicável a zonas perigosas com requisitos à prova de explosão.

    5. Instalação flexível

      Corpo autônomo compacto com portas roscadas Rc (PT) padrão, permitindo instalação em qualquer ângulo sem restrições direcionais.

Especificações técnicas completas

     -- Configuração da válvula: 2/2 vias, piloto de ar externo acionado

     -- Função Padrão: Normalmente Fechado (NC); Normalmente aberto (NÃO) opcional

     -- Tamanhos de porta: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Diâmetro do orifício: 15 mm / 20 mm

     -- Faixa de pressão operacional Circuito principal: 0 ~ 1,0 MPa (vácuo para pressão positiva) Fornecimento de ar piloto: 0,25 ~ 0,7 MPa (ar comprimido limpo e seco)

     -- Pressão de prova: 1,5 MPa

     -- Faixa de temperatura Temperatura média: -5°C ~ +60°C Temperatura ambiente: -5°C ~ +60°C

     -- Classe de proteção: Modelo interno padrão (sem classificação IP, para ambientes internos limpos) Explicação do código do modelo · VNB201A-15A: Corpo em latão + vedação NBR + porta de 1/2", válvula piloto de ar NC

     -- VNB201AS-20A: Corpo em aço inoxidável resistente à corrosão + vedação NBR + porta de 3/4"

     -- VNB201AF-25A: Corpo de latão + vedação de borracha fluorada FKM + porta de 1" (resistente a óleo e altas temperaturas)

Cenários típicos de aplicação

     -- Sistemas gerais de fluidos industriais: Controle liga-desliga para água de resfriamento, óleo lubrificante, líquido de limpeza e tubulações principais de ar comprimido

     -- Circuitos de vácuo e baixa pressão: Adsorção de vácuo, transporte de pressão negativa e controle de fluido de micropressão (capacidade de inicialização com pressão diferencial zero)

     -- Dutos mistos multimídia: equipamento único que requer controle sobre água, ar, óleo e vários meios

     -- Indústrias química, alimentícia e farmacêutica: Corpo em aço inoxidável com vedações EPR para circuitos de fluidos limpos, levemente corrosivos e de grau sanitário

     -- Ambientes com risco de explosão: Controle de líquidos e solventes inflamáveis ​​com risco zero de faíscas elétricas

Resumo de uma frase

     A válvula operada por piloto pneumático SOLH VNB201 adota acionamento piloto externo com inicialização com pressão diferencial zero, alto fluxo bidirecional e corpo e materiais de vedação intercambiáveis; é uma válvula de corte de fluido acionada por ar para todos os fins, otimizada para aplicações industriais que exigem alta confiabilidade, incluindo condições de trabalho de baixa pressão, vácuo, grande fluxo, multimídia e à prova de explosão.
