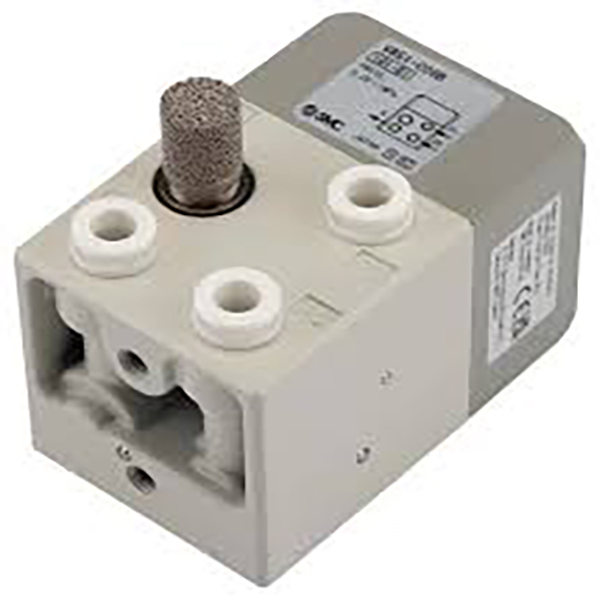

Válvula pneumática de controle de segurança bimanual série VR51

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série VR51 é uma válvula pneumática de controle de segurança bimanual dedicada. Sua lógica de segurança central requer que dois botões independentes sejam acionados simultaneamente em 0,5 segundos para gerar saída de ar. Foi especialmente desenvolvido para evitar acidentes manuais, esmagamentos e cortes em prensas hidráulicas, rebitadeiras, equipamentos de corte e outras máquinas perigosas, em total conformidade com as normas internacionais de segurança EN ISO 13851 e EN574.

Princípio Básico de Funcionamento e Lógica de Segurança

1. Lógica de entrada dupla e porta

     -- Duas portas de entrada de sinal independentes P1 e P2

     -- A saída de ar na porta A só é ativada quando ambos os sinais de entrada chegam com uma diferença de tempo inferior a 0,5 segundos

     -- O fornecimento de ar de saída é interrompido instantaneamente se um dos botões for liberado ou um sinal for perdido

2. Estrutura Mecânica Interna

     -- Válvula lógica pneumática de 3/2 vias e 2 posições sem retorno por mola

     - Mecanismo de monitoramento de atraso de tempo de 0,5s integrado para eliminar operação de trapaça sequencial com uma só mão

     -- Silenciador padrão pré-instalado na porta de escape R

Especificações técnicas completas

     -- Fluido aplicável: ar comprimido

     -- Faixa de pressão operacional: 0,25 ~ 1,0 MPa

     -- Pressão de prova: 1,5 MPa

     -- Temperatura ambiente: -5 ~ +60°C (congelamento proibido)

     -- Opções de porta: C06: encaixe push-in retardador de chama métrico φ6 C07: encaixe push-in retardador de chama imperial de 1/4"

     -- Peso líquido: Aprox. 340g

     -- Certificações de segurança: EN ISO 13851, EN574, CE, RoHS

 Definição de código de modelo

1.Exemplo: VR51-C06-B

     -- VR51: ​​Código de série para válvula de segurança bimanual

     -- C06 / C07: Tamanho da porta push-in C06 = conector de tubulação φ6 C07 = conector de tubulação de 1/4"

     -- Sufixo B: Opção de suporte de montagem Sem sufixo = Versão da tubulação da porta traseira B = Equipado com suporte de montagem de metal (VR51B)

2. Modelos padrão populares

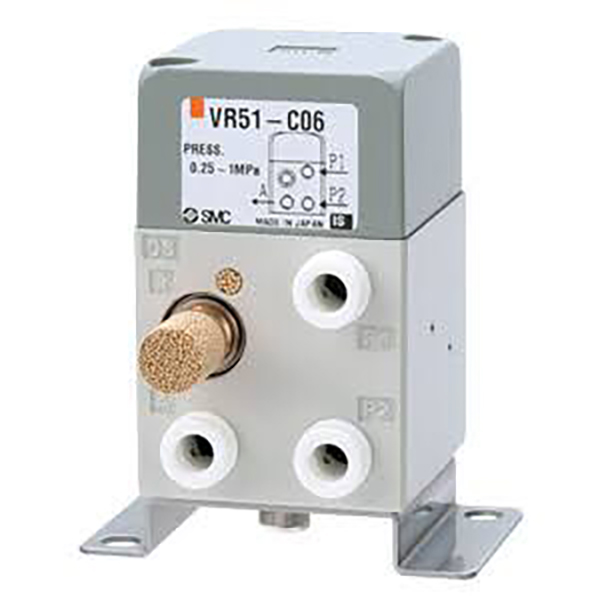

     --VR51-C06: φ6 push-in, tubulação traseira (mais amplamente utilizada)

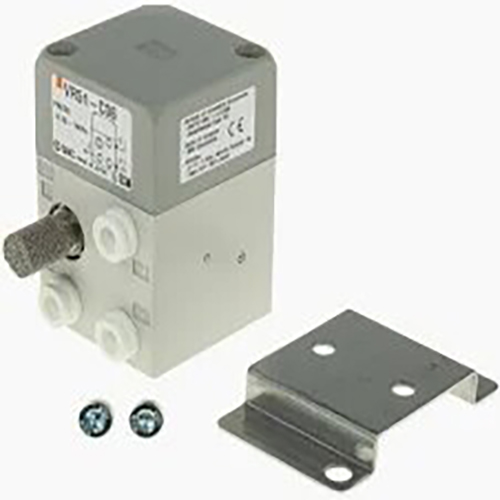

     --VR51-C06B: φ6 push-in com suporte de montagem

     --VR51-C07: 1/4" push-in, tubulação traseira

Principais vantagens de segurança

1. Design anti-cheat de operação síncrona obrigatória com duas mãos

     A saída de sinal válida só é acionada quando ambas as mãos acionam os botões dentro de 0,5s; a operação com uma só mão não pode ativar o equipamento. A máquina para imediatamente quando qualquer botão é liberado.

2. Construção pneumática completa para segurança intrínseca

     100% pneumático sem quaisquer componentes elétricos; o desempenho de segurança permanece inalterado durante falha de energia. A estrutura à prova de explosão funciona de forma confiável em ambientes de oficina úmidos, empoeirados e inflamáveis.

3. Estrutura robusta e livre de manutenção de longa duração

     Design de carretel resistente ao desgaste com excelente capacidade anticontaminação. Operação sem lubrificação; silenciador incluído como acessório padrão para reduzir a carga de trabalho de montagem no local.

4. Instalação multidirecional flexível

     Suporta layout de tubulação traseira ou inferior. O suporte de montagem opcional permite fácil instalação do painel e da estrutura do equipamento para vários layouts de máquinas.

Cenários típicos de aplicações de segurança

     -- Prensas pneumáticas e máquinas de rebitagem: gatilho de duas mãos para evitar lesões por esmagamento das mãos

     -- Máquinas de corte e cisalhamento: ativação obrigatória de botão duplo para evitar acidentes de corte

     -- Estações de fixação e ajuste por pressão: intertravamento de segurança para eliminar riscos de esmagamento

     -- Equipamento auxiliar de moldagem por injeção e estampagem: Circuito de intertravamento de inicialização seguro

     -- Linhas de produção de montagem semiautomáticas: Proteção das mãos para zonas operacionais perigosas

Resumo de uma frase

     A válvula de intertravamento de segurança bimanual totalmente pneumática SOLH VR51 possui lógica de detecção síncrona de 0,5s integrada, certificação de segurança EN ISO 13851 completa, design de 3/2 vias e acessórios push-in retardadores de chama, servindo como componente de segurança padrão para evitar riscos de esmagamento e esmagamento das mãos em todos os tipos de equipamentos de processamento pneumático.
