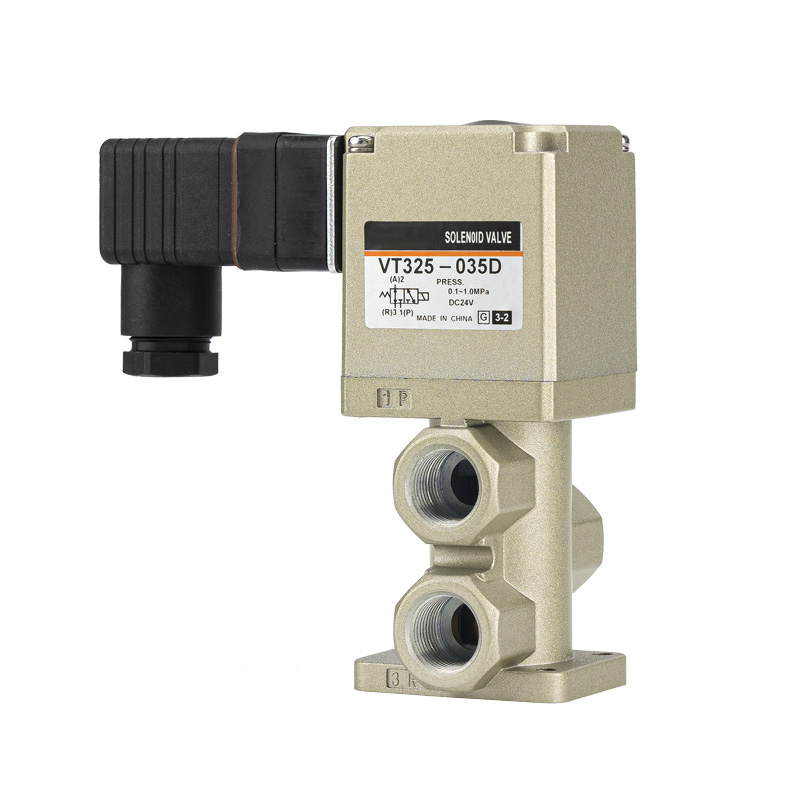

Válvula solenóide de 3 portas série VT325 – tipo gatilho de ação direta

Marca:SOLH da Richge Technology | Padrão SOLH

1. Posicionamento do produto

     A série SOLH VT325 é uma válvula solenóide de ação direta tipo gatilho de 3 portas com vedação elástica total. Projetado para circuitos de ar comprimido e gás inerte, realiza liga-desliga do circuito de ar, comutação direcional e controle de exaustão. Suportando inicialização com pressão zero e compatível com condições de pressão positiva e vácuo total, o VT325 serve como um componente de comutação pneumática de alta frequência, estável e confiável para equipamentos de automação industrial em geral.

2. Principais recursos principais

--Estrutura Poppet Direta e Inicialização com Pressão Zero

     Não é necessária pressão operacional mínima. Ele opera de forma estável em toda uma faixa de pressão positiva de 0–1,0 MPa. A versão a vácuo suporta pressões de trabalho de até -101,2 kPa, totalmente adaptável a cenários de trabalho de baixa pressão, vácuo e alta pressão.

--Design multifuncional 6 em 1 para tubulação universal

     Ao alterar os modos de conexão da porta, uma única válvula realiza 6 modos funcionais, incluindo NC (Normalmente Fechado), NO (Normalmente Aberto), divisão de fluxo e seleção de fluxo. Abrange diversos requisitos lógicos pneumáticos com excelente versatilidade e configuração flexível.

--Capacidade de fluxo ultra-alta e resposta rápida

     Equipada com passagens de fluxo internas otimizadas, a válvula fornece um grande coeficiente de fluxo de C=6,1 dm³/(s·bar). Ele atinge um tempo de resposta rápido ≤30 ms e suporta uma frequência de comutação máxima de 5 Hz, perfeitamente adequado para comutação pneumática de alta velocidade e controle de fornecimento de ar de alto fluxo.

--Vedação elástica e operação livre de lubrificação

     Adota materiais de vedação elástica de alta qualidade para excelente estanqueidade, desempenho antienvelhecimento e longa vida útil. A operação totalmente isenta de lubrificação garante circuitos de gás limpos, respeito ao meio ambiente e custos de manutenção diários significativamente reduzidos.

--Estrutura compacta e instalação flexível

     O corpo mini e compacto economiza espaço de instalação. Ele suporta métodos de tomada direta e fiação de soquete. Equipado com um botão de cancelamento manual sem travamento padrão para depuração conveniente no local, inspeção e comutação manual de emergência.

--Manifold montável e compatibilidade forte

     Suporta montagem de coletor denso e instalação de empilhamento. Dimensionalmente compatível com ilhas de válvulas industriais padrão, tornando-o ideal para sistemas modulares de controle pneumático centralizado e equipamentos integrados automatizados.

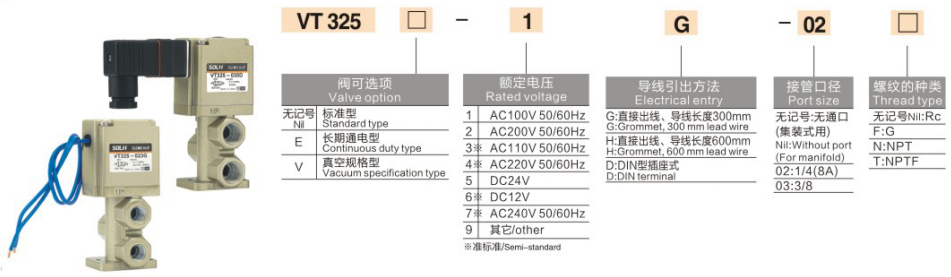

3. Especificações técnicas completas

     --Configuração da porta: solenóide único de 3 portas e 2 posições

     --Tipo de operação: Tipo de gatilho de ação direta

     --Método de vedação: vedação de borracha elástica de alto desempenho

     --Fluido aplicável: ar comprimido, gás inerte

     --Pressão operacional: 0–1,0 MPa; Tipo de vácuo: -101,2 kPa ~ 0,1 MPa

     --Pressão de prova: 1,5 MPa

     --Faixa de temperatura ambiente: 5 ℃ ~ 50 ℃

     --Tempo de resposta: ≤30 ms (testado em 0,5 MPa)

     --Freqüência operacional máxima: 5 Hz

     --Lubrificação: Design sem lubrificação

     --Operação Manual: Tipo padrão sem travamento; tipo de travamento de ferramenta opcional

     --Tamanho da porta: Rc 1/4, Rc 3/8

     --Tensão da bobina: DC24V, AC110V, AC220V e opções personalizáveis

4. Cenários típicos de aplicação

     --Controle pneumático para linhas de produção automatizadas, braços robóticos e dispositivos de fixação

     --Sistemas de sopro de poeira, jateamento de fluidos e adsorção a vácuo e quebra de vácuo

     --Máquinas de processamento de embalagens, impressão, têxteis e marcenaria

     --Equipamentos de automação que exigem partida com pressão zero, compatibilidade com vácuo e comutação de alta frequência

     --Ilhas de válvulas centralizadas e circuitos de controle pneumático modulares múltiplos

Resumo de uma frase

     A válvula solenóide de gatilho de 3 portas de ação direta SOLH VT325 apresenta partida com pressão zero, compatibilidade total com vácuo, comutação multifuncional 6 em 1, capacidade de fluxo ultra-alta e desempenho livre de manutenção, servindo como uma solução universal de alto desempenho e custo para comutação pneumática de alto fluxo em sistemas de automação industrial.
