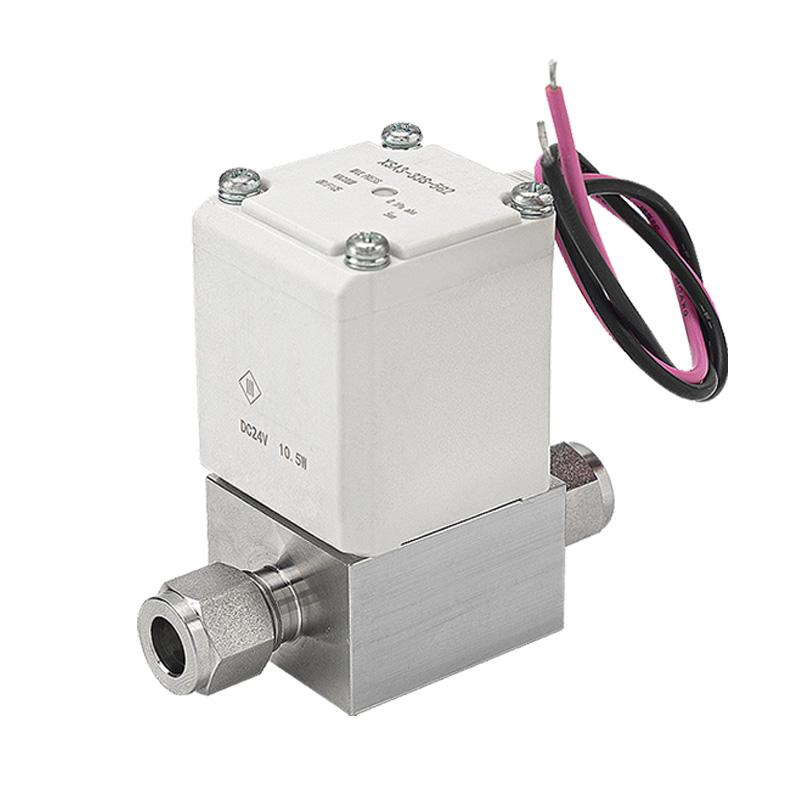

Válvula solenóide de alto vácuo normalmente fechada série XSA

Marca:SOLH da Richge Technology

1. Posicionamento do produto

     A série SOLH XSA é uma válvula solenóide normalmente fechada especialmente projetada para circuitos de ultra-alto vácuo. Ele realiza controle liga-desliga preciso de meios de ar e gás inerte. Apresentando alta tolerância ao vácuo, vazamento ultramínimo, construção limpa anticontaminação e velocidade de resposta rápida, ele serve como um componente central de vácuo para equipamentos de processo de precisão, incluindo semicondutores, painéis fotovoltaicos, monitores LCD, máquinas médicas e de processamento de alimentos.

2. Principais recursos principais

-- Compatibilidade com vácuo ultra-alto

     A pressão absoluta operacional mínima atinge 1×10⁻⁶ Pa, atendendo totalmente aos padrões de processo de vácuo ultra-alto para garantir retenção estável de vácuo e rápida eficiência de bombeamento de sistemas de vácuo.

-- Vedação apertada superior e vazamento ultrabaixo

     Vazamento interno ≤ 1,3×10⁻⁹ Pa·m³/s; vazamento externo ≤ 1,3×10⁻¹¹ Pa·m³/s. O desempenho duplo de baixo vazamento estabiliza o nível de vácuo do sistema e elimina riscos perigosos de escape de gases para ambientes de trabalho.

-- Estrutura limpa e otimizada com poucas partículas

     Mola interna integrada dentro do corpo da válvula para reduzir o atrito dos componentes móveis e a geração de partículas, combinando perfeitamente as linhas de produção com os rigorosos requisitos de classe de sala limpa.

-- Baixo consumo de energia e contorno leve

     Consumo de energia da bobina reduzido em até 25% em comparação com gerações anteriores; peso total reduzido em no máximo 18% (mínimo 0,41kg). O design que economiza energia facilita a integração compacta em estruturas de equipamentos de precisão.

-- Várias opções de conexão

     Dois esquemas de conexão universal disponíveis: conexões de vedação facial, conexões de compressão de virola de 1/4" e 3/8" e roscas Rc/NPT internas, compatíveis com várias especificações padrão de tubulação de vácuo.

-- Ampla faixa de tensão e diversos terminais elétricos

     Abrange tensões principais, incluindo DC24V, AC110V / AC220V. Múltiplas formas de fiação, como terminais de encaixe rápido, terminais DIN e entrada de conduíte, adaptam-se a todos os sistemas de controle automatizados convencionais.

-- Certificação Industrial Estável e Segura

     Grau retardante de chama da bobina UL94V-0; certificado com os padrões RoHS, CE, CAT.ES140-7B, adequado para operação industrial contínua e ininterrupta de longo prazo.

3. Tabela completa de especificações técnicas

4. Cenários típicos de aplicação

      --Fabricação de semicondutores: injeção de gás na câmara de processo e controle liga-desliga da tubulação de vácuo

     -- Linhas de produção fotovoltaica e LCD: bombeamento de câmara de ultra-alto vácuo e circuitos de retenção de pressão

     -- Equipamento médico: instrumentos de esterilização a vácuo e circuitos de vácuo de laboratório analítico

     -- Indústria alimentícia: máquinas de embalagem a vácuo e secagem a vácuo

     -- Laboratórios de pesquisa científica: Dispositivos experimentais de ultra-alto vácuo e equipamentos de teste de física de partículas

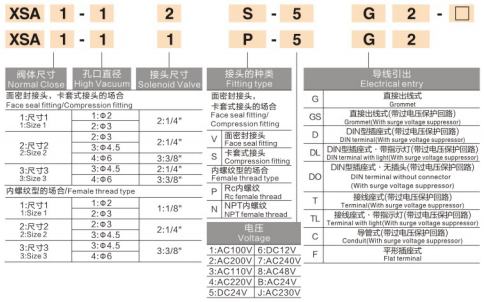

5. Exemplos de modelos e diretrizes de seleção

5.1: Códigos de Modelo Típico:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Principais pontos de seleção

      -- Confirme o requisito de grau de vácuo: se é necessário um desempenho de vácuo ultra-alto de 1×10⁻⁶ Pa (abs)

      -- Selecione o tipo de conexão da tubulação: vedação facial, encaixe de ponteira ou rosca interna Rc/NPT

      -- Combine a tensão da bobina e o terminal elétrico: série DC24V ou AC; plugue rápido / DIN / fiação de conduíte

      -- Confirme o tamanho da porta: 1/4", 3/8" para satisfazer a demanda de fluxo do sistema

Resumo de uma frase

     A válvula solenóide de alto vácuo SOLH XSA normalmente fechada suporta operação de ultra-alto vácuo 1 × 10⁻⁶ Pa com vazamento ultrabaixo, estrutura interna limpa com poucas partículas e múltiplas conexões intercambiáveis, atuando como um componente de comutação confiável para todos os processos industriais de vácuo de precisão.
