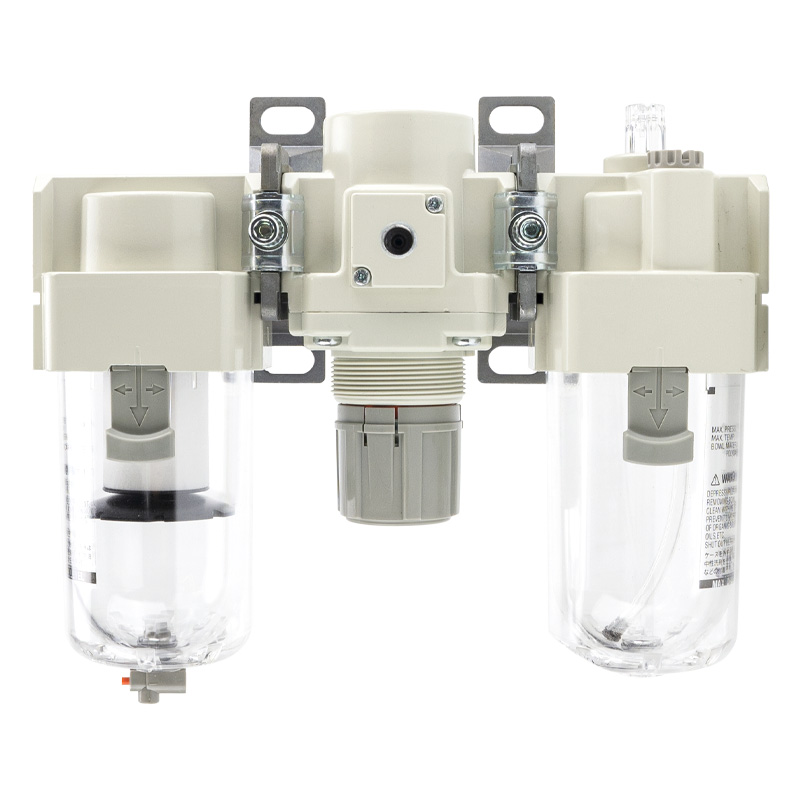

Combinação de três unidades da série AC FRL

Combinação de três unidades da série AC FRL | Conjunto triplo de tratamento pneumático de fonte de ar AF+AR+AL

Marca: SOLIH da Richge Technology | Unidade de serviço pneumático industrial padrão FRL

1. Visão geral e definição do produto

     A série SOLIH ACCombinação de três unidades FRL é um conjunto completo padrão de tratamento de fonte de ar pneumático, que consiste em umFiltro de ar AF + regulador de pressão AR + lubrificador de ar AL. Ele completa todo o processo de tratamento pneumático do ar: filtragem de impurezas e umidade, regulação de pressão estável e lubrificação precisa com micro-óleo em uma unidade modular. Ele fornece proteção abrangente para componentes pneumáticos posteriores, como cilindros, válvulas solenóides e motores pneumáticos, reduzindo efetivamente o desgaste dos componentes, evitando falhas emperradas e prolongando a vida útil de todo o sistema pneumático. É o conjunto central mais padrão e essencial para circuitos pneumáticos lubrificados tradicionais.

2. Modelo de série completa e tabela de especificações

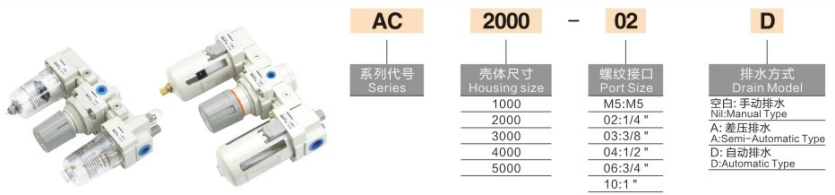

  Definição de código de sufixo

     • -D: Função de drenagem automática (não é necessário despejo manual de água)

     • -G: Equipado com manômetro de alta precisão

  Exemplo de modelo: AC4000-04D → tamanho de porta de 1/2 polegada, três unidades FRL padrão com função de drenagem automática

3. Parâmetros Técnicos Principais

4. Características estruturais e vantagens do produto

     • Estrutura Modular Integrada: O design modular emendado padrão permite instalação, desmontagem e substituição rápidas. Cada unidade pode ser mantida de forma independente, reduzindo significativamente a dificuldade de manutenção no local e o custo de substituição.

     • Separação de água por ciclone de alta eficiência: O filtro adota uma estrutura de remoção de água por redemoinho centrífugo, que separa rapidamente a água líquida e grandes partículas no ar, protegendo o elemento do filtro de precisão e melhorando a eficiência geral da purificação do ar.

     • Regulação de pressão estável do tipo overflow: O regulador de pressão adota uma estrutura de estabilização de tensão de transbordamento com resposta rápida e saída de pressão estável, evitando efetivamente desvios de pressão e flutuações causadas por mudanças de fluxo ou vibração do equipamento.

     • Ajuste de travamento automático do botão: O design do botão regulador de pressão com travamento automático evita alterações nos parâmetros de pressão causadas por toque acidental ou vibração de longo prazo, garantindo uma operação estável de longo prazo do sistema pneumático.

     • Design visual de nível de óleo e água: O copo transparente de PC com tampa protetora de segurança permite a observação em tempo real do nível de água do filtro e do nível de óleo lubrificante, facilitando a drenagem oportuna e a reposição de óleo.

     • Consumíveis substituíveis independentes: O elemento filtrante e o núcleo lubrificador podem ser substituídos separadamente sem substituir todo o conjunto de unidades, reduzindo o custo operacional a longo prazo.

5. Fluxo de trabalho do circuito de ar padrão

  Compressor de Ar → Unidade AC FRL Três → Válvula Solenóide → Cilindro Pneumático / Atuador Pneumático

     As três unidades realizam tratamento de ar passo a passo: filtrando umidade e impurezas → estabilizando a pressão de entrada → atomizando óleo lubrificante, fornecendo fonte de ar limpa, estável e lubrificada para componentes pneumáticos terminais.

6. Cenários típicos de aplicação

     • Equipamentos de automação industrial: Pré-tratamento de fontes de ar para máquinas-ferramentas automáticas, manipuladores e linhas de produção automatizadas.

     • Linhas de fabricação da indústria leve: Fornecimento de ar estável para equipamentos de embalagem, impressão, processamento têxtil e eletrônico.

     • Componentes Pneumáticos Lubrificados: Tratamento especial de fonte de ar para cilindros telescópicos, pinças pneumáticas e motores pneumáticos que necessitam de lubrificação com óleo.

     • Sistema centralizado de fonte de ar para oficina: Purificação secundária e estabilização de pressão para a tubulação principal do compressor de ar para melhorar a estabilidade geral do sistema pneumático.

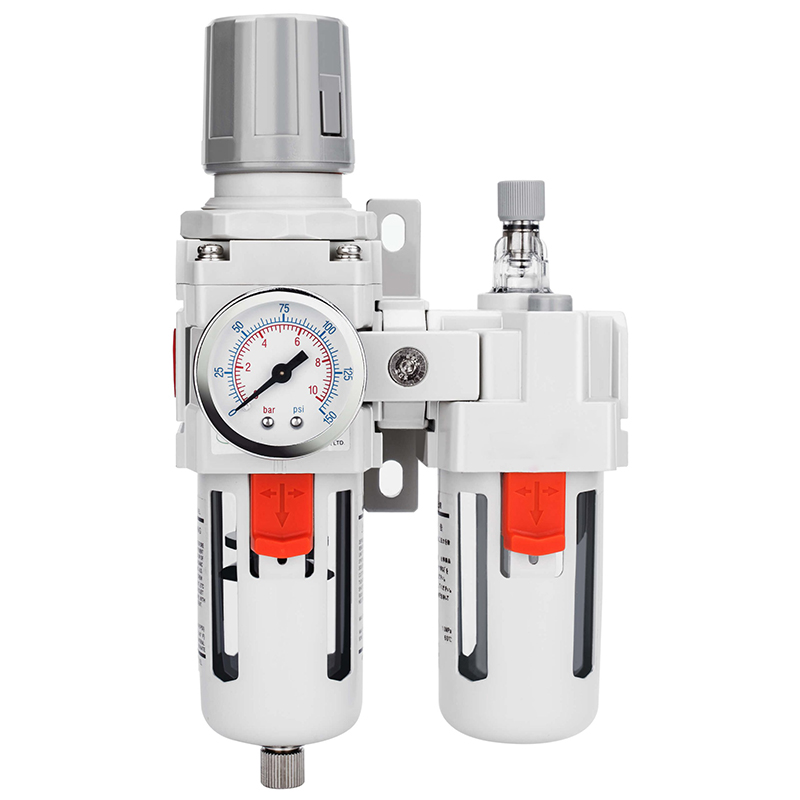

7. Guia de seleção: Duas unidades VS Três unidades

8. Instruções de manutenção diária

     • Drene a água regularmente para garantir que o nível de água no copo do filtro esteja abaixo da linha de advertência.

     • Substitua o elemento do filtro a tempo quando a diferença de pressão do ar aumentar obviamente ou após 6–12 meses de uso convencional.

     • Instale verticalmente estritamente de acordo com a seta do fluxo de ar no corpo da válvula para garantir a eficiência normal do tratamento.

     • Verifique regularmente o status da atomização da névoa de óleo para garantir a lubrificação uniforme dos componentes terminais.

Resumo de uma frase

     O combo de três unidades FRL da série SOLIH AC integra funções de filtração, estabilização de pressão e microlubrificação, apresentando instalação modular, saída de pressão estável e monitoramento visual de óleo-água, sendo a solução de tratamento de fonte de ar padrão e mais amplamente utilizada para sistemas de automação pneumática lubrificada convencional.
