Filtro de ar de alto fluxo de grande capacidade série AF800 / AF900

Marca:SOLH da Richge Technology

Visão geral do produto

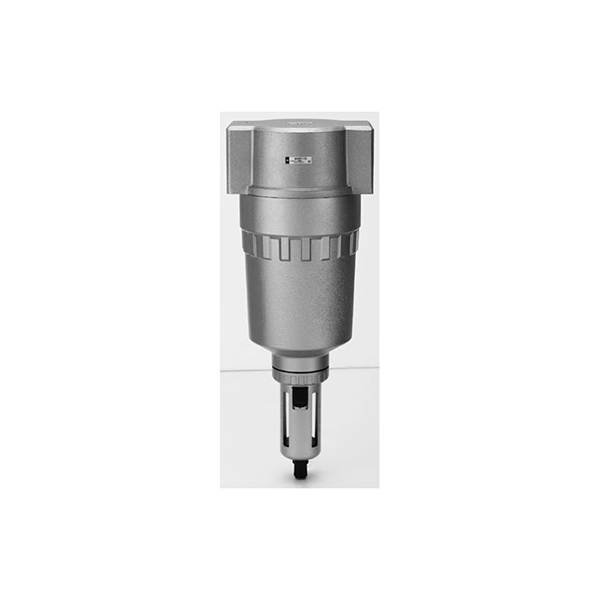

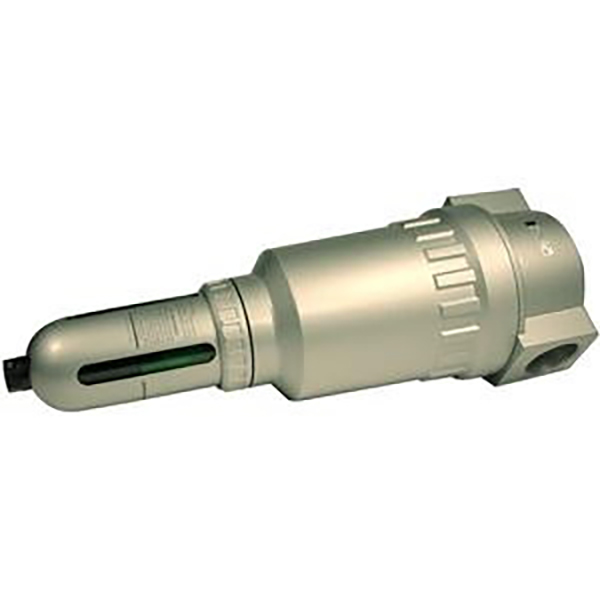

     SOLH AF800 e AF900 são filtros de ar industriais de grande calibre e alta capacidade para tubulações principais, totalmente dimensionados e desempenho intercambiáveis ​​com o AF800/AF900 original da SMC. Projetado para a fonte de ar principal do compressor de ar, fornecimento de ar centralizado para toda a linha de produção e sistemas pneumáticos de alto fluxo com ilhas multiválvulas. Diferente das pequenas unidades de serviço de ar split AF200/300/400, elas apresentam canal de fluxo superdimensionado, fluxo de tratamento ultra-alto e reservatório de coleta de água de grande capacidade.

     Ele separa centrifugamente água condensada, ferrugem e impurezas de poeira dentro do ar comprimido, protegendo totalmente válvulas solenóides a jusante, cilindros, ejetores de vácuo e grandes atuadores pneumáticos, reduzindo significativamente a taxa de falhas de toda a linha pneumática.

Duas especificações completas:

   1. AF800: Fluxo médio grande, porta G1¼ / G1½ (1,25 / 1,5 pol.)

   2. AF900: Filtro de tubulação principal extra grande, porta G2 (2 polegadas)

     Acessórios opcionais: Dreno manual / dreno automático flutuante, elemento filtrante multi-grau, tigela de PC transparente / tigela de metal à prova de explosão. Amplamente compatível com conjuntos de máquinas-ferramenta, linhas de produção de baterias de lítio, oficinas de pintura e equipamentos químicos completos com demanda de fontes de ar de alta potência.

Regra completa de codificação do modelo

   Formato completo do código de pedido: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Código de série para filtro de ar de alto fluxo e grande capacidade

    2. F12 / F16 / F20: Tamanho da rosca da porta

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Sufixo do meio: Tipo de drenagem

     -- Em branco: Dreno manual padrão

     -- AD47: Dreno automático de flutuação normalmente fechado NC (para tigela de PC, sem vazamento de ar após desligamento do equipamento)

     -- AD48-6: SEM drenagem automática de flutuação normalmente aberta (para tigela de metal de náilon, drenagem automática contínua)

   4. Sufixo final: Opção de material para tigela de água

     -- Em branco: tigela de PC transparente padrão + capa protetora anticolisão de metal

     -- M: Tigela de metal à prova de ferrugem com janela de observação do nível de líquido (para ambientes externos agressivos, empoeirados e oleosos)

     -- MG: Tigela de metal com medidor de nível de líquido integrado para observação remota do volume de água

   5. Precisão do elemento filtrante personalizável:

     -- Padrão 5μm; opcional de alta precisão de 2μm, filtro grosso de 10/20/40/70/100μm

Tabela de especificações técnicas do núcleo universal

Estrutura Interna e Princípio de Funcionamento de Filtragem

  1. Estágio 1: Estrutura do Guia de Separação Centrífuga de Água

     -- O fluxo de ar gira em alta velocidade ao longo da direção tangente; a força centrífuga lança água condensada líquida, gotículas de óleo e grandes partículas de ferrugem na parede interna da tigela, que se depositam no fundo por gravidade. Mais de 95% dos poluentes líquidos são pré-separados para reduzir a carga do elemento filtrante e estender o ciclo de substituição.

  2. Estágio 2: Elemento filtrante de fibra multicamadas

     -- O ar comprimido após a desidratação centrífuga passa através do cartucho de filtro de fibra multicamadas para interceptar pequenas partículas sólidas de poeira e partículas finas de aerossol de óleo. A versão de alta precisão de 2μm fornece fonte de ar ultralimpo para válvulas proporcionais de precisão e circuitos de vácuo.

  3. Divisória defletora contra respingos de água embutida acima da tigela

     --  Isola a água sedimentada na parte inferior para evitar o arrastamento secundário de água líquida pelo fluxo de ar para a tubulação de ar limpo.

  4. Tigela de água removível + conjunto de drenagem

     Válvula de drenagem integrada na parte inferior com duas soluções de drenagem:

     -- Drenagem manual: pressione o botão inferior para descarregar a água acumulada manualmente

     -- Drenagem automática flutuante: a flutuação sobe quando a água atinge o limite para abrir a drenagem automaticamente, operação autônoma para linhas de produção contínuas

   5. Corpo principal em liga de alumínio anodizado rígido

     -- Grande canal de fluxo direto com resistência ao fluxo de ar ultrabaixa, fornecimento de ar estável sem queda de pressão óbvia sob total

     -- carga de grande fluxo; tratamento de superfície anti-óleo e anticorrosivo.

Acessórios opcionais e guia de seleção de materiais

   1. Três opções de tigela de água

   1.1 Tigela de PC transparente padrão (padrão de fábrica)

     -- Vantagem: Observação visual do nível da água em tempo real, equipada com revestimento metálico anticolisão para evitar quebras por restos de ferro da oficina. Adequado para linhas de produção automatizadas comuns internas secas.

   1.2 Tigela protetora de metal de nylon (sufixo M)

     -- Vantagem: Alta resistência ao impacto, fluido de corte e resistência às intempéries UV, sem risco de rachaduras quebradiças. Ideal para pinturas oleosas empoeiradas e condições de trabalho severas em máquinas-ferramentas de alta temperatura.

   1.3 Tigela metálica com medidor de nível de líquido (sufixo MG)

     -- Janela de observação externa em corpo metálico, volume de água legível para ambientes fechados e à prova de explosão com proteção contra luz, preferida para oficinas químicas e à prova de explosão.

   2. Tabela de comparação de dois modelos de drenagem automática

  3. Guia de seleção de precisão do elemento filtrante

     -- Filtro padrão de 5μm: Universal para a maioria das máquinas-ferramentas, cilindros e válvulas solenóides, melhor desempenho de custo

     -- Filtro de alta precisão de 2 μm: ejetores de vácuo, reguladores proporcionais de precisão, circuitos de ar limpo para linhas de produção de eletrônicos 3C

     -- Filtro grosso de 10~100μm: Pré-filtro primário na saída do compressor de ar para proteger os componentes da fonte de ar de precisão a jusante

Principais vantagens competitivas do produto

   1. Resistência ao fluxo ultra-baixo de grande diâmetro

     -- Corpo de válvula direto de 1,25/1,5/2 polegadas com seção transversal de fluxo muito maior do que a pequena série AF. Atenuação mínima de pressão durante a ação síncrona de ilhas multicilindros e multiválvulas, impulso de saída estável para todos os equipamentos.

   2. Câmara de armazenamento de água de grande capacidade

     - A tigela de grande volume de 45 cm³ reduz a frequência de drenagem frequente, perfeita para filtração centralizada na tubulação principal do compressor de ar.

  3. Cobertura total para condições de trabalho adversas

     - Seleção gratuita de tigela transparente à prova de explosão de PC / metal, aplicável a ambientes internos, externos, pintura empoeirada e química à prova de explosão.

  4. Solução completa de fonte de ar de linha completa combinada

     - Pode ser combinado com o regulador de pressão de grande fluxo AR800/AR900 e o lubrificador de névoa de óleo AL800/AL900 para formar um conjunto de serviço de ar de grande capacidade de três unidades AFC de duas unidades / AC, unidade de processamento de fonte de ar principal completa.

  5. Totalmente intercambiável com marcas importadas

     -- Dimensão de montagem consistente, especificação de rosca e tamanho do elemento filtrante com marcas internacionais convencionais. Substituição direta para renovação da tubulação principal do compressor de ar sem modificar tubulações ou suportes.

  6. Baixa manutenção e longa vida útil

     -- A pré-separação centrífuga diminui a velocidade de contaminação do elemento filtrante; o cartucho do filtro pode ser desmontado, limpo e reutilizado para reduzir o custo de substituição de consumíveis.

Soluções padrão completas de correspondência de fontes de ar

  1. Solução 1: Conjunto de 3 unidades da fonte de ar principal da linha de produção para serviços pesados

     -- Saída do compressor de ar → Filtro AF900-F20 + Regulador AR900 + Lubrificador AL900 (unidade de três peças AC900) → Ramo principal da tubulação de nylon PA → Ilhas de válvulas 4V, cilindros de mesa rotativa MSQ, consoles de operação com pés 4F em cada estação

  2. Solução 2: Conjunto de duas unidades sem óleo para baterias de lítio à prova de explosão e oficinas de pintura

     - Tubulação principal do compressor de ar → Filtro de tigela de metal AF800-F16 + regulador AR800 (duas unidades AFC800, remova o lubrificador) → Válvulas solenóides à prova de explosão 50-VFE/50-VPE + estações de captura de ejetores de vácuo ZU

  3. Solução 3: Fornecimento de ar centralizado para pequenos grupos de máquinas-ferramenta

     -- Filtro de alto fluxo AF800-F12 (G1¼) → Tubulação principal PU/PA multidirecional que fornece múltiplas máquinas-ferramentas com válvulas de pé 3F, cilindros padrão SC e pistolas de sopro de ar C110

Cenários típicos de aplicação industrial

     -- Grandes grupos de máquinas-ferramenta CNC, equipamentos pesados ​​de estampagem e rebitagem, principal fonte de ar

     -- Revestimento de bateria de lítio, linhas de produção automatizadas à prova de explosão de montagem de células

     -- Oficinas completas de pintura de veículos automotivos, oficinas à prova de explosão de tinta e poeira

     -- Grandes linhas de embalagem, triagem logística, abastecimento de ar centralizado em múltiplas estações

     -- Controle automático de válvula de duto químico, óleo e gás que suportam equipamentos pneumáticos completos

     -- Pré-filtro primário na entrada da sala do compressor de ar para proteger os componentes da fonte de ar de precisão a jusante

Notas de especificação de seleção e operação

  1. Regra de seleção de fluxo

     -- Se o consumo total de ar dos cilindros e ilhas de válvulas em tubulação única exceder 6.000 L/min, AF800 deverá ser selecionado; acima de 12.000 L/min escolha AF900. O AF200/300 pequeno não suporta fluxo alto, causando severa queda de pressão e impulso insuficiente do cilindro.

  2. Linha Vermelha de Seleção de Tigela

     - Pintura, corte em ambientes oleosos e fluidos, áreas externas ao ar livre e áreas à prova de explosão são proibidas de usar tigela transparente de PC padrão. Deve mudar para a versão metálica M/MG para evitar riscos de segurança causados ​​por rachaduras e vazamento de água após o impacto.

  3. Regra Obrigatória para Circuitos de Vácuo

     -- As linhas de produção de captura a vácuo adotam apenas o conjunto de duas unidades AFC (sem lubrificador). O lubrificador de névoa de óleo AL não pode ser conectado em série, para evitar que o óleo lubrificante bloqueie os bicos dos ejetores de vácuo ZU/ZB.

  4. Padrão de direção de instalação

     -- Seta de fluxo de ar IN/OUT impressa na parte superior do corpo da válvula, instale seguindo estritamente a direção de entrada de ar da seta; a tigela de água deve ficar voltada verticalmente para baixo para garantir o assentamento normal e a coleta de água condensada.

  5. Requisitos do Ciclo de Manutenção

     -- Tigela PC: Verifique diariamente a água acumulada; modelo de drenagem automática inspeciona o bloqueio da bóia semanalmente

     -- Elemento de filtro padrão de 5 μm: Limpe a cada 30 dias, substitua a cada 15 dias sob condições de muita poeira

     -- Elemento filtrante de alta precisão de 2 μm: Substitua a cada 15 dias

     -- Antes da manutenção: Feche a válvula de corte manual HSV principal frontal, esvazie a pressão residual da tubulação antes de remover o recipiente e o cartucho do filtro

Resumo de uma frase

     O filtro de ar da tubulação principal de grande capacidade SOLH AF800 / AF900 adota estrutura de pré-separação centrífuga com fluxo ultra-alto de 12.000 ~ 20.000 L / min, dreno flutuante automático opcional e tigela de água transparente / metálica à prova de explosão, combinando AR / AL800 / 900 para formar uma unidade completa de serviço de ar de grande diâmetro como equipamento primário de separação de umidade e impurezas para linhas principais de compressor de ar, bateria de lítio, pintura e sistemas de fornecimento de ar centralizados de máquinas-ferramentas pesadas.
