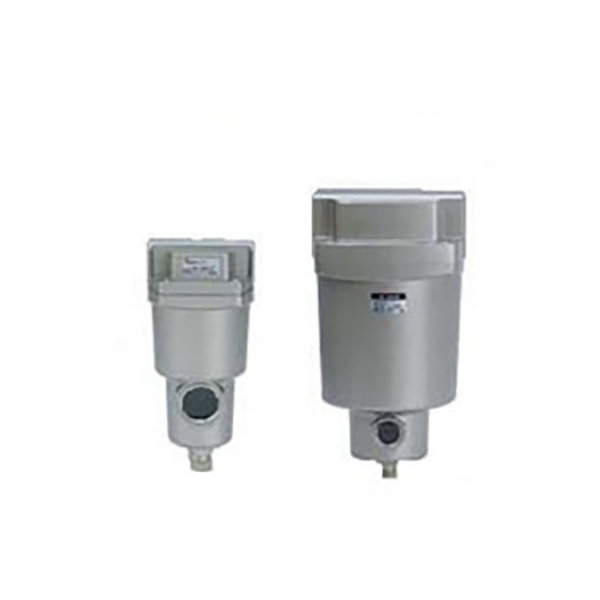

Filtro de purificação de ar comprimido série AFF / AM (linha principal)

Marca:SOLH da Richge Technology

Posicionamento em série e funções principais

     AFF e AM formam o conjunto central combinado de purificação de fonte de ar. O AFF atua como filtro grosso primário para remover impurezas sólidas e gotículas de água condensada, enquanto o AM é um separador de névoa de óleo de precisão para eliminação de microaerossóis de óleo, melhorando a limpeza do ar comprimido e protegendo totalmente os atuadores pneumáticos a jusante.

  1. Filtro grosso da linha principal da série AFF

     -- Precisão de filtragem: 1μm, taxa de captura de partículas de 99% (atualizado do antigo grau de 3μm)

     -- Função principal: Remover poeira grande, detritos de ferrugem e água condensada em massa, 99% de eficiência de separação de água como filtragem primária frontal

     -- Padrão de limpeza: ISO8573-1:2010 [4:7:4]

  2. Separador de névoa de óleo série AM (filtro fino)

     - Precisão de filtragem: 0,1 μm, taxa de captura de névoa de micro óleo de 99% (atualizada do antigo grau de 0,3 μm)

     -- Função central: Separação completa da névoa de óleo, concentração de óleo residual na saída ≤1mg/m³ (0,8ppm), totalmente compatível com os requisitos do processo de lubrificação sem óleo

     -- Padrão de limpeza: ISO8573-1:2010 [2:7:3]

  3. Vantagens gerais compartilhadas

     -- Queda de pressão ultrabaixa ≤5kPa, economia de energia, capacidade de fluxo aumentada em 20% em relação aos modelos convencionais

     -- Tigela leve de armazenamento de líquidos em aço inoxidável, redução máxima de peso em até 52%

     -- Lembrete visual de manutenção: indicador de entupimento integrado padrão com anel vermelho para avaliar o tempo de substituição do filtro; tampas de extremidade de filtro codificadas por cores para identificação rápida do modelo

     -- Design modular em cascata, pode ser conectado em série com filtros ultrafinos AMD / AMH para atender às demandas de ar ultralimpo de vários graus

Regra completa de nomenclatura de modelo

 1. Modelos de exemplo: AFF40-04; AM50-10D

  2. Exemplos de pedidos padrão

     -- Filtro grosso AFF, porta de 1/2", drenagem automática: AFF40-04D

     -- Separador de névoa de óleo AM, porta de 1", drenagem automática: AM50-10D

     -- Alto fluxo 7.000 L/min, porta de 1,5": AM70D-14

Especificações técnicas universais (condição de teste padrão: 0,7 MPa, 20 ℃)

  1. Parâmetros Gerais Comuns

     -- Meio aplicável: Ar comprimido (pré-filtro ≥40μm necessário a montante)

     -- Faixa de pressão operacional: 0,1~1,0 MPa; pressão à prova de ruptura 1,5 MPa

     -- Temperatura ambiente operacional: -5 ~ 60°C (sem formação de gelo dentro da tigela)

     -- Configuração de drenagem: Dreno manual como padrão; drenagem automática opcional via sufixo -D

  2.Tabela de parâmetros de dimensão e fluxo de série completa

Diretrizes de seleção passo a passo

  1. Esquema de correspondência de grau de filtração

     -- Circuitos pneumáticos gerais comuns: AFF (filtro grosso de 1μm) → regulador de pressão → lubrificador

     -- Equipamento de automação de precisão isento de óleo: AFF → AM (separador de névoa de óleo de 0,1 μm) → equipamento terminal

     - Processo óptico/semicondutor de limpeza ultra-alta: AFF → AM → AMD (filtro ultrafino de 0,01μm)

  2. Cálculo da Margem de Fluxo

     -- Selecione modelo com vazão nominal 1,2~1,5 vezes maior que o consumo máximo total de ar do sistema; o fluxo sobrecarregado reduzirá drasticamente a eficiência da filtração e aumentará a perda de pressão.

  3. Seleção do modo de drenagem

     -- Produção contínua autônoma 24 horas, alto rendimento de condensado: escolha a versão de drenagem automática -D

     -- Equipamento intermitente de baixa frequência: tipo de drenagem manual padrão suficiente

  4. Princípio de correspondência de portas

     -- Tamanho consistente da porta do filtro com o diâmetro da tubulação principal; evite reduzir/aumentar o diâmetro para evitar queda extra de pressão.

Cenários típicos de aplicação industrial

     - Automação industrial geral: máquinas-ferramentas CNC, cilindros de ar, válvula solenóide frontal para remoção de água e óleo

     -- Fabricação de alimentos e produtos farmacêuticos: fonte de ar limpo e isento de óleo para evitar a contaminação do produto

     -- Oficinas de eletrônica e revestimento 3C: eliminam a névoa de óleo para evitar defeitos de revestimento de superfície e poluição de componentes de precisão

     -- Sistema de pós-tratamento do compressor de ar: em cascata com secadores de ar refrigerados/adsortivos para melhorar a pureza geral do ar

Comparação de desempenho: AFF VS AM

Resumo de uma frase

     Filtro grosso de linha principal SOLH AFF 1μm e separador de névoa de óleo AM 0,1μm formam unidades modulares de purificação de ar em cascata com faixa de fluxo completa de 300 ~ 14500 L / min, indicador visual de obstrução e drenagem automática opcional, em conformidade com o padrão ISO8573-1 para tratamento geral de fontes de ar pneumáticas, alimentícias, médicas, eletrônicas e de pulverização sem óleo.
