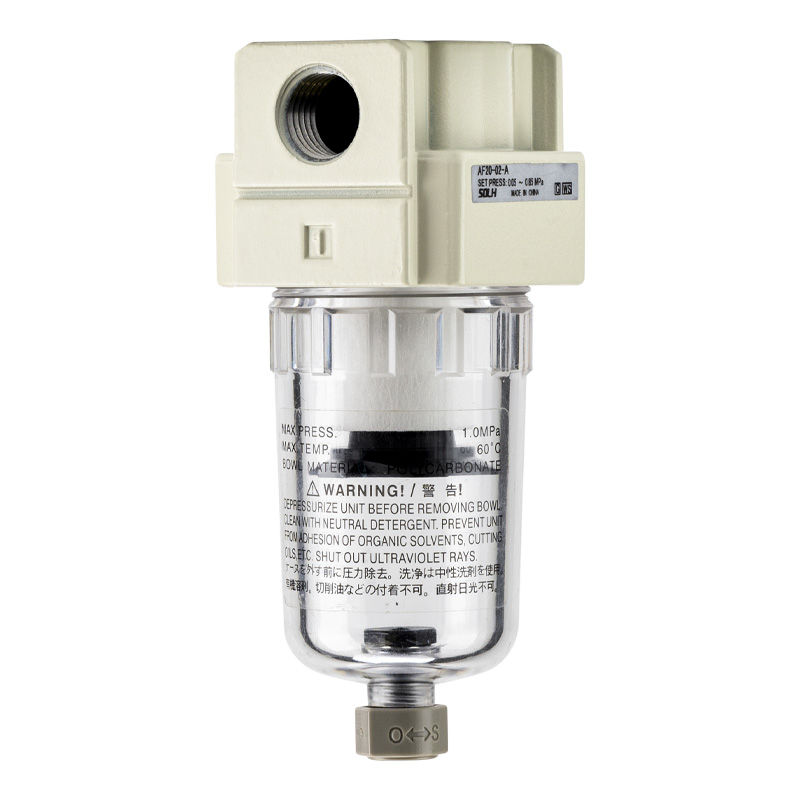

Filtro de ar pneumático série AF

Filtro de ar pneumático série AF | Pré-filtro de ar comprimido SOLIH para sistema de tratamento de fonte de ar

Marca: SOLIH da Richge Technology | Filtro pneumático industrial de purificação de ar

1. Visão geral do produto

     O filtro de ar da série SOLIH AF é ocomponente central do pré-filtro do sistema pneumático de tratamento de fonte de ar. Ele adota uma estrutura de filtragem dupla de separação de água por redemoinho centrífugo e elemento de filtro de fibra, que remove com eficiência água líquida, névoa de óleo, poeira, ferrugem e partículas sólidas do ar comprimido. Ele protege eficazmente os componentes pneumáticos posteriores, como válvulas solenóides, cilindros e ferramentas pneumáticas, contra contaminação e desgaste. O filtro AF suporta montagem modular e pode ser perfeitamente combinado com válvulas reguladoras de pressão AR e lubrificadores AL para formar combinações de tratamento de fontes de ar AC de duas ou três unidades, servindo como garantia primária de purificação para sistemas pneumáticos industriais.

2. Especificação completa do modelo e tamanho da porta

3. Parâmetros Técnicos Principais

4. Regras e definição de codificação de modelo

  Definição de modelo padrão

     • AF2000-02: Filtro pneumático série AF, tamanho 2000, porta de rosca Rc1/4, tipo de drenagem manual padrão

     • AF4000-04D: Filtro pneumático série AF, tamanho 4000, porta de rosca Rc1/2, tipo de drenagem automática

  Explicação da regra do código

     • AF: Código de série do filtro de fonte de ar

     • 2000/3000/4000/5000: Tamanho do corpo e grau de fluxo

     • 02/04: Especificação da porta de thread

     • Sufixo D: Função de drenagem automática (sem sufixo para drenagem manual padrão)

5. Vantagens principais do produto

     • Filtração Dupla Eficiente: A estrutura de redemoinho centrífuga frontal separa rapidamente a água líquida e grandes impurezas, enquanto o elemento filtrante de fibra de alta densidade traseiro de 5 μm intercepta poeira e partículas finas, alcançando uma purificação profunda em vários estágios do ar comprimido.

     • Opções de drenagem dupla: Equipado com drenagem manual padrão para equipamentos intermitentes convencionais; versão opcional de drenagem automática (-D) para equipamentos em operação contínua 24 horas, evitando omissão de manutenção manual.

     • Design de combinação modular: A estrutura modular padrão suporta emenda perfeita com regulador de pressão AR e misturador de óleo AL, montando livremente grupos de tratamento de fonte de ar de duas ou três unidades, conveniente para instalação de equipamentos e integração de tubulações.

     • Operação segura e visual: Equipado com uma tampa protetora para evitar danos ao copo e detritos voadores; o display de diferença de pressão integrado reflete intuitivamente o status de entupimento do elemento, lembrando os usuários da substituição e manutenção oportunas.

     • Ampla adaptabilidade e estabilidade: Operação estável sob ampla faixa de pressão de 0,15 ~ 0,9 MPa e ambiente de temperatura de -5 ~ 60 ℃, adequado para várias condições adversas de oficina industrial.

6. Cenários típicos de aplicação

     • Purificação da tubulação principal do compressor de ar: Filtragem e purificação centralizada da fonte de ar para os principais circuitos de gás da oficina da fábrica para melhorar a qualidade geral do ar.

     • Equipamentos Industriais de Automação: Apoiar a purificação de máquinas automatizadas, máquinas-ferramentas, equipamentos de embalagem e equipamentos de produção eletrônica para estabilizar a operação pneumática.

     • Cenários industriais de alta precisão: Pré-purificação da fonte de ar para pulverização, soldagem, instrumentos de precisão e medidores para evitar interferência de impurezas que afetem a precisão do processamento.

     • Proteção de Componentes Pneumáticos: Usado como filtro frontal para cilindros, válvulas solenóides e ferramentas pneumáticas para reduzir o desgaste dos componentes e prolongar a vida útil.

7. Diretrizes de manutenção diária

     • Drenagem regular: Drene a água acumulada no copo do filtro periodicamente para garantir que o nível da água esteja abaixo da linha de advertência e evitar que a água líquida flua a jusante.

     • Substituição oportuna do elemento: Substitua o elemento do filtro de fibra quando a diferença de pressão do ar aumentar obviamente ou após 6 a 12 meses de uso regular para garantir a eficiência da filtragem.

     • Instalação padrão: Instale verticalmente estritamente de acordo com a marca da seta do fluxo de ar no corpo da válvula para garantir o desempenho normal de filtragem e separação de água.

Resumo de uma frase

     O filtro de ar da série SOLIH AF adota estrutura dupla de filtragem centrífuga e de fibra, com purificação de alta precisão de 5 μm, modos de drenagem duplos e função de combinação modular, sendo o componente de purificação frontal mais essencial para sistemas de tratamento de fontes de ar pneumáticos industriais para proteger equipamentos pneumáticos a jusante.
