Combinação pneumática de duas unidades da série AC FRL

Combinação pneumática de duas unidades da série AC FRL | Unidade de tratamento de fonte de ar integrada com filtro e regulador de ar AF+AR

Marca: SOLIH da Richge Technology | Conjunto de tratamento de fonte de ar pneumático industrial padrão

1. Visão geral do produto

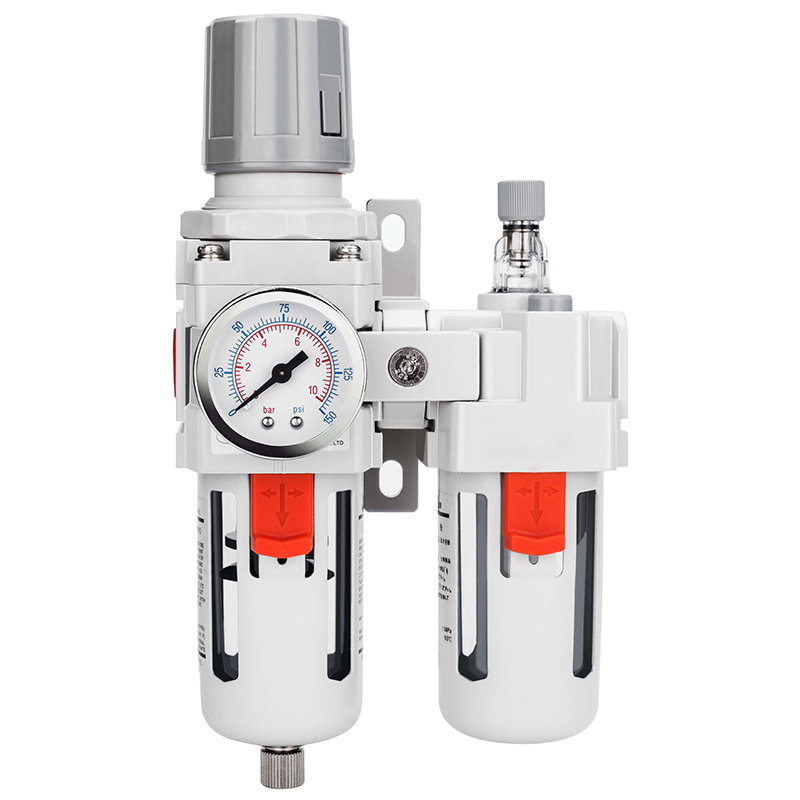

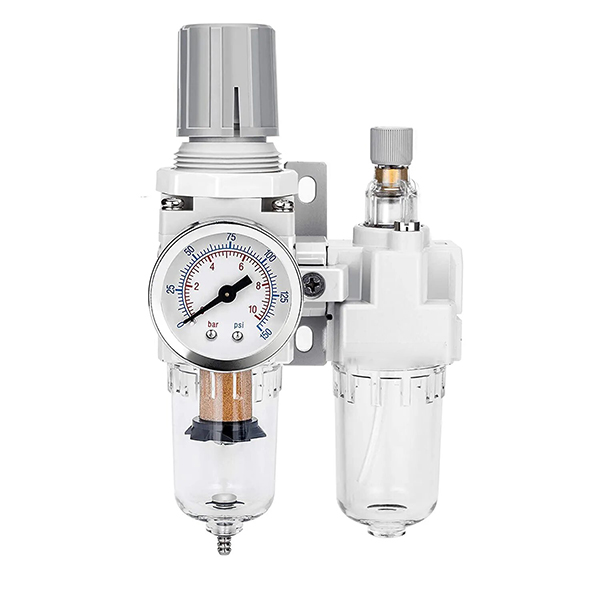

     A série SOLIH AC é umcombinação padrão integrada de tratamento de fonte de ar pneumático de duas unidades, combinando filtro de ar AF e regulador de pressão AR em um conjunto modular. Ele completa a purificação profissional do ar comprimido e a regulação estável da pressão em uma única instalação, removendo efetivamente umidade, poeira e impurezas particuladas, enquanto mantém a pressão de trabalho constante do sistema. Apresentando estrutura integrada, instalação com economia de espaço e manutenção simples, é a configuração padrão mais comum para equipamentos pneumáticos automatizados, perfeitamente adequada para condicionamento de fonte de ar frontal de compressores e vários atuadores pneumáticos.

2. Posicionamento do produto

  Combinação de duas unidades AC = filtragem AF de água e poeira + estabilização e redução de pressão AR

     Instalado na extremidade traseira dos compressores de ar para purificação da fonte de ar primário e controle preciso da pressão. É o conjunto padrão universal para sistemas pneumáticos de automação industrial, amplamente utilizado em equipamentos de limpeza isentos de óleo e cenários gerais de estabilização de circuitos pneumáticos.

3. Modelo de série completa e grau de fluxo

4. Especificações Técnicas Principais

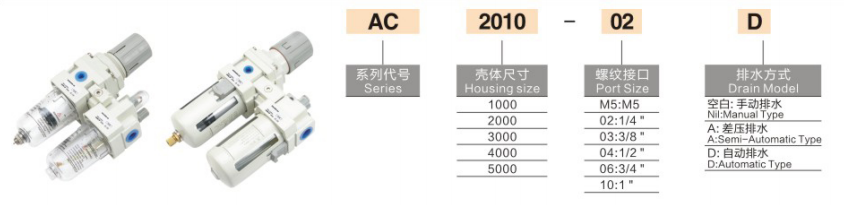

5. Regras e explicação de codificação do modelo

     • AC2010-02: combinação de fonte de ar de 2 unidades, tamanho 2000, porta Rc1/4, drenagem manual padrão

     • AC4010-04D: combinação de fonte de ar de 2 unidades, tamanho 4000, porta Rc1/2, tipo de drenagem automática

     • AC3010-03G: combinação de 2 unidades com manômetro de alta precisão

  Definição de sufixo

     • Sem sufixo: Dreno manual (tipo padrão econômico)

     • -D: Dreno automático (para equipamentos de operação contínua 24h)

     • -G: Equipado com manômetro para ajuste visual da pressão

6. Características estruturais e vantagens do produto

     • Design Modular Integrado: A estrutura integrada do filtro e do regulador realiza a instalação e desmontagem de uma só peça, economizando muito espaço na tubulação e simplificando o layout no local e a manutenção diária.

     • Separação eficiente de água e longa vida útil: A separação do redemoinho centrífugo do estágio frontal remove grandes névoas de água e impurezas com eficiência, reduzindo a carga do elemento filtrante e prolongando a vida útil do elemento filtrante de precisão de 5μm.

     • Saída de pressão estável e resposta rápida: A estrutura reguladora de pressão do tipo overflow garante uma resposta sensível à pressão e uma pressão estável a jusante, evitando efetivamente a flutuação de pressão durante a operação do equipamento.

     • Estrutura de travamento automático anti-má operação: O design de regulação de pressão com travamento automático do botão evita o desvio de pressão causado pela vibração do equipamento ou toque acidental, garantindo parâmetros do sistema pneumático estáveis ​​a longo prazo.

     • Monitoramento visual do nível da água: O copo de água transparente para PC com capa protetora realiza a observação visual em tempo real do nível de água, evitando o acúmulo excessivo de água que afeta a qualidade da filtração e os componentes a jusante.

     • Atualização e expansão gratuitas: A interface modular padrão suporta emenda direta com misturador de óleo AL, atualizando rapidamente para um conjunto FRL completo de três unidades para circuitos pneumáticos lubrificados.

7. Cenários típicos de aplicação

     • Equipamentos Industriais de Automação: Pré-tratamento de fontes de ar para máquinas automatizadas, máquinas-ferramentas, braços robóticos e linhas de produção de automação de precisão.

     • Equipamento para oleodutos da indústria leve: Purificação estável para sistemas eletrônicos, embalagens, impressão, têxteis e sistemas pneumáticos de linha de montagem.

     • Proteção de Componentes Pneumáticos: Filtragem frontal e estabilização de pressão para cilindros, válvulas solenóides e ferramentas pneumáticas para reduzir o desgaste e a taxa de falhas.

     • Processamento centralizado de fontes de ar: Purificação de ar primário e regulação de pressão para tubulações de ar principais de oficinas de fábrica para melhorar a qualidade geral da fonte de ar.

8. Diretrizes de manutenção diária

     • Drenagem regular: Drene regularmente a água acumulada no copo para garantir que o nível da água esteja abaixo da linha de advertência e evitar que água líquida entre no circuito a jusante.

     • Substituição oportuna do elemento filtrante: Substitua o elemento filtrante imediatamente se a pressão diferencial aumentar significativamente; substituição regular a cada 6–12 meses para manter o desempenho ideal de filtragem.

     • Instalação padrão: Instale verticalmente seguindo estritamente a seta do fluxo de ar no corpo para garantir a separação normal da água e a eficiência da regulação da pressão.

9. Instruções de seleção de duas unidades e três unidades FRL

     • AC Duas Unidades (Filtro + Regulador): Adequado paraequipamento pneumático isento de óleo e limpo, como equipamentos eletrônicos de precisão, sistemas de vácuo e cilindros isentos de óleo.

     • AC Três Unidades (Filtro + Regulador + Lubrificador): Adequado para cilindros pneumáticos convencionais, motores pneumáticos e componentes pneumáticos móveis que requerem lubrificação com óleo.

Resumo de uma frase

     O combo de duas unidades da série SOLIH AC integra filtragem de ar de alta eficiência e estabilização precisa de pressão, apresentando instalação modular, regulação de pressão anti-deriva e monitoramento visual do nível de água, sendo a solução de tratamento de fonte de ar padrão mais econômica e amplamente aplicável para sistemas pneumáticos automatizados industriais.
