Regulador de filtro série AW

Regulador de filtro série AW | Unidade integrada de filtragem de ar comprimido e redução de pressão SOLIH

Marca: SOLH por Richge Technology | Unidade pneumática de tratamento de fonte de ar completa

1. Visão geral do produto

     O filtro-regulador da série SOLIH AW é uma unidade de tratamento de fonte de ar completa que integra funções de filtragem de ar e regulação de pressão. Ele realiza a purificação primária do ar e a estabilização da pressão logo após os compressores de ar, servindo como uma alternativa que economiza espaço para separar os conjuntos de filtro AF e regulador AR. A construção compacta simplifica a instalação em campo e reduz a pegada geral do sistema pneumático.

2. Especificações Técnicas Gerais

3. Modelo e faixa de tamanho da porta

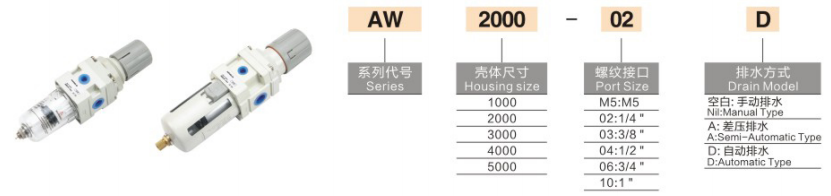

  Explicação e exemplos do código do modelo

     • AW2000-02: Filtro-regulador, série 2000, Rc1/4", drenagem manual

     • AW4000‑04D: Filtro-regulador, série 4000, Rc1/2", drenagem automática

     • AW3000‑03G: Filtro-regulador equipado com manômetro

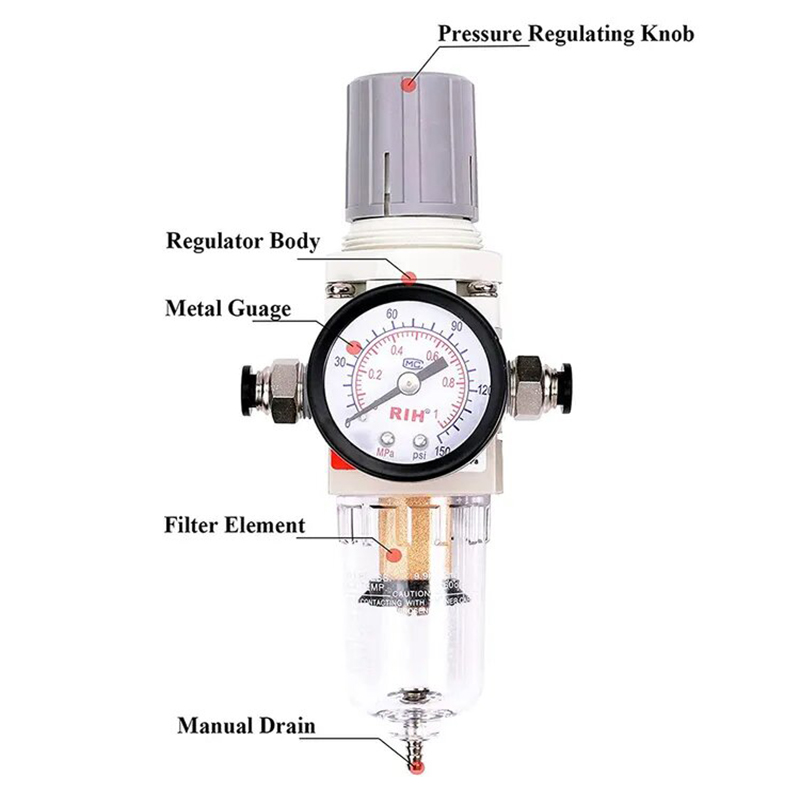

4. Características estruturais e vantagens

     • Design integrado de peça única: O copo do filtro e o regulador de pressão são combinados em uma unidade para instalação mais simples e menos pontos de conexão.

     • Separação de Água por Ciclone: A rotação centrífuga remove a água líquida antes que o ar passe pelo cartucho do filtro, prolongando efetivamente a vida útil do elemento filtrante.

     • Botão de puxar para ajustar e apertar para travar: Puxe o botão para cima para ajustar a pressão; empurre para baixo para travar a posição, evitando mudanças de pressão não intencionais causadas por vibração ou toque acidental.

     • Porta para manômetro integrada: Porta de montagem direta para manômetro sem adaptadores extras.

     • Tigela de PC transparente com capa protetora: Observação visual em tempo real do nível de água dentro do copo do filtro.

     • Compatibilidade de emenda modular: Pode ser montado diretamente com o lubrificador da série AL para construir uma combinação completa de três unidades FRL da série AC.

5. Cenários típicos de aplicação

     • Purificação de ar primário e estabilização de pressão para equipamentos de automação, máquinas-ferramentas e linhas de produção

     • Tratamento de fonte de ar frontal para equipamentos de pulverização, ferramentas pneumáticas, válvulas solenóides e cilindros

     • Regulação e purificação de pressão centralizada para tubulações principais da oficina e saídas de compressores de ar

6. Diretrizes de Manutenção

     • Drene o condensado regularmente; mantenha o nível da água abaixo da linha de advertência.

     • Substitua o elemento do filtro quando a queda de pressão aumentar obviamente ou após 6 a 12 meses de operação normal.

     • Monte verticalmente; alinhe a seta do fluxo de ar corporal com a direção real do fluxo de ar.

7. Combinações de circuito de ar recomendadas

     • Circuito lubrificado padrão: Filtro-regulador AW → lubrificador AL → atuador pneumático

     • Circuito limpo sem óleo: Filtro-regulador AW (sem lubrificador AL) → atuador pneumático
