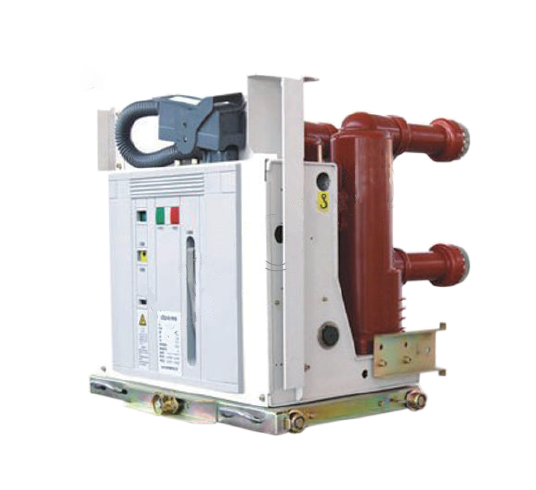

VSG-12 Cilindro de isolamento Retirável VCB Disjuntor VCB

VSG-12 Cilindro de isolamento Retirável VCB Disjuntor VCB

   Gostamos de um status extremamente bom entre nossas perspectivas para a nossa grande qualidade de mercadoria, preço competitivo e serviço ideal para o painel elétrico fechado de metal, gabinete de distribuição de energia do VE, equipamento de comutador encerrado em metal de alta tensão. Enfrentando o futuro, continuaremos a defender os principais valores de integridade, respeito, inovação, paixão e equipe profissional, sempre aderir à abordagem centrada no cliente e devolver aos clientes globais com produtos e serviços de alta qualidade. Contamos com nossos ricos recursos humanos e excelentes condições de pesquisa científica para se adaptar ao desenvolvimento geral do mercado com um mecanismo inovador. Procuramos o objetivo da qualidade, reputação e serviço primeiro 'e aderimos aos diretores comerciais de' igualdade e benefícios mútuos '. E cooperaremos cordialmente com amigos de vários círculos em casa e no exterior com um novo gesto.

Disjuntor de vácuo retirado interno

  VSG-12 Circuito de vácuo de alta tensão interno VSG-12 (ABBR.: Disjuntor de circuito) é de três frases a.c. 50Hz interno de distribuição da fonte de alimentação equipada com a tensão nominal de 12 kV. Este produto está de acordo com o GB1984-2003 (disjuntor de alta tensão A.C.), JB3855-1996 (3,6-4,5kV interno A.C. de alta tensão), DL403-2000 (Remoção Técnica para Ordem de 12-40.5kV de Alta Voltagem de Vacágica) e Circuito de Vacer de 12 km111111111111111s e 12-40.5kv. Breaker). Pode ser usado para proteger e controlar o equipamento no equipamento de grade e o design dinâmico da empresa industrial e de mineração. É adequado para trocar a carga e a operação frequente com propriedades diferentes e com a capacidade de muitas vezes operações de quebrar a corrente de curto-circuito.

Os disjuntores de vácuo de retirada em interior são adequados para sistemas de energia CA trifásicos com tensões nominais de até 12 ~ 24kV e frequência 50/60Hz. Eles são amplamente utilizados em usinas de energia, subestações, petroquímicos, metalurgia, fabricação e outras indústrias, aeroportos, áreas residenciais, etc. Controle e protegem o equipamento elétrico, especialmente para ocasiões que precisam ser operadas com pouca frequência na corrente de curto-circuito nominal ou com vários circuitos. Ele pode ser instalado em equipamentos de comutação isolados por ar internos, como o tipo Kyn28 ou AMS.

  O disjuntor é feito de tecnologia APG madura. A aplicação do buffer do terminal VD4 garante que o terminal interno seja mais confiável em qualquer ambiente operacional. O VD4 pode atender completamente aos requisitos de GB, DL, IEC, DIN, VDE e os padrões de outros países industriais avançados.

O disjuntor de vácuo consiste principalmente em três partes: câmara de extinção do arco a vácuo, mecanismo de operação, suporte e outros componentes.

1. Câmara de extinção de arco a vácuo

De acordo com os diferentes tipos de interruptores, existem câmaras de extinção de arco de vácuo de cerâmica com telas externas, pequenas câmaras de extinção de arco de vácuo com campos magnéticos longitudinais em forma de xícara selada em forma de arco de arco de arco de bolha de vidro selado. A estrutura básica é a seguinte:

•  Casca de isolamento aérea: O sistema de isolamento aéreo composto por um cilindro de isolamento de vidro de cerâmica, vidro ou microcristalino, uma tampa final móvel, uma tampa final fixa e um tubo corrugado de aço inoxidável é um recipiente selado a vácuo. Para garantir aeronaves, além dos procedimentos operacionais rígidos no tipo de vedação, o próprio material também é necessário para ter uma pequena respirabilidade e liberação de gás interno.

• Sistema condutor: É composto por uma haste condutiva fixa, uma superfície fixa de arco em execução, um contato fixo, um contato em movimento, uma superfície de arco em movimento e uma haste condutora em movimento. A estrutura de contato pode ser dividida aproximadamente em três tipos: contato cilíndrico, superfície curva de contato de contato do campo magnético transversal com forma de espiral e contato longitudinal do campo magnético. Atualmente, esse tipo de câmara de extinção de arco adota a tecnologia longitudinal de campo magnético, que possui uma forte e estável capacidade de extinção de arco.

• Sistema de blindagem: a cobertura de blindagem é um componente indispensável na câmara de extinção do arco a vácuo, e existem vários tipos de cobertura de blindagem, como a cobertura principal de blindagem ao redor do ponto de contato, cobertura de blindagem de cachimbo e tensão de cobertura de tensão. A função da cobertura principal de blindagem é a seguinte: ① Para impedir que os produtos espirrassem na parede interna da concha de isolamento durante o processo de arco, reduzindo assim a força de isolamento da concha. ② Melhorar a uniformidade da distribuição de campo elétrico na câmara de extinção do arco é benéfico para reduzir a força do campo local e promover a miniaturização do arco de vácuo que extingue a câmara de condensação de produtos de arco e a absorção de alguma energia de arco é benéfica para a recuperação da força dielétrica da gap.

2. Mecanismo operacional

De acordo com os diferentes tipos de disjuntores, diferentes mecanismos operacionais são usados. Os mecanismos operacionais comuns incluem mecanismo de operação da mola (vs1), mecanismo de operação de ímã permanente e mecanismo de operação combinado (VBD).

Outras partes: veículos de chassi, suportes de isolamento, isoladores, etc.

Quais são as características dos disjuntores de vácuo

• Forte capacidade de quebra, até 50ka; Após a fratura, o meio entre as rachaduras se recupera rapidamente e não há necessidade de substituir o meio.
• A distância de abertura do contato é pequena. A distância de quebra de contato do disjuntor de vácuo de 10kV é de apenas 10 mm. A energia operacional necessária é pequena, a ação é rápida, o mecanismo de operação pode ser simplificado e a vida útil do serviço pode ser estendida. Geralmente, a manutenção não é necessária por cerca de 20 anos.
• Tempo de extinção curto de arco, baixa tensão de arco, baixa energia de arco, baixa perda de contato e múltiplas interrupções.
• A haste do guia móvel possui pequena inércia e é adequada para operação frequente.
•  Ao operar o interruptor, o ruído de ação é baixo, tornando -o adequado para uso urbano.
• Mídias de extinção ou isolamento de arco não usam óleo e não há perigo de incêndio ou explosão.
• A cabeça de contato é uma estrutura totalmente selada, que não reduzirá seu desempenho devido à influência da umidade, poeira e gases prejudiciais. Operação confiável e desempenho estável on-off. Como componente independente, a câmara de extinção do arco é fácil de instalar e depurar.
• Durante a vida útil do disjuntor de vácuo, a peça de contato não requer manutenção e inspeção. Mesmo que a manutenção e a inspeção sejam realizadas, o tempo necessário é muito curto.
• O arco é extinto em um recipiente fechado e o arco e o gás quente não são expostos.
• Equipado com múltiplas funções de recloco, adequadas para as necessidades de aplicação das redes de distribuição

Vantagem:

• Estrutura simples
• Adaptar-se ao interruptor de vácuo de resistência ultra-baixa
• Otimização de adaptação e mecanismo de operação da mola modular
• Adequado para operações frequentes
• Manutenção gratuita, vida longa de serviço
• Desempenho altamente confiável

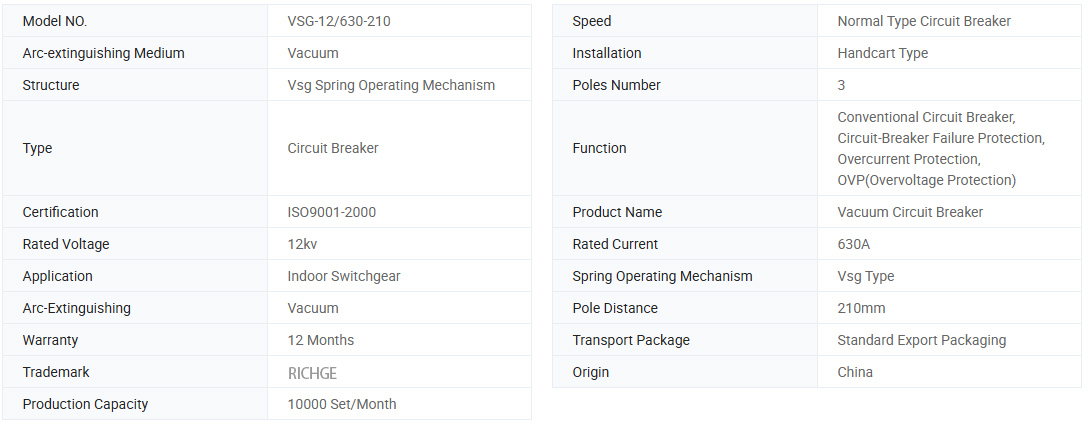

Informações básicas.

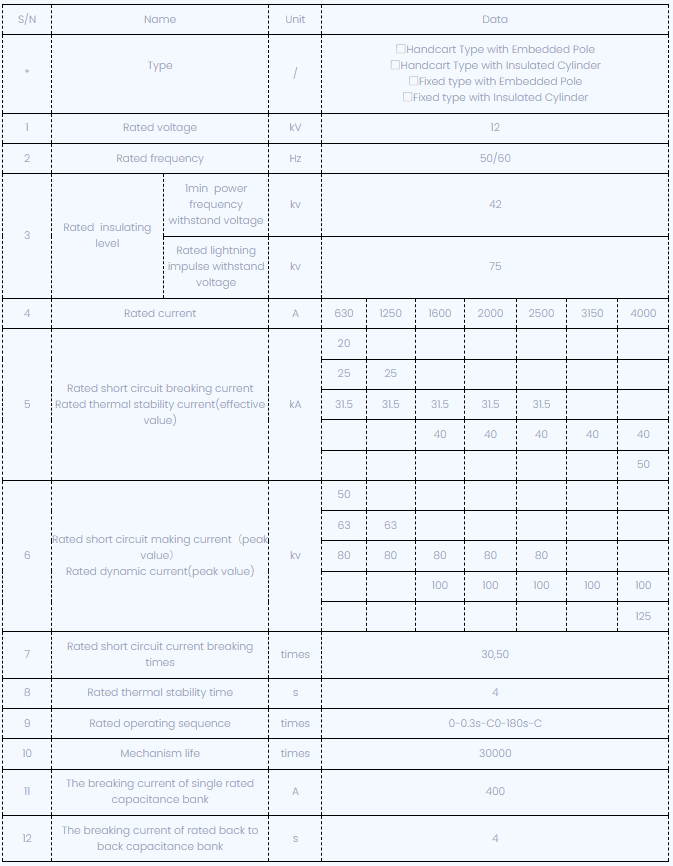

Parâmetros técnicos

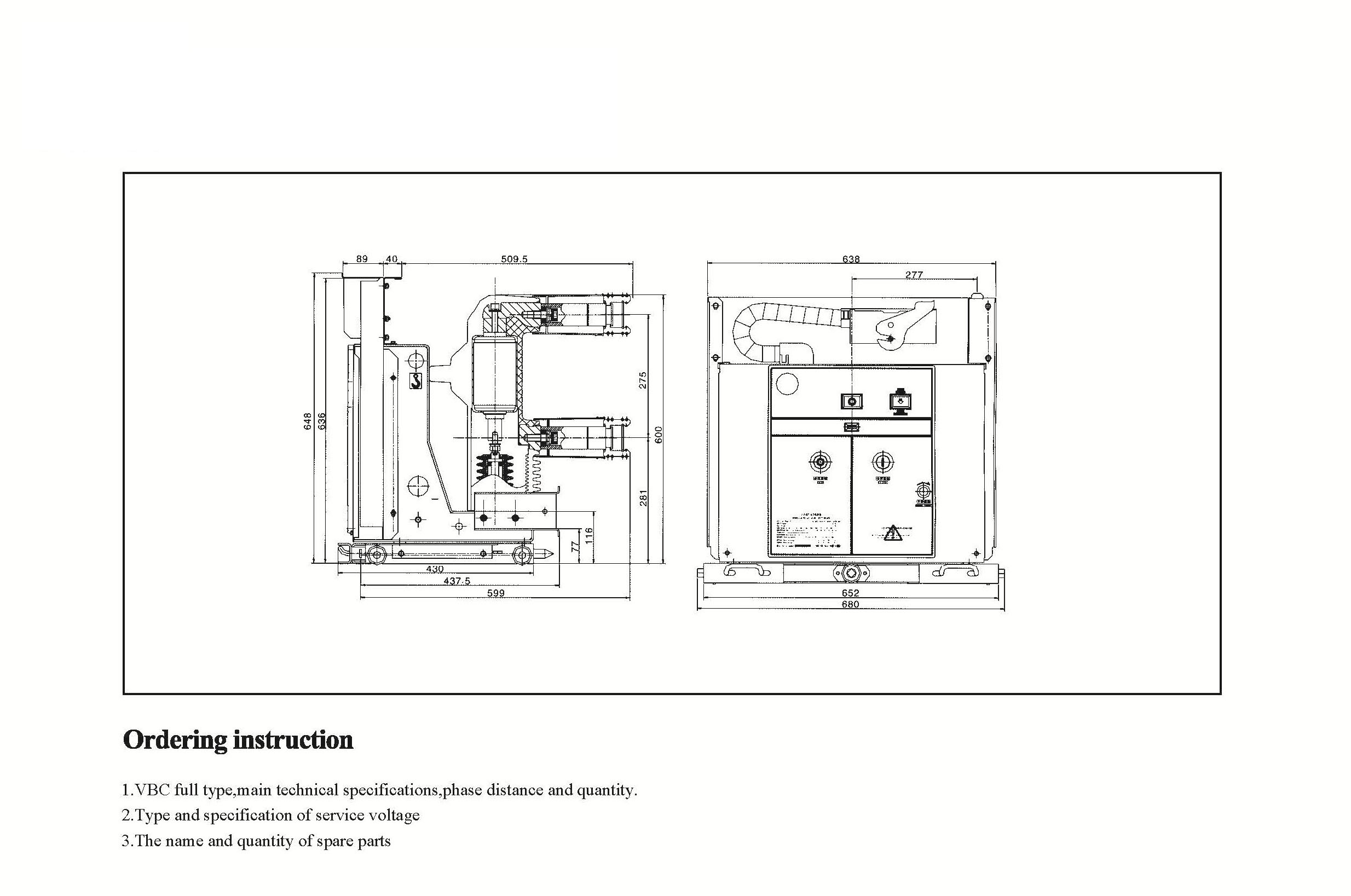

Desenhos técnicos

Ambiente de serviço para o disjuntor de vácuo de alta tensão (VCB)

a) Temperatura do ar: temperatura mais alta: +40ºC; Temperatura mais baixa: -25ºC

b) umidade: a umidade média mensal é de 95%; A umidade média diária é de 90%.

c) Altitude: Altura máxima de instalação: 2500m

d) Obviamente, não há ar ambiente poluído por gases corrosivos e combustíveis, vapor, etc.
