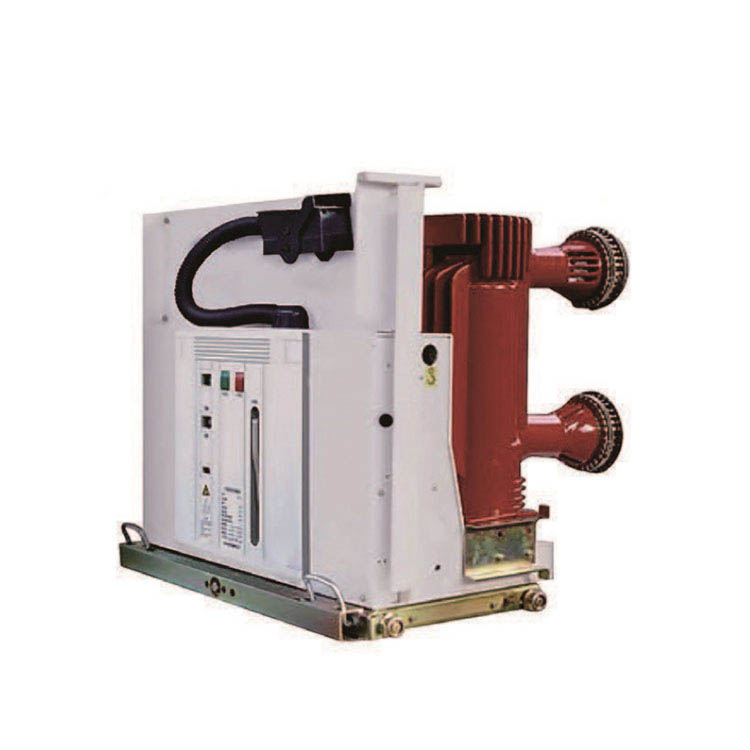

VSG-24 Tipo de pólo incorporado VCB disjuntor interno do circuito 24kV
Hoje, esses princípios muito mais do que nunca formam a base de nosso sucesso como um negócio de tamanho médio internacionalmente ativo para o gabinete de distribuição de subestações de transformador, desvio de troca de gabinete de baixa tensão, ransformador trifásico. Você receberá nossa resposta profissional dentro de 8 horas. Confie em nós, você nunca perderá o coração. Servimos a sociedade e os usuários com a idéia de desenvolvimento de industrialização. Desde o nosso estabelecimento, estabelecemos relações cooperativas de longo prazo com muitas empresas com produtos de alta qualidade, preços razoáveis e excelentes serviços.
A série VSG-24 de disjuntor de vácuo de alta tensão interna com pólos incorporados é de equipamentos de distribuição de energia interna de 50Hz a.c com a tensão nominal de 24kV. É usado para proteger e controlar o equipamento elétrico nos campos da indústria e Ming Enterprise, usinas de energia e subestação.
O principal circuito condutor desse tipo de disjuntor de vácuo usa pólo incorporado, combinado com organização modular e identificador de armazenamento de energia integrado. O layout geral é razoável, perfeitamente com brevidade e realmente percebe a manutenção livre e a vida útil mecânica e elétrica mais longa.

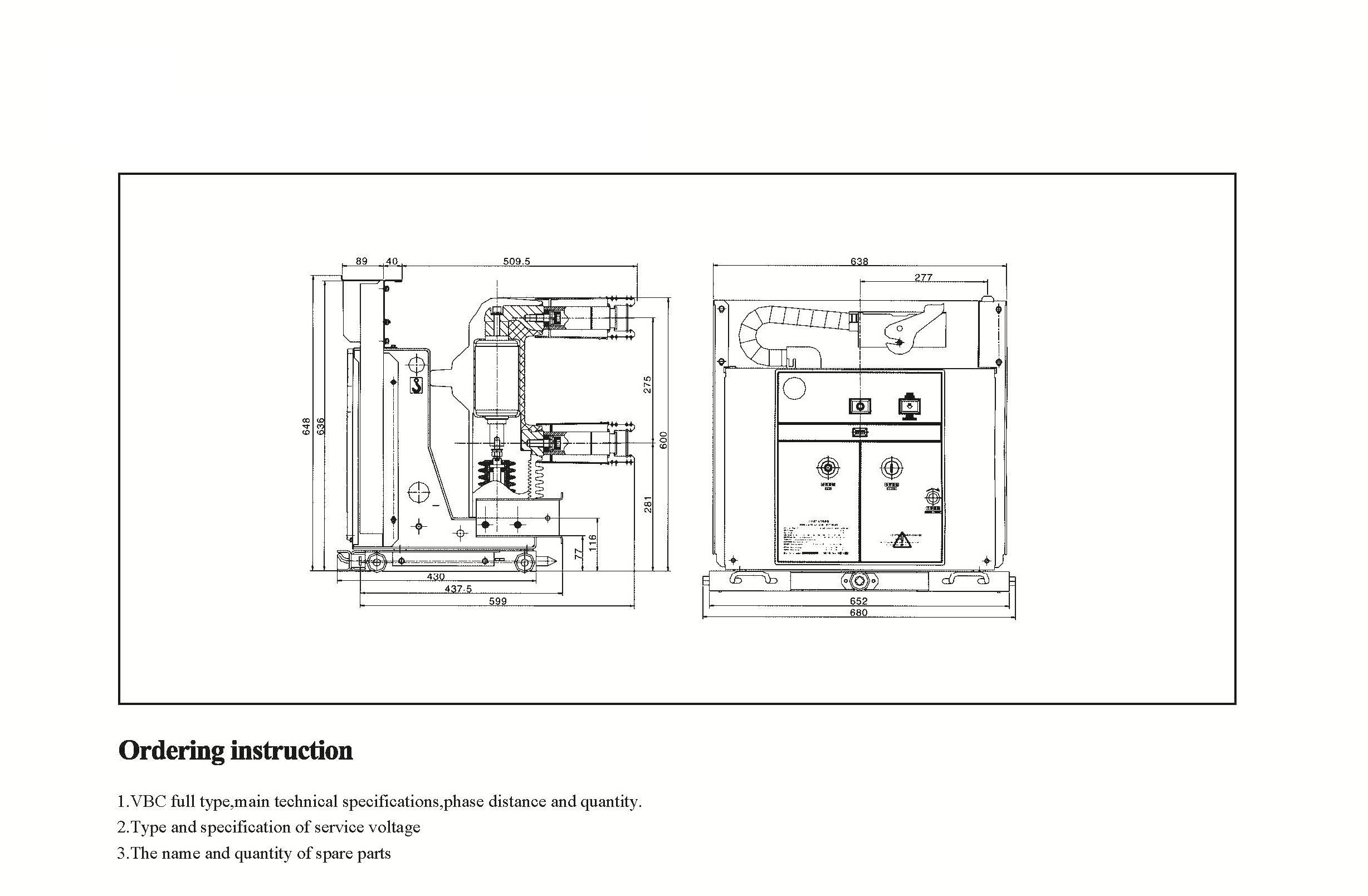

Disjuntor de vácuo retirado interno
Os disjuntores de vácuo de retirada em interior são adequados para sistemas de energia CA trifásicos com tensões nominais de até 12 ~ 24kV e frequência 50/60Hz. Eles são amplamente utilizados em usinas de energia, subestações, petroquímicos, metalurgia, fabricação e outras indústrias, aeroportos, áreas residenciais, etc. Controle e protegem o equipamento elétrico, especialmente para ocasiões que precisam ser operadas com pouca frequência na corrente de curto-circuito nominal ou com vários circuitos. Ele pode ser instalado em equipamentos de comutação isolados por ar internos, como o tipo Kyn28 ou AMS.
O disjuntor é feito de tecnologia APG madura. A aplicação do buffer do terminal VD4 garante que o terminal interno seja mais confiável em qualquer ambiente operacional. O VD4 pode atender completamente aos requisitos de GB, DL, IEC, DIN, VDE e os padrões de outros países industriais avançados.
O disjuntor de vácuo consiste principalmente em três partes: câmara de extinção do arco a vácuo, mecanismo de operação, suporte e outros componentes.
1. Câmara de extinção de arco a vácuo
De acordo com os diferentes tipos de interruptores, existem câmaras de extinção de arco de vácuo de cerâmica com telas externas, pequenas câmaras de extinção de arco de vácuo com campos magnéticos longitudinais em forma de xícara selada em forma de arco de arco de arco de bolha de vidro selado. A estrutura básica é a seguinte:
1) Casca de isolamento aérea: O sistema de isolamento aéreo composto por um cilindro de isolamento de vidro de cerâmica, vidro ou microcristalino, uma cobertura final móvel, uma tampa final fixa e um tubo corrugado de aço inoxidável é um recipiente selado a vácuo. Para garantir aeronaves, além dos procedimentos operacionais rígidos no tipo de vedação, o próprio material também é necessário para ter uma pequena respirabilidade e liberação de gás interno.
2) Sistema condutor: É composto por uma haste condutora fixa, uma superfície fixa de arco em execução, um contato fixo, um contato em movimento, uma superfície de arco em movimento e uma haste condutora em movimento. A estrutura de contato pode ser dividida aproximadamente em três tipos: contato cilíndrico, superfície curva de contato de contato do campo magnético transversal com forma de espiral e contato longitudinal do campo magnético. Atualmente, esse tipo de câmara de extinção de arco adota a tecnologia longitudinal de campo magnético, que possui uma forte e estável capacidade de extinção de arco.
3) Sistema de blindagem: a cobertura de blindagem é um componente indispensável na câmara de extinção do arco a vácuo, e existem vários tipos de cobertura de blindagem, como a cobertura principal de blindagem ao redor do ponto de contato, cobertura de proteção contra tubos corrugada e tampa de proteção contra a tensão. A função da cobertura principal de blindagem é a seguinte: ① Para impedir que os produtos espirrassem na parede interna da concha de isolamento durante o processo de arco, reduzindo assim a força de isolamento da concha. ② Melhorar a uniformidade da distribuição de campo elétrico na câmara de extinção do arco é benéfico para reduzir a força do campo local e promover a miniaturização do arco de vácuo que extingue a câmara de condensação de produtos de arco e a absorção de alguma energia de arco é benéfica para a recuperação da força dielétrica da gap.
2. Mecanismo operacional
De acordo com os diferentes tipos de disjuntores, diferentes mecanismos operacionais são usados. Os mecanismos operacionais comuns incluem mecanismo de operação da mola (vs1), mecanismo de operação de ímã permanente e mecanismo de operação combinado (VBD).
Outras partes: veículos de chassi, suportes de isolamento, isoladores, etc.
Quais são as características dos disjuntores de vácuo
(1) forte capacidade de quebra, até 50ka; Após a fratura, o meio entre as rachaduras se recupera rapidamente e não há necessidade de substituir o meio.
(2) A distância de abertura do contato é pequena. A distância de quebra de contato do disjuntor de vácuo de 10kV é de apenas 10 mm. A energia operacional necessária é pequena, a ação é rápida, o mecanismo de operação pode ser simplificado e a vida útil do serviço pode ser estendida. Geralmente, a manutenção não é necessária por cerca de 20 anos.
(3) Tempo de extinção de arco curto, baixa tensão de arco, baixa energia de arco, baixa perda de contato e múltiplas interrupções.
(4) A haste do guia móvel possui pequena inércia e é adequada para operação frequente.
(5) Ao operar o interruptor, o ruído de ação é baixo, tornando -o adequado para uso urbano.
(6) Mídias de extinção ou isolamento de arco não usam óleo e não há risco de incêndio ou explosão.
(7) A cabeça de contato é uma estrutura totalmente selada, que não reduzirá seu desempenho devido à influência da umidade, poeira e gases nocivos. Operação confiável e desempenho estável on-off. Como componente independente, a câmara de extinção do arco é fácil de instalar e depurar.
(8) Durante a vida útil do disjuntor de vácuo, a parte de contato não requer manutenção e inspeção. Mesmo que a manutenção e a inspeção sejam realizadas, o tempo necessário é muito curto.
(9) O arco é extinto em um recipiente fechado e o arco e o gás quente não são expostos.
(10) Equipado com múltiplas funções de recloco, adequadas para as necessidades de aplicação das redes de distribuição
Vantagem:
 |
a) Temperatura do ar: temperatura mais alta: +40ºC; Temperatura mais baixa: -25ºC
b) umidade: a umidade média mensal é de 95%; A umidade média diária é de 90%.
c) Altitude: Altura máxima de instalação: 2500m
d) Obviamente, não há ar ambiente poluído por gases corrosivos e combustíveis, vapor, etc.
P: Eu poderia ter preços de seus produtos?
A: Bem -vindo. Sinta -se à vontade para nos enviar uma consulta aqui. Nós responderemos você dentro de 24 horas.
P: Posso obter uma amostra antes da ordem em massa?
R: Sim, agradecemos a ordem de amostra para testar e verificar a qualidade. Amostras misturadas são aceitáveis.
P: Podemos imprimir nosso nome de logotipo/ empresa em produtos?
R: Sim, é claro, aceitamos OEM e depois precisamos você fornecer autorização da marca
P: Você aceita a personalização do produto?
R: Sim, é claro, forneça desenhos ou parâmetros específicos, vamos citar você após a avaliação
P: Qual é o tempo de entrega?
R: O prazo de entrega depende das quantidades solicitadas, geralmente dentro de 7 a 20 dias após o recebimento do pagamento.
P: Quais são os seus termos comerciais?
R: Aceitamos EXW, FOB, CIF, FCA, etc.
P: Qual é o seu método de pagamento?
R: Aceitamos T/T, Western Union, PayPal, L/C irrevogável à vista, etc.
P: Você inspeciona os produtos acabados?
R: Sim, cada etapa de produção e produtos acabados será inspeção pelo departamento de CQ antes de enviar. E forneceremos relatórios de inspeção de mercadorias para sua referência antes de remessa
P: Como resolver os problemas de qualidade após as vendas?
R: Tire fotos dos problemas de qualidade e envie -nos para nossa verificação e confirmação, faremos uma solução satisfeita para você dentro de 3 dias.
