Acessórios push-in para coletor multiportas SOLH KQ2Z, divisor pneumático equivalente SMC KQ2Z. Quatro subtipos: 1 em 2, KQ2ZF empilhável, 1 em 4 KQ2ZD e 1 em 6 KQ2ZT. Corpo em PBT com rosca em latão niquelado, compatível com tubos PU/PA para circuitos de vácuo e pressão positiva. A Richge Technology oferece estoque estável e fabricação confiável para distribuição automatizada de ar.
Acessórios push-in para coletor multiportas série KQ2Z | Divisores pneumáticos equivalentes SMC KQ2Z
Marca: SOLH por Richge Technology | Conexões One-Touch do coletor pneumático de múltiplas saídas KQ2Z
1. Visão geral do produto

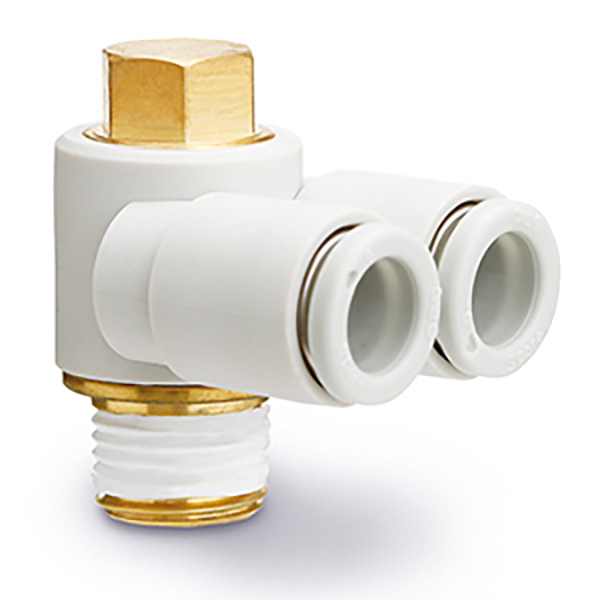

A série KQ2Z pertence à família de conexões pneumáticas de um toque SOLH KQ2. É um encaixe múltiplo de rosca macho com múltiplas ramificações, com entrada de ar única e múltiplas saídas de tubo simultâneas. Design push-to-connect para inserção e remoção de tubos sem ferramentas, usado para distribuição centralizada de ar em sistemas pneumáticos. Quatro submodelos disponíveis: KQ2Z: Porta dupla de 1 entrada e 2 saídas, montagem hexagonal externa KQ2ZF: Coletor empilhável de 1 entrada e 2 saídas, rosca fêmea Rc superior para coletores extras em cascata KQ2ZD: Coletor de ramificação de quatro vias de 1 entrada e 4 saídas KQ2ZT: Distribuidor de ramificação de seis vias de 1 entrada e 6 saídas
Principais vantagens: Design compacto do coletor para economizar espaço de instalação. Corpo em PBT com rosca em latão niquelado. Compatível com tubulação pneumática PU/PA, funciona tanto para circuitos de pressão positiva quanto de vácuo. Substituição direta para acessórios originais SMC KQ2Z.
2. Explicação do código do modelo
Formato: KQ2Z □□ - □□S KQ2Z: Código de série para conexão de coletor de ramificação multiportas □□: Diâmetro externo do tubo ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm) Sufixo:
01S02S/03S/04S: Rosca cônica macho Imperial R (1/8",1/4",3/8",1/2") M5: Rosca macho métrica M5×0,8 KQ2ZF: Versão empilhável, rosca macho R inferior + rosca fêmea Rc superior. Vários KQ2ZF podem ser conectados de ponta a ponta para expandir a quantidade de saída.

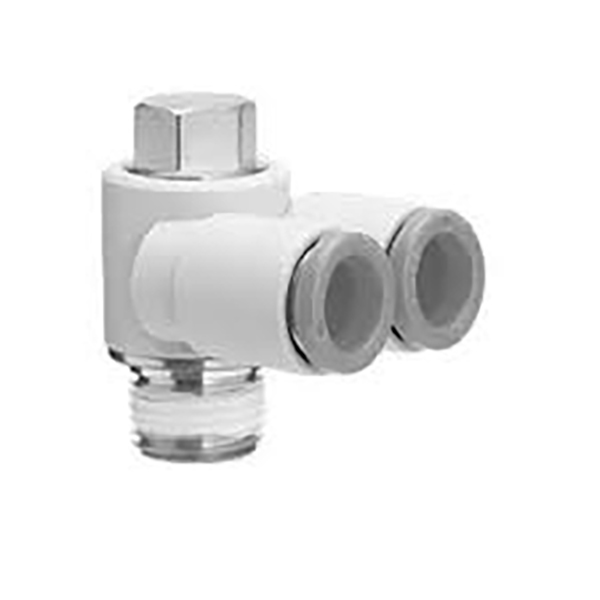

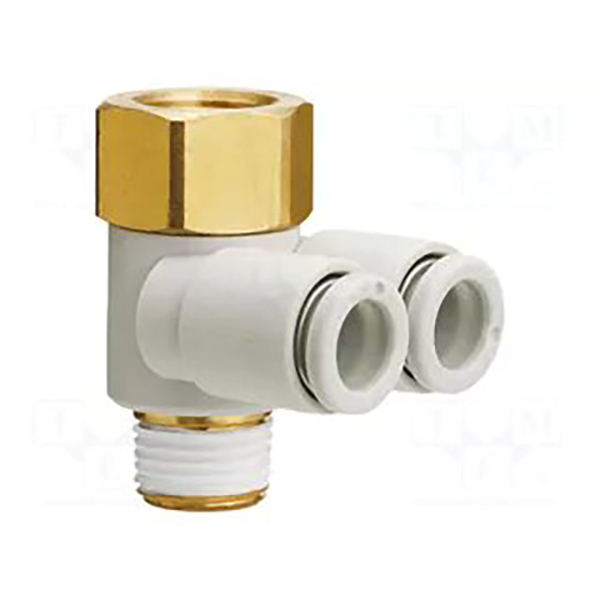

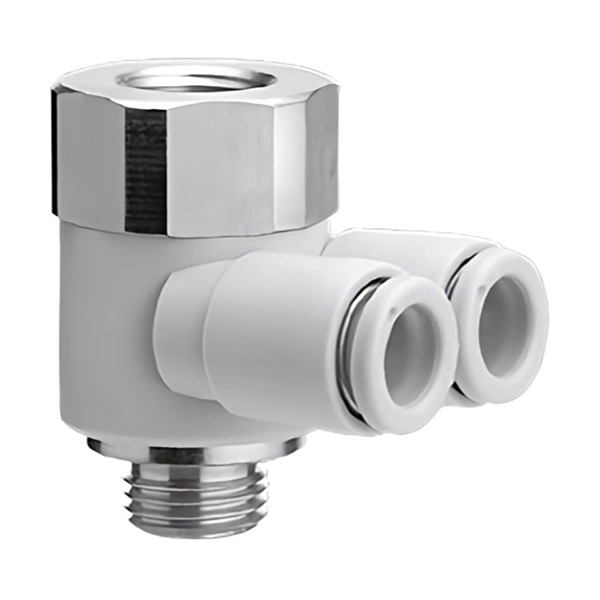

3.2 KQ2ZF (tipo empilhável de 1 entrada e 2 saídas, rosca R + Rc)
Modeloooo
Rosca R/Rc
Tubo ΦD
KQ2ZF04-M5
M5×0,8
4
KQ2ZF04-01S
R1/8
4
KQ2ZF06-01S
R1/8
6
KQ2ZF06-02S
R1/4
6
KQ2ZF08-01S
R1/8
8
KQ2ZF08-02S
R1/4
8
KQ2ZF10-02S
R1/4
10
KQ2ZF10-03S
R3/8
10
KQ2ZF12-03S
R3/8
12
KQ2ZF12-04S
R1/2
12

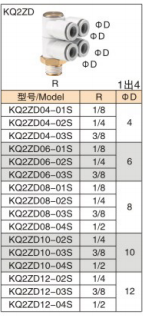

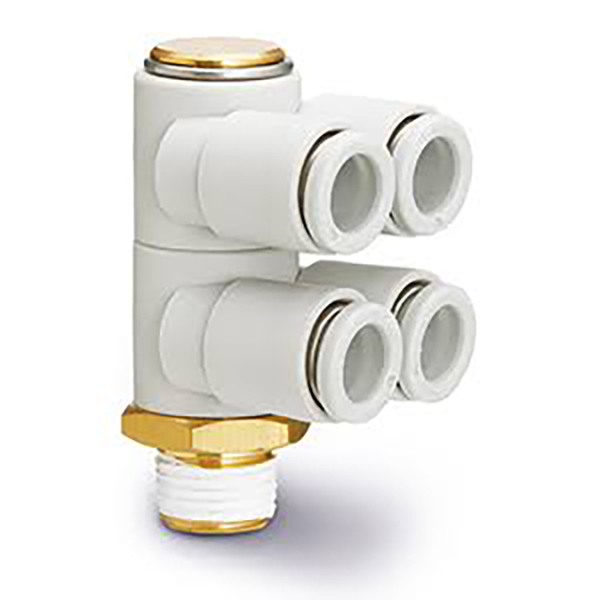

3.3 KQ2ZD (1 entrada 4 saídas)
Modeloooo
Rosca Macho R
Tubo ΦD
KQ2ZD04-01S
R1/8
4
KQ2ZD04-02S
R1/4
4
KQ2ZD04-03S
R3/8
4
KQ2ZD06-01S
R1/8
6
KQ2ZD06-02S
R1/4
6
KQ2ZD06-03S
R3/8
6
KQ2ZD08-01S
R1/8
8
KQ2ZD08-02S
R1/4
8
KQ2ZD08-03S
R3/8
8
KQ2ZD08-04S
R1/2
8
KQ2ZD10-02S
R1/4
10
KQ2ZD10-03S
R3/8
10
KQ2ZD10-04S
R1/2
10
KQ2ZD12-02S
R1/4
12
KQ2ZD12-03S
R3/8
12
KQ2ZD12-04S
R1/2
12

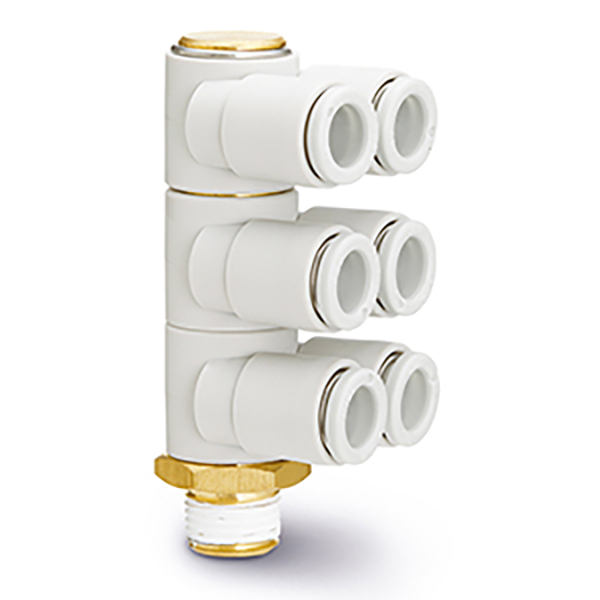

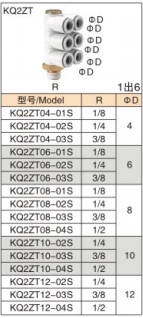

3.4 KQ2ZT (1 entrada 6 saídas)
Modeloooo
Rosca Macho R
Tubo ΦD
KQ2ZT04-01S
R1/8
4
KQ2ZT04-02S
R1/4
4
KQ2ZT04-03S
R3/8
4
KQ2ZT06-01S
R1/8
6
KQ2ZT06-02S
R1/4
6
KQ2ZT06-03S
R3/8
6
KQ2ZT08-01S
R1/8
8
KQ2ZT08-02S
R1/4
8
KQ2ZT08-03S
R3/8
8
KQ2ZT08-04S
R1/2
8
KQ2ZT10-02S
R1/4
10
KQ2ZT10-03S
R3/8
10
KQ2ZT10-04S
R1/2
10
KQ2ZT12-02S
R1/4
12
KQ2ZT12-03S
R3/8
12
KQ2ZT12-04S
R1/2
12
4. Especificações técnicas e de materiais
Item
Parâmetro
Material do corpo
Plástico de engenharia PBT, alta resistência e resistência ao impacto
Componente de thread
Latão niquelado, antiferrugem e resistente à corrosão
Anel de vedação
Borracha nitrílica NBR
Tubulação Compatível
Tubo PU, tubo pneumático de nylon PA
Pressão de Trabalho
0 ~ 1,0 MPa, aplicável para pressão negativa de vácuo
Temperatura operacional
-20℃ ~ +60℃
Método de conexão
Encaixe push-in; pressione o anel de liberação para inserir/remover a tubulação
5. Cenários de aplicação
•Maquinário de automação, matrizes de ventosas robóticas: distribuição multipercurso de fonte de ar única, substitui blocos coletores tradicionais e economiza espaço de instalação
•Fornecimento de ar sincronizado para vários cilindros, tubulação centralizada em torno de ilhas de válvulas compactas
•KQ2ZF pode ser empilhado em série para expandir a quantidade de saída sob demanda, montagem flexível do coletor
•Substituição de importação, substituição direta para acessórios de manifold da série SMC KQ2Z
6. Notas de instalação
• Corte a extremidade do tubo verticalmente plana e insira totalmente o tubo na parte inferior do encaixe para uma vedação confiável.
• Enrole uma pequena quantidade de fita PTFE nas roscas macho e aplique um torque de aperto moderado para evitar rachaduras no corpo de plástico.
• Remoção do tubo: pressione o anel de liberação branco e puxe o tubo para fora simultaneamente.
• Para aplicação KQ2ZF em cascata, garanta a vedação da rosca. Não exceda a pressão nominal após o empilhamento em vários estágios.
