Válvula de retenção de conexão rápida série AKH / AKB

Válvula de retenção de conexão rápida série SOLH AKH / AKB (tipo manga)

Marca: SOLH por Richge Technology | Válvula unidirecional integrada + conexão push-in

1. Visão geral do produto

  A série AKH / AKB é um componente integrado que combinaválvula de retenção + encaixe rápido, projetado para prevenção de refluxo, retenção de pressão e corte de vácuo em circuitos pneumáticos. Tamanho compacto, instalação rápida e pressão de fissuração ultrabaixa.

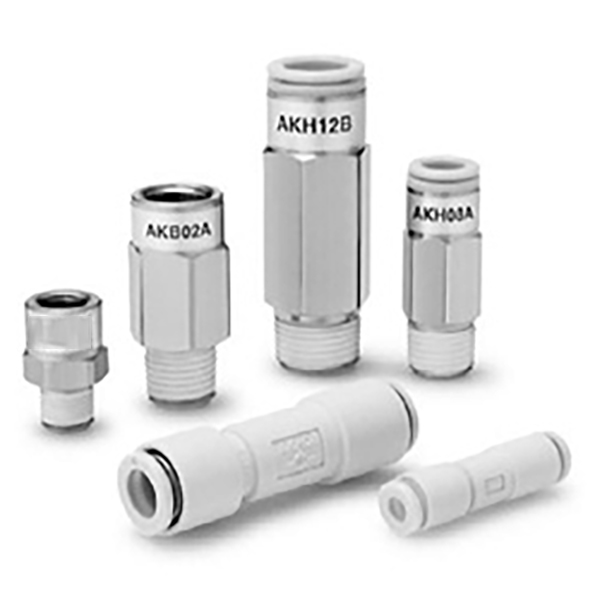

  Diferença principal entre AKH e AKB

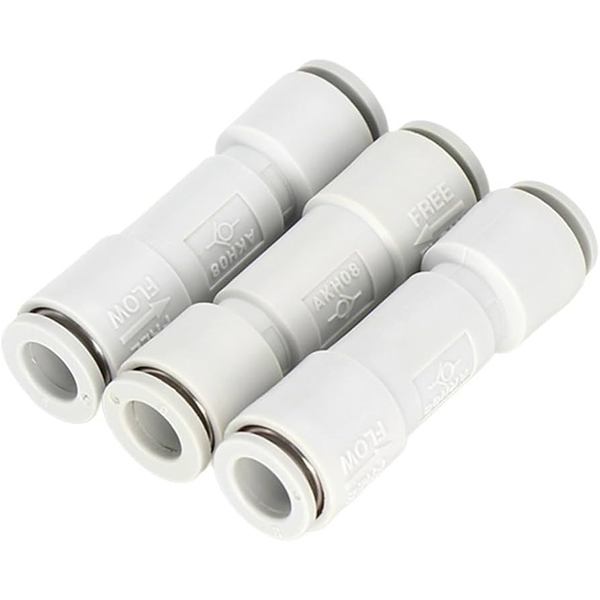

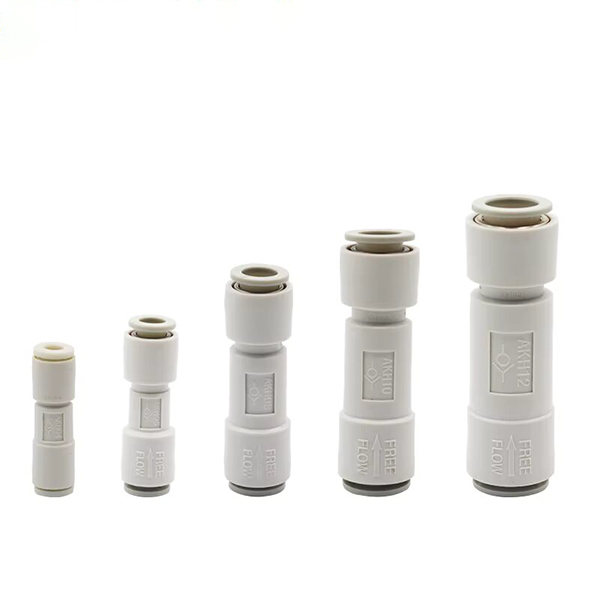

   AKH: Tipo de manga reta com porta dupla push-in, ambos os lados para tubulação de ar (Φ4 ~ Φ12).

   AKB: Uma rosca macho + uma rosca fêmea tipo manga, para anti-refluxo entre portas roscadas

• AKB‑A: Direção do fluxo → Rosca macho → Rosca fêmea

• AKB‑B: Direção do fluxo → Rosca fêmea → Rosca macho

2. Recursos principais

  1. Pressão de fissuração ultrabaixa:0,005MPa (5kPa), adequado para sistemas de vácuo (-100 kPa ~ 1 MPa)

  2. Alta vazão: Grande área de seção transversal efetiva com baixa resistência ao fluxo

  3. Encaixe rápido push-in: Compatível com tubo de nylon PU / PA / nylon macio; “clique” audível quando o tubo trava no lugar

     • Material: Corpo da válvula PBT/liga de zinco; encaixe em latão niquelado; mandíbulas de aperto em aço inoxidável SUS304

     • Pressão máxima de trabalho: 1,5 MPa

     • Temperatura operacional: -5℃ ~ +60℃ (sem condição de congelamento)

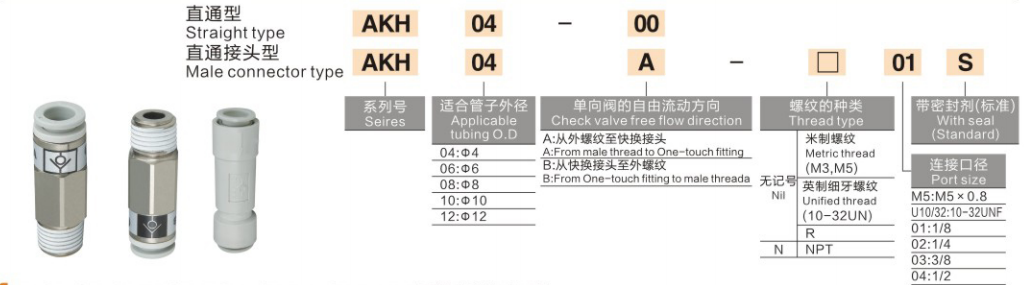

3. Definição e exemplos de código de modelo

 1. AKH (tipo push-in duplo)

      • AKH06‑00: Série AKH, tubo Φ6, portas push-in duplas (-00 = sem rosca)

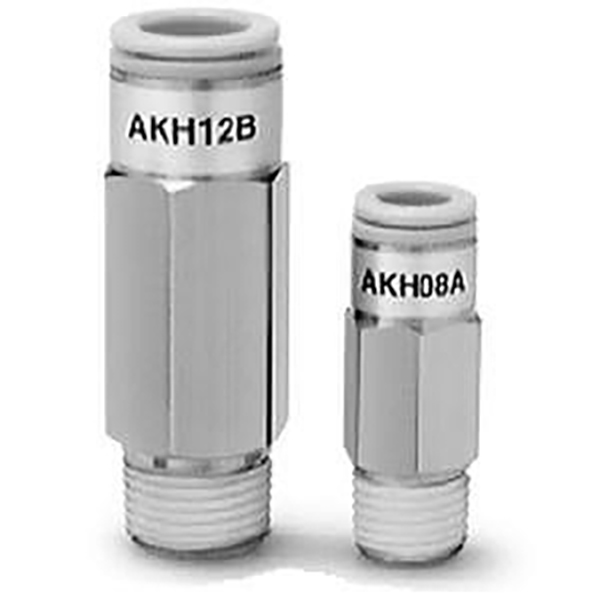

      • AKH08A‑02S: Série AKH, tubo Φ8, rosca macho R1/4, selante de rosca pré-aplicado S

  2. AKB (tipo de manga roscada)

     • AKB02A‑02S: Série AKB, rosca R1/4, direção de fluxo Tipo A (macho → fêmea), selante de pré-revestimento S

4. Especificações padrão

 1. AKH – Válvula de retenção dupla push-in

  2. AKB – Válvula de retenção de manga roscada

5. Aplicações Típicas

     • Manutenção da pressão do cilindro: Evita o afundamento ou desvio da carga

     •. Circuito de vácuo: Evite vazamento de vácuo (ideal para baixa pressão de abertura)

     •. Intertravamento duplo da bomba: protege a bomba de baixa pressão do fluxo reverso de alta pressão

     • Anti-refluxo do circuito derivado: Retenção de pressão independente para múltiplos atuadores

6. Comparação com outras válvulas de retenção

     • AKH / AKB: Design integrado de encaixe rápido / manga, montagem compacta e rápida, conexão direta de tubulação

     • AK2000 / AK4000: Tipo de tubo roscado, maior capacidade de fluxo, sem portas push-in

     • AKP: Com alívio de pressão residual, dedicado para circuitos pneumáticos de segurança
