Junta flutuante série JA / JB / JC / JS

Junta flutuante série SOLH JA / JB / JC / JS | Conector pneumático equivalente da extremidade da haste SMC

Marca: SOLH por Richge Technology | Junta flutuante padrão SMC, substituição direta

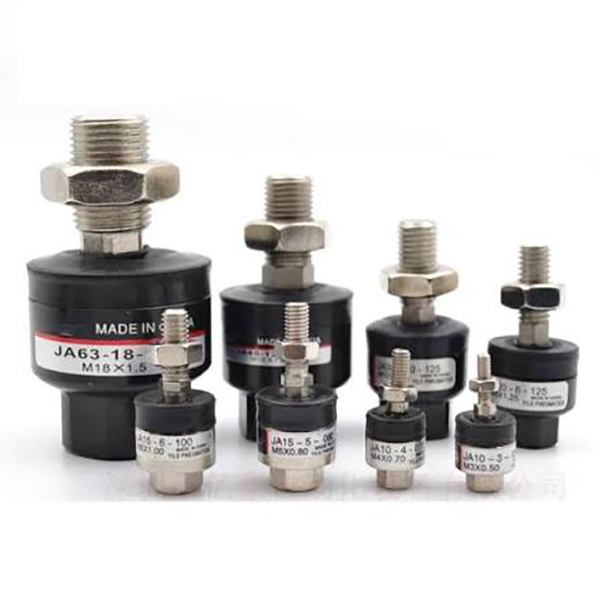

1. Visão geral do produto

  A junta flutuante atua como uma articulação flexível entre a haste do cilindro e a carga. Sua principal função é absorver desalinhamentos de montagem e erros de paralelismo. Ele protege a haste do pistão contra impulso lateral, reduzindo empenamento, desgaste anormal e risco de emperramento. É um acessório essencial padrão para máquinas de automação.

2. Classificação e diferenças de quatro séries

3. Especificações Técnicas Gerais

   Ângulo de giro: ±5° para JA/JB/JS; modelos JC selecionados até ±10°

   Deslocamento permitido: 0,5~1 mm (JA); 0,5mm (JB/JC/JS)

     • Temperatura operacional: -5~+70℃ (padrão); -10~+120℃ (aço inoxidável JS)

     • Tamanhos de rosca: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, combinados com o furo do cilindro

     • Pressão de Trabalho: ≤1 MPa para pneumático; ≤3,5 MPa para versões hidráulicas para serviço pesado

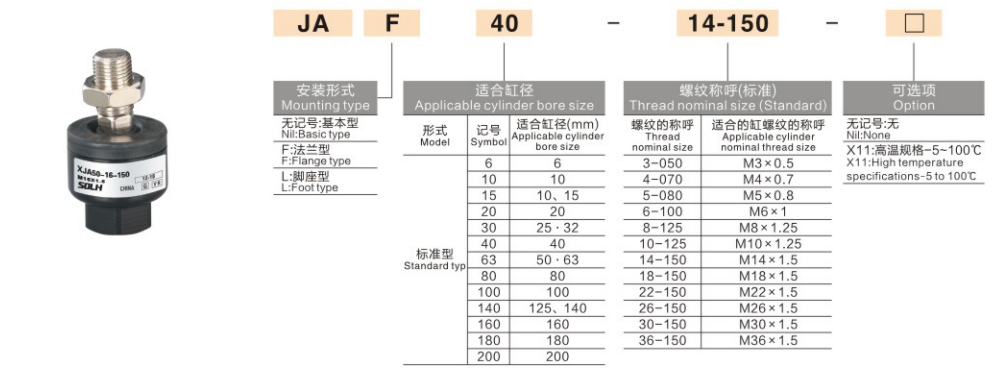

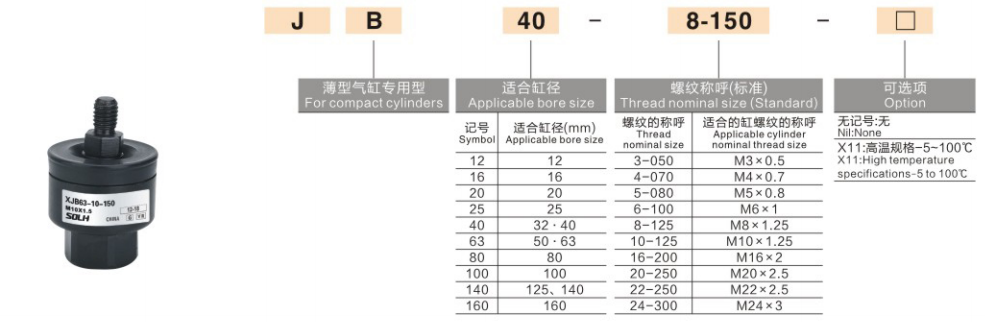

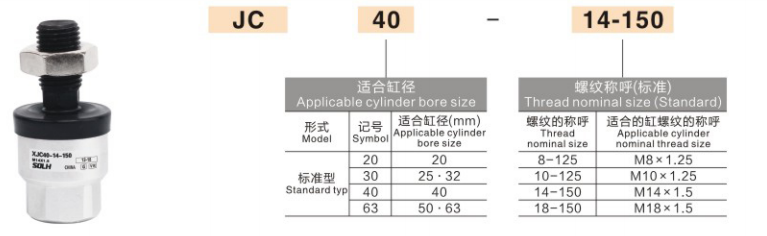

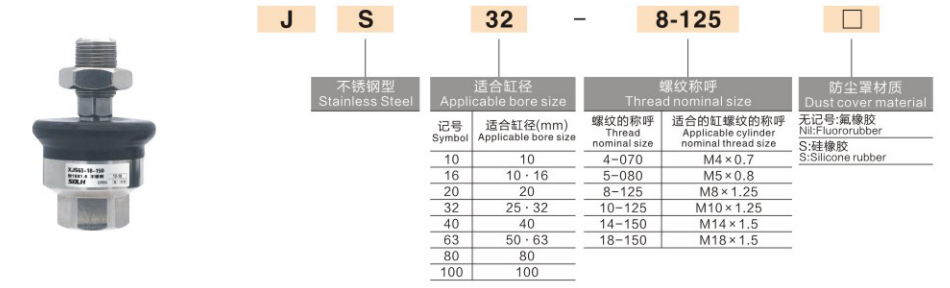

4. Explicação e exemplos do código do modelo

  Tome JA20-8-100 / JB16-6-080 como referência:
  Prefixo JAJB/JC/JS = tipo de série
  1º número (20/16): diâmetro do cilindro correspondente Φ20 / Φ16
  2º número (86): rosca da haste do pistão M8×1,25 / M6×1,0
  Sufixo (100080): dimensão de montagem/código da haste, corresponde ao comprimento total padrão

5. Guia de seleção em 3 etapas

  1. Selecione a série por tipo de cilindro

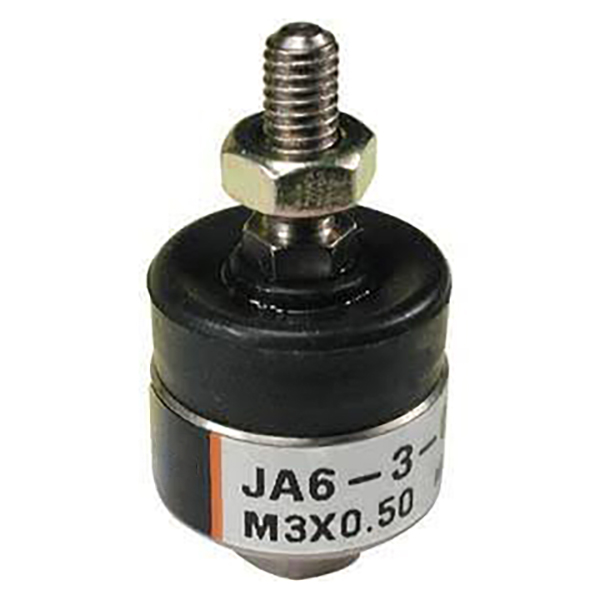

     Cilindro padrão (SC  SI / CP96) → JA, prioridade geral

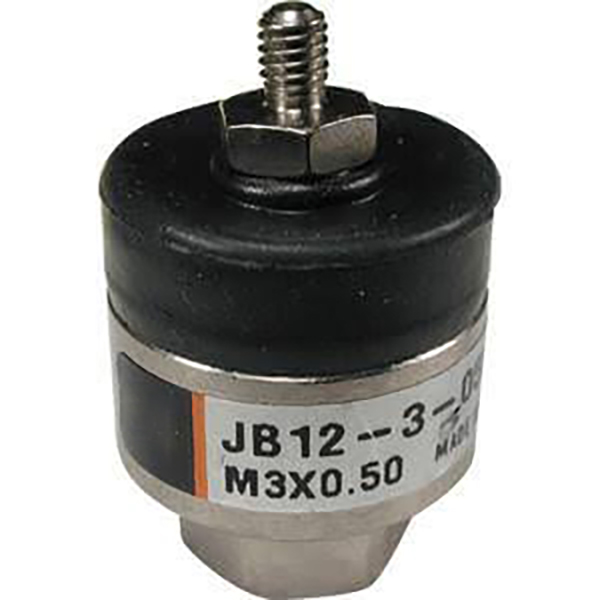

     Cilindro fino (CQ2  CDQ2) → JB, espaço compacto
     Microcilindro  layout ultra apertado → JC ultracurto
     Alimentos  médicos / ambientes úmidos / corrosivos → aço inoxidável JS

  2. Combine a rosca e o tamanho do furo
     Confirme a rosca da haste do pistão (M5  M8/M10 etc.) e o furo do cilindro. Nota: o mesmo furo de marcas diferentes pode ter especificações de rosca diferentes, verifique sempre com o desenho real do cilindro.

  3. Combine carga e condição de trabalho
     Pneumático padrão: série padrão OK

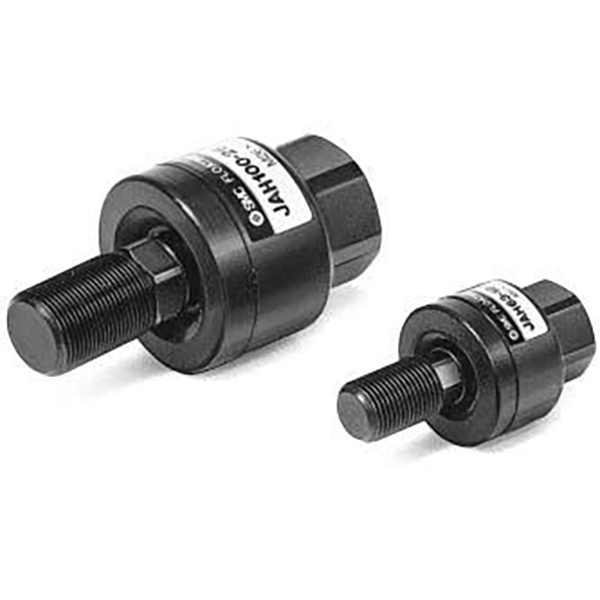

     Carga pesada  hidráulica: escolha junta flutuante dedicada para serviço pesado (não JA normal)
     Alternação de alta frequência: prefira a versão com proteção contra poeira para maior vida útil

6. Notas de instalação e operação

     • Remova a tampa contra poeira antes de rosqueá-la na haste do pistão e reinstale após a montagem para evitar esmagar a tampa.

     • Aplique uma pequena quantidade de fixador de rosca anaeróbico nas roscas. Fita PTFE é proibida; detritos podem obstruir a junta esférica.

     • Siga o torque de aperto especificado. O aperto excessivo bloqueia a junta esférica e desativa a função flutuante.

     • Balance manualmente após a instalação para confirmar o movimento livre sem travar.

7. Declaração de Substituição SOLH

     As juntas flutuantes SOLH JA/JB/JC/JS seguem totalmente a codificação do modelo SMC, dimensões e especificações de desempenho. Substituição direta de peças importadas, com preços competitivos e menor prazo de entrega, ideal para redução de custos de equipamentos em massa.
