Acessórios push-in para ramificação série KQ2D

Acessórios push-in em T de ramificação tipo Y da série SOLH KQ2D | Divisores 1 para 2 pneumáticos equivalentes SMC KQ2D

Marca: SOLH por Richge Technology | Conexões em T pneumáticas de um toque tipo Y KQ2D

1. Visão geral do produto

     A série KQ2D é uma conexão push-in tipo Y pertencente à família de conexões pneumáticas de um toque SOLH KQ2 completas. Adotando um design push-to-connect sem ferramentas, ele divide com eficiência uma fonte de ar em dois circuitos de ar paralelos para sistemas pneumáticos de automação.

     Classificação Estrutural: Estrutura bifurcada em forma de Y de 1 entrada e 2 saídas, disponível em três tipos: T Y de tubo de igual diâmetro, T Y de rosca R cônica imperial e T Y de rosca M métrica fina.

     Material e Compatibilidade: Corpo em PBT de alta resistência, garras de retenção em aço inoxidável, anéis de vedação em borracha nitrílica NBR. Compatível com tubos de poliuretano PU e tubos de náilon PA, dupla finalidade para tubulações de pressão positiva de ar comprimido e pressão negativa de vácuo.

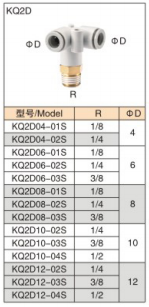

2. Classificação completa do modelo e lista de especificações

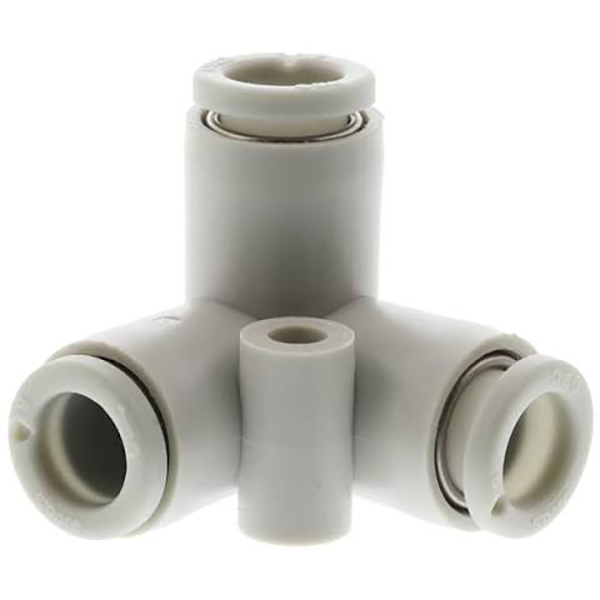

2.1 T Y de diâmetro igual (KQ2Dxx-00, mesmo tamanho de 3 vias sem rosca)

Todas as três portas adotam diâmetro de tubo idêntico e design sem rosca para distribuição de ar balanceada de 1 para 2 em sistemas de tubulação com a mesma especificação.

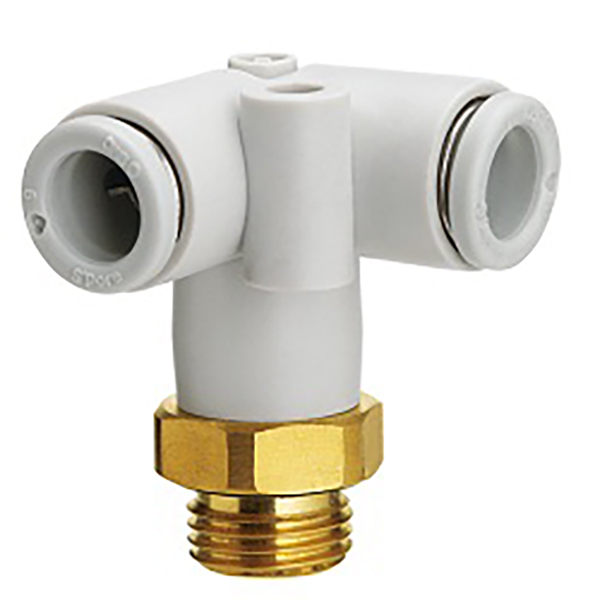

2.2 Rosca macho cônica imperial R Y Tee (entrada de rosca inferior, saídas de tubo duplo)

Rosca macho cônica imperial R inferior para entrada de fonte de ar, duas portas push-in paralelas superiores para conexão de tubo, adequadas para instalação rosqueada e ramificação fixa de fonte de ar.

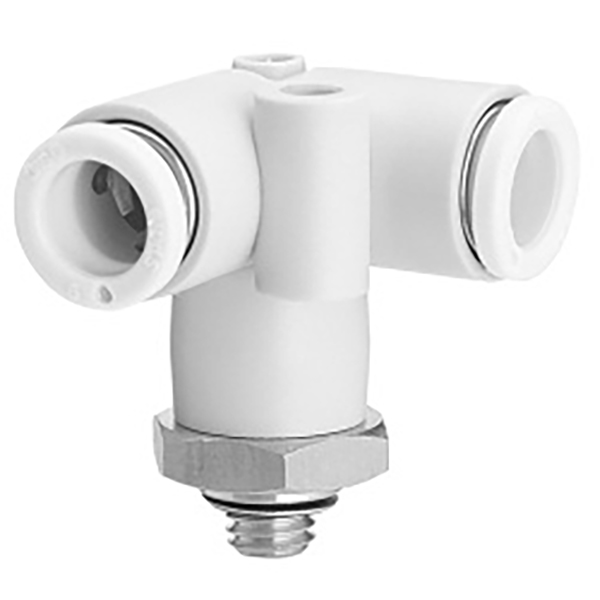

2.3 Rosca macho fina métrica M Y Tee (entrada de rosca M inferior, saídas de tubo duplo)

Rosca macho fina métrica de precisão inferior, estrutura compacta para módulos pneumáticos em miniatura e tubulação de equipamentos de automação para pequenos espaços.

3. Especificações Técnicas

4. Cenários de aplicação

     • Distribuição de fontes de ar 1 para 2 para linhas de produção automatizadas e circuitos pneumáticos de fixação

     • Fornecimento de ar síncrono com ventosa dupla para sistemas robóticos de vácuo com efetores finais

     • Divisão de pipeline paralela para operação síncrona de cilindro duplo

     • Roteamento de tubos compacto e organizado para equipamentos pneumáticos em espaços estreitos

5. Guia de seleção: KQ2D Y-Tee vs KQ2T T-Tee

     • Camiseta tipo Y KQ2D: Adota bifurcação suave em forma de Y com duas saídas paralelas. Apresenta menor turbulência no fluxo de ar e menor queda de pressão, proporcionando uma distribuição mais equilibrada do fluxo de ar. Otimizado para espaços de instalação estreitos e roteamento de tubulação paralelo no mesmo lado, perfeitamente adequado para ventosas duplas síncronas e sistemas de cilindro duplo.

     • Camiseta tipo T KQ2T: Estrutura clássica ortogonal em forma de T com ramificação lateral vertical. Projetado para desvio lateral vertical padrão de tubulações de 90°, ideal para layouts regulares de máquinas e cenários de ramificação lateral de tubulações principais.

     • Dica de seleção: EscolherKQ2D para espaços estreitos e tubos dispersos paralelos do mesmo lado; EscolherKQ2T para saída lateral vertical de tubulação e layout tradicional de ramificação em ângulo reto.
