Acessórios push-in multiportas tipo Y da série KQ2U / KQ2UD

Acessórios push-in multiportas tipo Y da série SOLH KQ2U / KQ2UD | Conector coletor pneumático

Marca: SOLH por Richge Technology | SMC KQ2U / KQ2UD Equivalente Y Multi-saída One-Touch Fitting

1. Visão geral do produto

     KQ2U é um divisor push-in tipo Y de 1 entrada e 2 saídas; KQ2UD é um coletor push-in tipo Y de 1 entrada e 4 saídas. Ambos pertencem à série de conexões pneumáticas de um toque SOLH KQ2. Construído com corpo em PBT e rosca macho em latão niquelado. Plug-and-play direto para tubulação de ar PU, não é necessária fita PTFE. Projetado para divisão de circuito de ar 1 para 2 / 1 para 4, totalmente intercambiável com SMC KQ2U / KQ2UD. Amplamente adotado em equipamentos de automação, ventosas a vácuo e distribuição de ar de atuadores pneumáticos.

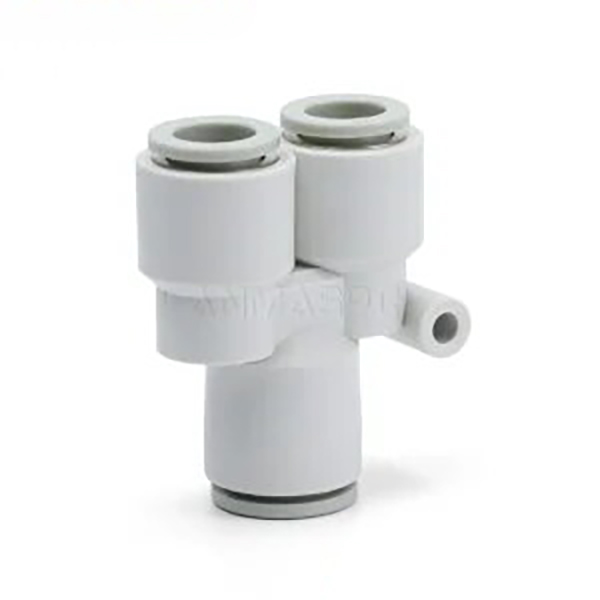

     KQ2U: 1 entrada, 2 saídas (formato de Y dividido em 1 a 2)

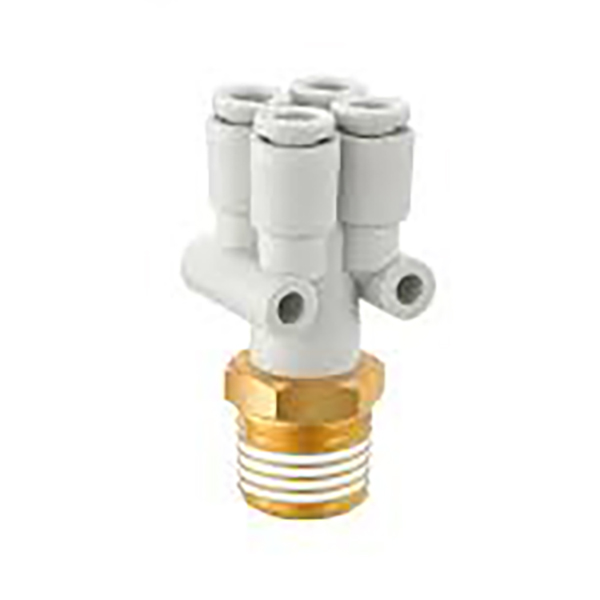

     KQ2UD: 1 entrada, 4 saídas (formato de Y dividido em 1 a 4)

2. Regras de nomenclatura de modelo

2.1 KQ2U (divisor Y de 1 entrada e 2 saídas)

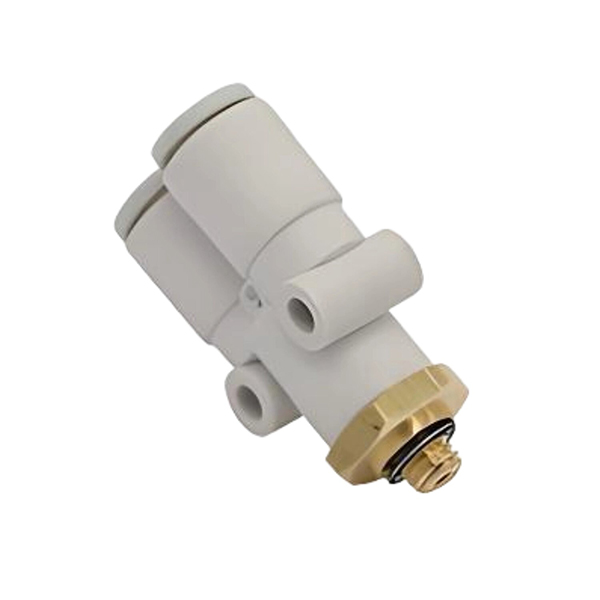

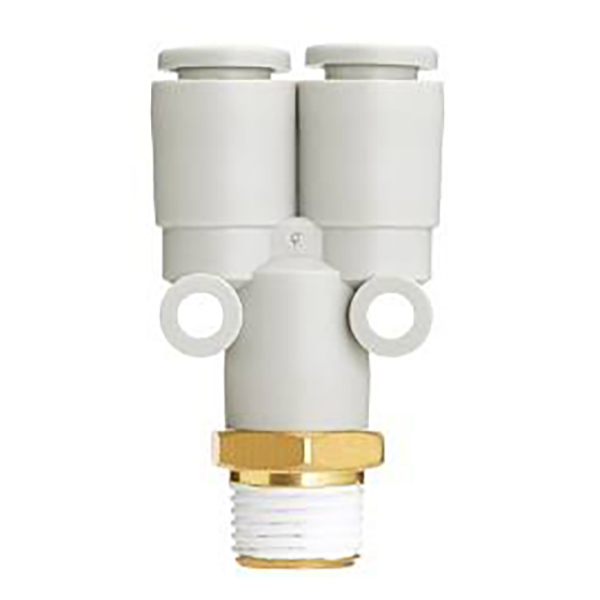

  1. versão de rosca macho KQ2Uxx-xxS Exemplo: KQ2U06-02S
     KQ2U: conexão tipo Y de 1 entrada e 2 saídas
     06: OD do tubo das portas de saída Φ6mm
     02S: Rosca cônica macho R1/4 (S = rosca macho cônica R)
     Código da linha: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

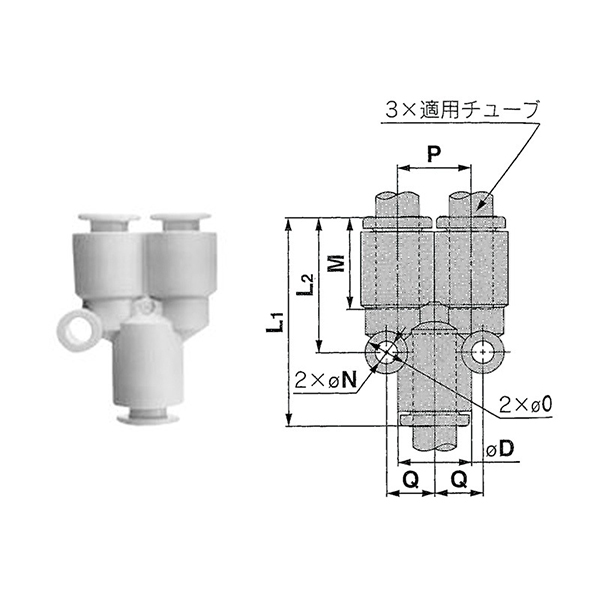

  2. Versão reta do tubo de diâmetro igual KQ2Uxx-00 Exemplo: KQ2U08-00
     A entrada e duas saídas compartilham diâmetro externo de tubo idêntico, todos de Φ8mm

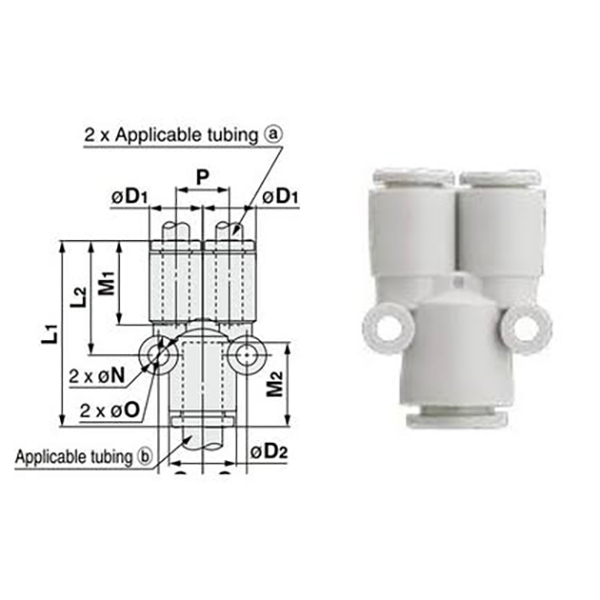

  3. Versão de redução direta KQ2Uxx-yy Exemplo: KQ2U04-06
     Duas saídas Φ4; entrada principal Φ6, diâmetro diferente reduzindo divisão

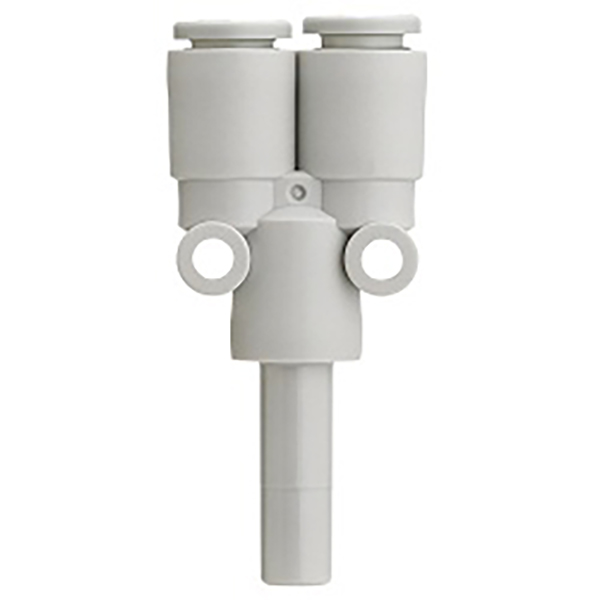

 4. Versão de plugue farpado KQ2Uxx-99

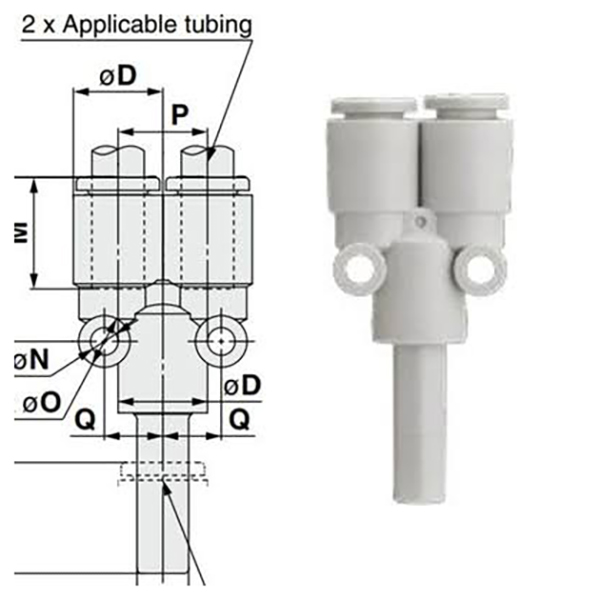

     Haste de plugue rígido de plástico na parte inferior, insere-se na porta de encaixe fêmea para divisão de 1 entrada e 2 saídas

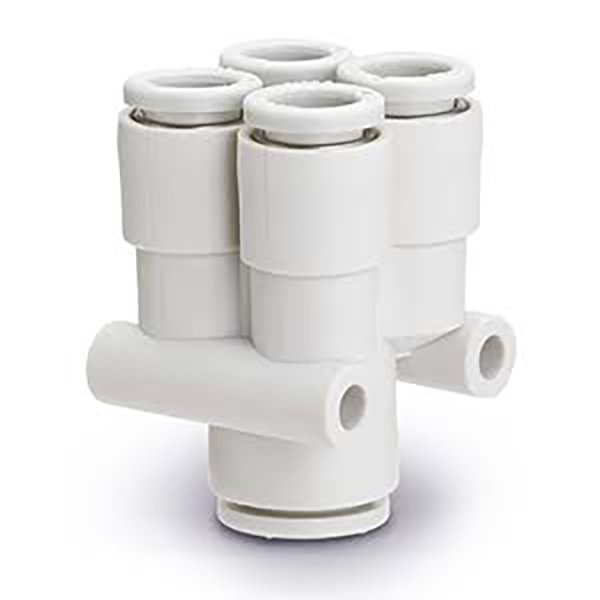

2.2 KQ2UD (coletor Y de 1 entrada e 4 saídas)

  1. Versão de rosca macho KQ2UDxx-xxS Exemplo: KQ2UD08-03S
     Entrada de rosca macho R38, quatro saídas para tubulação Φ8

  2. Versão do tubo de redução KQ2UDxx-yy Exemplo: KQ2UD04-06
     Quatro saídas Φ4, entrada principal Φ6, distribuição redutora multiportas

3. Tabela de resumo de especificações

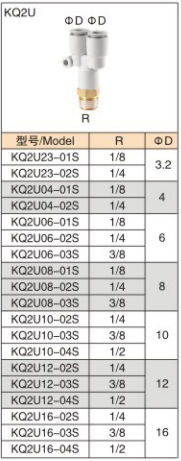

3.1 KQ2U (divisor Y de 1 entrada e 2 saídas)

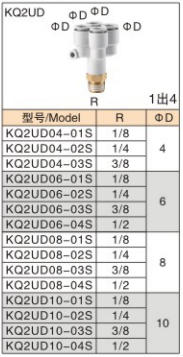

3.2 KQ2UD (coletor Y de 1 entrada e 4 saídas)

4. Especificações Técnicas Gerais

5. Recursos do produto

     • Montagem rápida push-in: Tubo inserido para vedação instantânea. Pressione o colar de liberação branco para remover o tubo, melhorando muito a eficiência da montagem.

     • Distribuição de ar multipercurso: KQ2U para divisão 1 para 2, KQ2UD para divisão 1 para 4. Distribuição centralizada de fontes de ar para simplificar o roteamento aéreo.

     • Opção de redução disponível: Versões de diâmetros iguais e redutores para conexão de diferentes tamanhos de tubos.

     • Vedação de rosca confiável: Rosca macho em latão niquelado com alta resistência à corrosão e resistência mecânica.

     • Tamanho compacto: Ocupa pouco espaço para montagem confinada, amplamente utilizado em manipuladores, gabaritos e módulos de ventosas.

6. Aplicações Típicas

     • Divisão de matriz de ventosas (várias ventosas compartilham uma única fonte de vácuo)

     • Fornecimento de ar multicilindro para equipamentos de automação

     • Circuitos pneumáticos para máquinas de embalagem, equipamentos 3C e máquinas de moldagem por injeção

     • Divisão de linha de ar para inspeção pneumática e gabaritos de teste

7. Notas de instalação

     • Corte o tubo perpendicularmente sem rebarbas; rebarbas podem riscar o anel de vedação e causar vazamento de ar.

     • Empurre a tubulação totalmente para baixo e confirme se o colar de liberação trava a tubulação com segurança.

     • Não é adequado para água, óleo ou fluidos corrosivos fortes. Somente para serviços de ar comprimido e vácuo.

     • Evite dobrar repetidamente na raiz da junta para evitar rachaduras no plástico.
