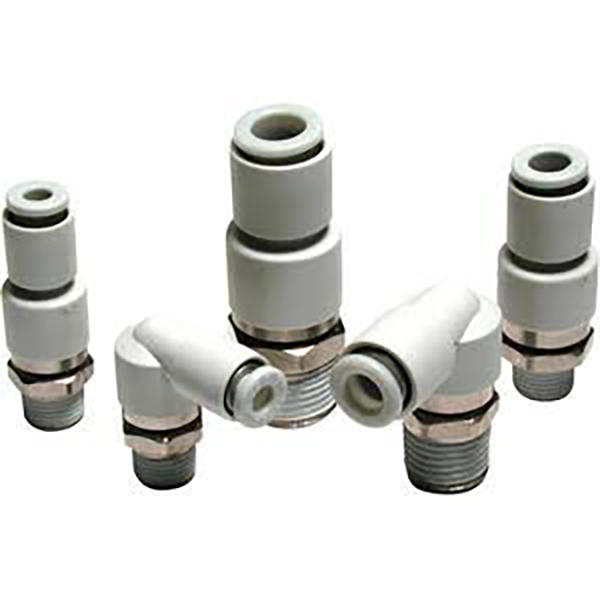

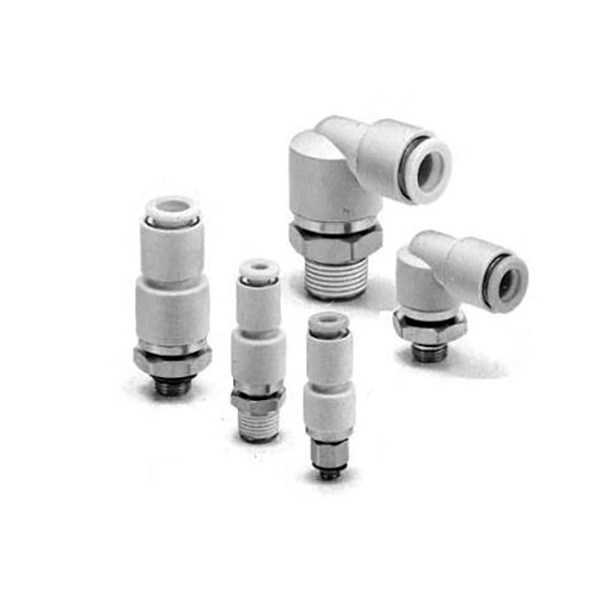

Conexões push-in giratórias série KS / KX

Conexões push-in giratórias série SOLH Taxa de câmbio

Marca: SOLH por Richge Technology | União Rotativa Pneumática Rotativa 360°

1. Visão geral do produto

  As séries KS / KX são conexões push-in giratórias projetadas para rotação contínua de 360° e aplicações oscilantes, como manipuladores robóticos, mesas rotativas e extremidades de cilindros oscilantes. Eles evitam que o tubo de ar se enrosque, torça ou se separe durante o movimento.

     • KS = Tipo giratório padrão (rolamento de esferas único)

     • KX = Tipo giratório de alta velocidade (rolamentos de esferas duplos)

2. Diferença central: KS vs KX

     • Tipo padrão KS: Rolamento de esferas único, baixo torque. Velocidade máxima: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Adequado para oscilação de velocidade média-baixa e rotação intermitente.

     • Tipo KX de alta velocidade: Rolamentos de esferas duplos, torque ultrabaixo, rotação mais suave. Velocidade máxima: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Adequado para rotação contínua de alta velocidade e oscilação frequente.

3. Recursos principais

     • ✅ Rotação Livre de 360°: O conjunto de rolamento integrado elimina nós e torções da tubulação nas extremidades rotativas.

     • ✅ Baixo Torque Rotacional: Apenas 0,006～0,022 N·m a 0,5 MPa, carga extra mínima nos eixos de movimento.

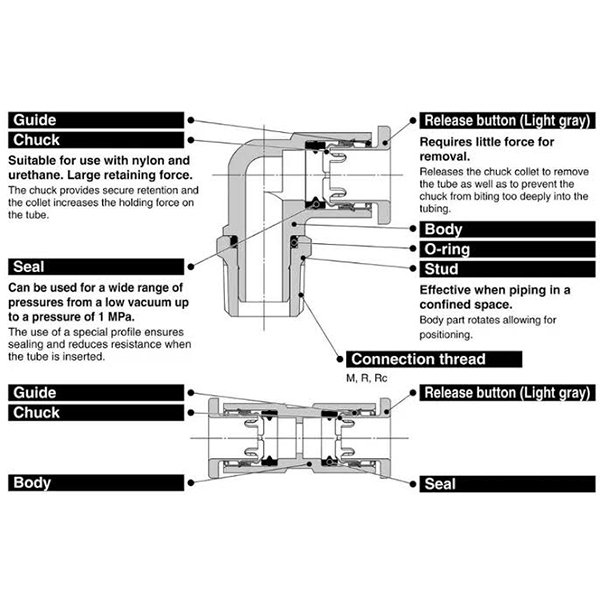

     • ✅ Estrutura Interna Anti-rotação: Evita que a tubulação gire junto com a conexão e prolonga a vida útil do tubo.

     • ✅ Construção sem cobre: Niquelagem eletrolítica, utilizável em ambientes com restrição de cobre (semicondutores, processamento de alimentos, médicos).

     • ✅ Pressione para conectar: Compatível com tubos φ4/φ6/φ8/φ10/φ12 PU, náilon e náilon macio. Bloqueio automático na inserção, pressione o colar para liberação rápida.

     • ✅ Compatível com vácuo: −100 kPa ~ 1,0 MPa (não recomendado para retenção crítica de vácuo devido a pequenos vazamentos inerentes).

     • ✅ Selante pré-revestido de rosca (sufixo S): Opção padrão; nenhuma fita PTFE necessária durante a instalação.

4. Nomenclatura e exemplos de modelos

  Série Padrão KS

     • KSH06-02S: Reto (H), tubo φ6, rosca R1/4, selante pré-aplicado (S)

     • KSL08-01S: Cotovelo (L), tubo φ8, rosca R1/8, selante pré-aplicado (S)

  Série KX de alta velocidade

     • KXH04-M5: Reto (H), tubo φ4, rosca métrica M5×0,8

     • KXL10-03S: Cotovelo (L), tubo φ10, rosca R3/8, selante pré-aplicado (S)

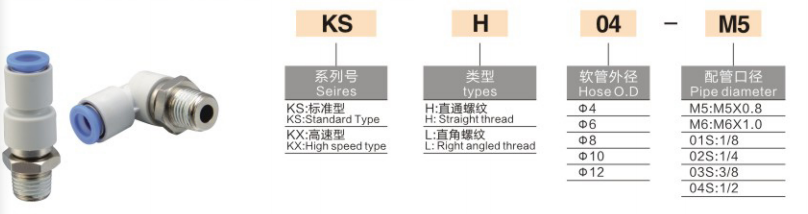

  Regra de nomenclatura

5. Especificações Técnicas

Parâmetros Comuns

Torque rotacional @ 0,5 MPa (N·m)

Velocidade Máxima de Rotação (rpm)

6. Cenários de aplicação

     1. Pulso/articulação do robô: Evita que os tubos se enrosquem nos efetores finais rotativos do robô.

     2. Mesas indexadas rotativas: Fornecimento de ar contínuo de 360° para mesas giratórias de alta velocidade.

     3. Extremidades oscilantes do cilindro: Mecanismos oscilantes e giratórios para liberar tensões de torção nas linhas de ar.

     4. Automação geral: Unidades pneumáticas com oscilação frequente e rotação intermitente.

7. Acessórios push-in KS / KX vs KQ comuns

8. Guia de seleção

     • Oscilação de baixa velocidade (≤500 rpm) →KS, melhor custo-desempenho

     • Rotação contínua de alta velocidade (>500 rpm) →KX, rolamento duplo para maior vida útil

     • Ambientes sem cobre e sensíveis ao vácuo → Prefira Taxa de câmbio
