Série de componentes pneumáticos

Junta de manilha de orelha dupla tipo Y SOLH para extremidade da haste do cilindro pneumático, conector de garfo padrão intercambiável com peças SMC/AirTAC. Rosca interna M10 × 1,25-M27 × 2 combinando com furos de 32-125 mm, furo de pino φ10-27 mm, giro de plano único de ± 5 °. Aço carbono enegrecido/galvanizado ou aço inoxidável. Ideal para terminais de carga de orelha única com alta carga em mecanismos push pull e articulados.

Junta flutuante tipo SOLH F para extremidade da haste do cilindro pneumático, conector de compensação de cabeça esférica flexível. Absorve o desalinhamento axial/radial (axial ±1,5mm, angular ±2°~±5°), elimina a força lateral e protege as vedações do cilindro. Roscas M6×1,0-M20×1,5 correspondentes a furos de 16-100mm, alumínio anodizado ou inoxidável 304. Intercambiável com a série AirTAC F, SMC JAF/JAHF. Ideal para montagem por pressão, linhas de montagem e transporte de curso longo.

Rolamento de extremidade de haste tipo olho de peixe SOLH U para extremidade de haste de cilindro pneumático, junta articulada universal de 360° com giro de ±13°~±15°. Compensa desvios coaxiais de até 2 mm, elimina forças laterais e protege as vedações dos cilindros. Roscas M6 × 1,0-M27 × 2 correspondentes a furos de 16-125 mm, opções de aço para rolamento / cobre autolubrificante / aço inoxidável 304. AirTAC FU e SMC PHS intercambiáveis. Ideal para mecanismos de carga de alta velocidade, excêntricos e multiângulos.

Acoplador rápido pneumático de travamento automático tipo SOLH C, design de travamento automático de esfera de aço para operação com uma única mão. Vedação NBR, pressão de trabalho 0-1,0MPa. Opções de aço/plástico niquelado. Série PP10 ~ PP40, PF / PH / SP / SM para tubo PU Φ4 × 6 ~ Φ8 × 12 e roscas G1/4, G3/8, G1/2. Marca cruzada intercambiável com SMC e AirTAC. Amplamente utilizado para compressores de ar, ferramentas pneumáticas e linhas pneumáticas de geradores de vácuo.

SOLH KQ2H encaixe reto de um toque, substituição direta para SMC KQ2H. Corpo em POM, rosca em latão niquelado, vedação em NBR. Funciona com ar comprimido de até 1,0 MPa e vácuo de até -95 kPa. Abrange tubos PU/PA Φ2-Φ16, roscas cônicas métricas M e R, configurações de diâmetro igual e redutoras. Ideal para geradores de vácuo, microcilindros e tubulações pneumáticas de automação confinada.

SOLH KQ2F encaixe de encaixe com um toque, substituição direta para SMC KQ2F. Corpo em latão niquelado, vedação NBR, funciona para vácuo (-0,1MPa) até 1,0MPa de ar comprimido. Uma extremidade para tubo PU/PA/FEP/PFA, uma extremidade com rosca fêmea M5/Rc1/8~Rc1/2. Design giratório compacto para tubulações em espaços apertados, amplamente utilizado em válvulas solenóides, cilindros e circuitos de vácuo de automação.

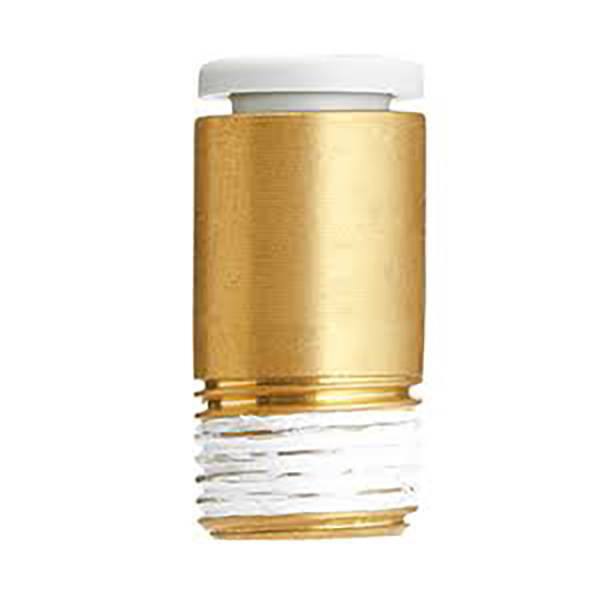

SOLH KQ2S encaixe com um toque, substituição direta do SMC KQ2S. Corpo em latão niquelado, vedação NBR, funciona para vácuo (-0,1MPa) até 1,0MPa de ar comprimido. Uma extremidade para tubo PU/PA, extremidade roscada macho com soquete sextavado interno embutido, permite o aperto com chave sextavada em espaços apertados. Ótimo para ilhas de válvulas compactas, fiação pneumática de alta densidade e sistemas de adsorção a vácuo.

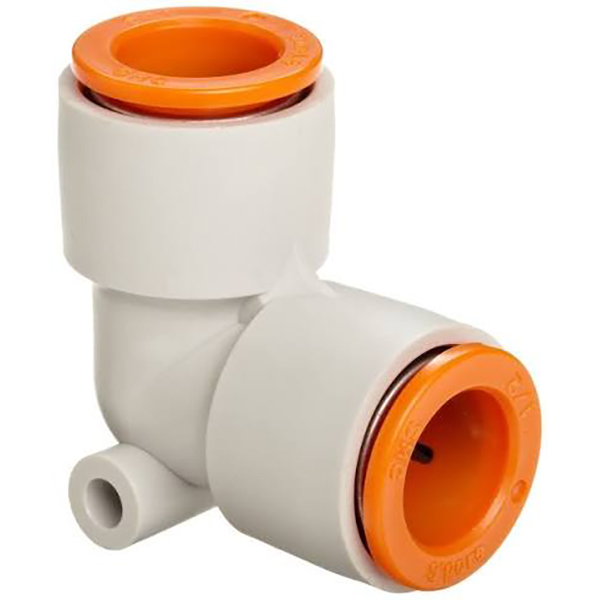

SOLH KQ2L encaixe de cotovelo de 90 ° com um toque, substituição direta para SMC KQ2L. Corpo POM, vedação NBR, suporta ar comprimido de 0 ~ 1,0 MPa e vácuo de até 95 kPa. Vários estilos: rosca macho, cotovelo de diâmetro igual, cotovelo de haste e cotovelo de haste redutora para tubo PU/PA. Perfeito para tubulações de 90° que economizam espaço em geradores de vácuo, válvulas solenóides e máquinas de automação.

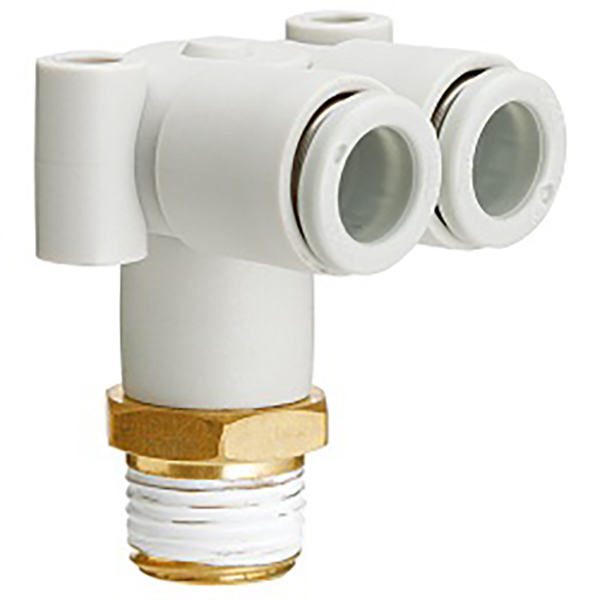

SOLH KQ2LU Conexão push-in de cotovelo duplo tipo L 1 a 2, intercambiável com SMC KQ2LU. Design de 90° com uma entrada e duas saídas para fluxo de ar equilibrado. Corpo POM, rosca de latão niquelado e vedação NBR, funciona para ar comprimido de 0 ~ 1,0 MPa e vácuo de -95 kPa. Múltiplas opções de rosca e diâmetro igual para tubos PU/PA, amplamente utilizados em efetores finais robóticos e ramificações de ventosas a vácuo.
