Interruptor de pressão mecânico de tubo reed série IS10

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série SOLH IS10 é um pressostato mecânico de tubo de palheta sem contato (palheta seca), componente básico de monitoramento de pressão para circuitos pneumáticos padrão. Apresentando estrutura compacta simples e desempenho de ciclo longo ultraconfiável, é amplamente compatível com três unidades do lubrificador regulador de filtro de ar FRL para detecção de pressão de ar em tempo real e saída de sinal de intertravamento.

Princípio de funcionamento e estrutura central interna

  1. Princípio Operacional

     -- O ar comprimido empurra o pistão contra a tensão da mola, o ímã embutido no pistão se move perto do tubo de palheta para completar o gatilho magnético e a condução do circuito. Quando a pressão do ar cai abaixo do limite de reinicialização, a mola empurra o pistão para trás, o ímã se afasta do tubo reed e o circuito é interrompido.

  2. Peças estruturais principais

     -- Pistão com ímã permanente integrado: detecta o deslocamento da pressão do ar

     -- Tubo Reed (interruptor reed seco): Atuação magnética sem contato, abrasão de contato mecânico zero

     -- Parafuso de ajuste de pressão: limite de disparo definido manualmente com chave de fenda

     -- Janela de visualização graduada mecânica: leitura direta do valor de pressão predefinido em unidade MPa

Tabela de especificações técnicas básicas padrão

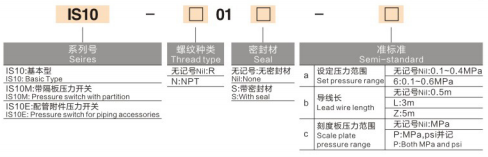

Modelo de série completa e dois estilos de montagem

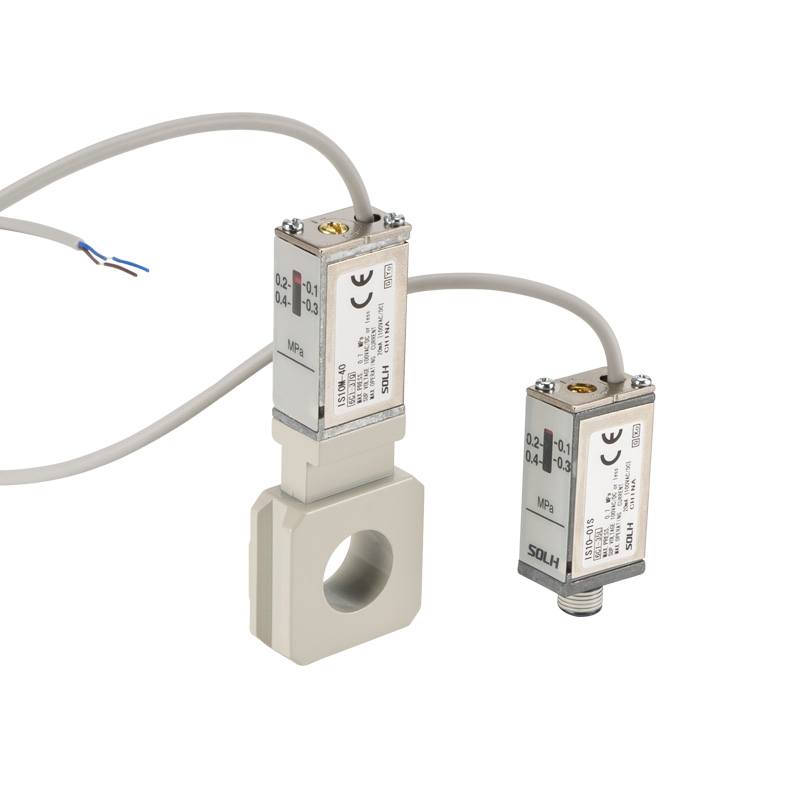

Duas estruturas de instalação convencionais para diferentes demandas de layout:

  1. Tipo de montagem de rosca em linha (IS10-01S)

     -- Instalação direta do parafuso via porta de rosca R1/8, compatível com cilindro único, saída de válvula solenóide e mini unidades de serviço de ar individuais.

  2. Tipo de montagem em base múltipla (IS10M / IS10E)

     - IS10M equipado com base de fixação quadrada na lateral, pode ser preso diretamente em três unidades FRL modulares AC padrão SMC sem acessórios de adaptador extras, economizando espaço de instalação interna do gabinete.

Principais vantagens competitivas do produto

  1. Zero desgaste de contato mecânico

     -- Disparo de palheta magnética sem contato, sem faísca elétrica no ponto de contato; vida útil 5 a 10 vezes maior do que os pressostatos mecânicos tradicionais de microcontato, como o IS3000.

  2. Calibração de pressão off-line intuitiva

     -- Janela lateral de escala graduada MPa integrada, ajuste o parafuso de ajuste com chave de fenda; o limite de pressão pode ser definido sem fonte de alimentação no local.

  3. Compatibilidade universal de carga AC e DC

     -- Suporta todas as tensões AC/DC abaixo de 100 V, pode acionar diretamente válvulas solenóides em miniatura ou conectar terminais de entrada digital do PLC sem relé intermediário.

  4. Design compacto e leve em miniatura

     -- 16% mais leve e 11% menor em volume do que a série IS1000 da antiga geração, adapta-se perfeitamente ao layout de equipamentos automatizados estreitos e altamente integrados.

Correspondência a cenários típicos de aplicação industrial

  1. Monitoramento e alarme de baixa pressão da fonte de ar principal

     -- Instalado na saída de três unidades FRL; envia sinal de alarme de intertravamento quando a pressão de alimentação cai abaixo de 0,4 MPa para proteger vibradores pneumáticos e martelos contra danos de impulso insuficientes.

  2. Confirmação da posição de curso completo do cilindro

     -- Quando o cilindro se estende totalmente, a pressão da câmara aumenta para o valor predefinido para emitir o sinal de disparo para intertravamento sequencial da próxima ação da estação de produção.

  3. Proteção de segurança do circuito vibrador

     -- Monitorar em tempo real a pressão do ar de trabalho; corte a fonte de alimentação da válvula de escape rápido quando a pressão for inferior ao limite, evite a queima do vibrador causada pela força de vibração fraca.

Resumo de uma frase

     O pressostato de tubo reed sem contato da série SOLH IS10 oferece montagem de rosca em linha e variantes de encaixe do coletor FRL, com faixa ajustável de 0,1 ~ 0,6 MPa, vida útil de ciclo longo de 5 milhões e calibração de pressão off-line, sensor de monitoramento de pressão de ar compacto ideal de baixo custo para cilindros, vibradores e circuitos pneumáticos de automação geral.
