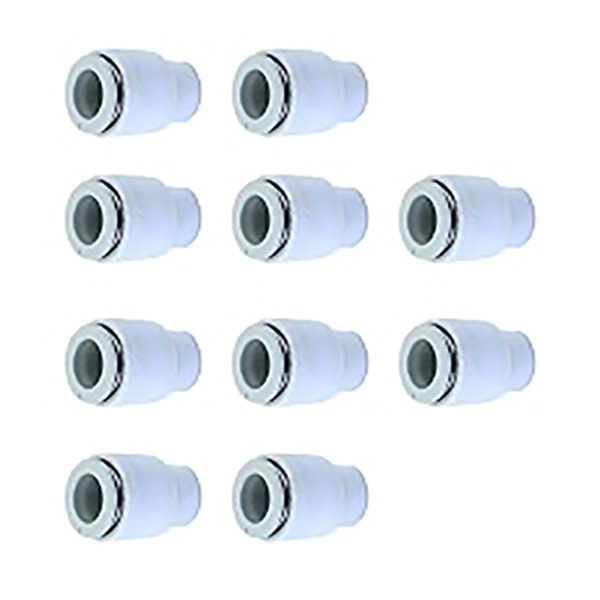

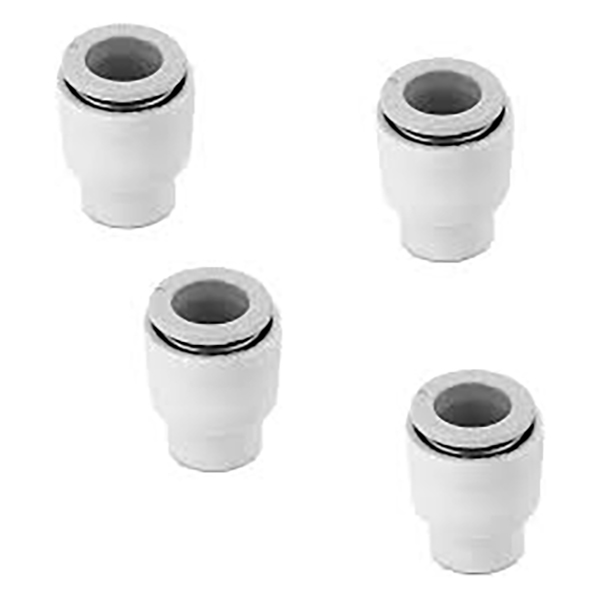

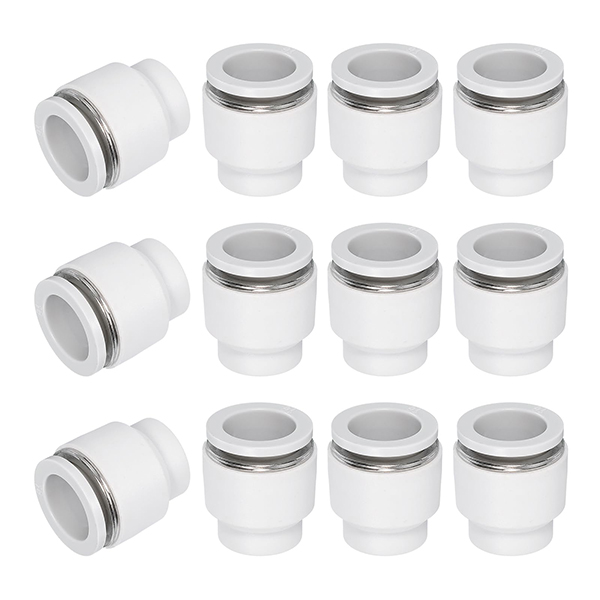

KQ2C Push Fit Tampa de extremidade fêmea de plástico

Boné push-in série SOLH KQ2C | Plugue de tubo pneumático para conexões One-Touch KQ2

Marca: SOLH por Richge Technology | Plugue de tubo push-in equivalente SMC KQ2C para conexões da série KQ2

1. Visão geral do produto

     KQ2C é uma tampa push-in dedicada (plugue de tubo) combinada com conexões pneumáticas da série SOLH KQ2. Ele foi projetado para vedação temporária de portas de tubos de ar push-in não utilizadas para fechar rapidamente circuitos de ar, um acessório essencial para comissionamento de sistemas pneumáticos e manutenção de portas reservadas.

2. Regra de nomenclatura de código de modelo

  Formato: KQ2C□□
     KQ2: Série de conexões instantâneas SMC de 2ª geração
     C: Tampa, plugue do tubo push-in
     □□: Diâmetro externo do tubo correspondente (mm)
  Exemplos:
     KQ2C04: Adapta-se à porta push-in de Φ4mm
     KQ2C06: Adapta-se à porta push-in de Φ6mm (tamanho mais popular)
     KQ2C08: Adapta-se à porta push-in de Φ8mm

3. Estrutura e recursos principais

3.1 Projeto Estrutural

      Design cilíndrico push-in com tubo de ar correspondente ao perfil, inserido diretamente nas portas de um toque

      Princípio de vedação: Comprima a vedação NBR interna dentro da conexão após a inserção para formar uma vedação confiável, sem necessidade de ferramentas extras

      Design anti-queda: travado firmemente por mandíbulas de aço inoxidável dentro da porta de encaixe após a inserção. Pressione o colar de liberação na conexão para remover a tampa facilmente.

3.2 Principais vantagens

     • Plug-and-play: Instalação sem ferramentas, insira diretamente na porta de vedação, montagem e desmontagem rápidas

     • Compatibilidade total: Funciona com todas as portas de um toque da série KQ2, incluindo os tipos T/L/U/E/UD/UT/VD/VT

     • Desempenho confiável: Classificado para pressão de trabalho total do sistema, suporta vácuo até -100kPa com risco zero de vazamento

     • Tamanho compacto: Economiza espaço de instalação, ideal para gabinetes de controle e espaços internos apertados de máquinas

     • Material durável: Corpo em plástico de engenharia PBT + anel de vedação NBR, resistente a impactos e à corrosão para longa vida útil

4. Lista de modelos padrão

5. Especificações Técnicas Gerais

6. Cenários de aplicação

     • Comissionamento de vedação de porta reservada: Vede portas push-in não utilizadas durante o comissionamento da máquina para evitar vazamento de ar; conecte a tubulação após o teste terminar

     • Fechamento da porta sobressalente: Vede as portas sobressalentes nas ilhas de válvulas e conexões do manifold (KQ2UD/KQ2UT) para bloquear poeira e vazamento acidental de ar

     • Vedação de circuito temporariamente desativada: Vede portas de circuitos de cilindro temporariamente desativados durante a manutenção do equipamento sem afetar outros circuitos de trabalho

     • Anti-vazamento do circuito de vácuo: Vede as portas de ventosas não utilizadas no equipamento de vácuo para manter o nível de vácuo estável

7. Notas de uso

     •Verificação de compatibilidade: Selecione estritamente o tamanho da porta correspondente à tampa. A porta Φ6 aceita apenas KQ2C06; tamanho incompatível causa falha na vedação ou falha na inserção.

     •Inserção completa: Empurre a tampa totalmente na porta até ouvir um clique, confirmando que as mandíbulas estão travadas para uma vedação confiável.

     •Método de remoção: Pressione o colar de liberação na conexão enquanto puxa a tampa para fora. Não puxe violentamente para evitar danificar as mandíbulas internas.

     • Limite de condição de trabalho: Não é adequado para gases corrosivos, vapor de alta temperatura e outros meios especiais, apenas para aplicações pneumáticas e de vácuo padrão.

     • Manutenção e substituição: Substitua a tampa quando o anel de vedação estiver envelhecido ou danificado para evitar vazamento de ar causado por falha na vedação.

8. Comparação: tampa push-in KQ2C vs plugue rosqueado
