Marca: SOLH por Richge Technology | Encaixe reto de um toque com haste equivalente SMC KQ2N
KQ2N é uma conexão pneumática reta tipo haste. Uma extremidade é rosca macho ou haste, a outra extremidade aceita tubulação de ar PU/PA. É um substituto direto para conexões instantâneas da série SMC KQ2N. Amplamente utilizado em circuitos pneumáticos e tubulações de vácuo. Instalação sem ferramentas, basta pressionar o colar de liberação para inserir ou remover o tubo rapidamente.
Quatro tipos estruturais disponíveis:

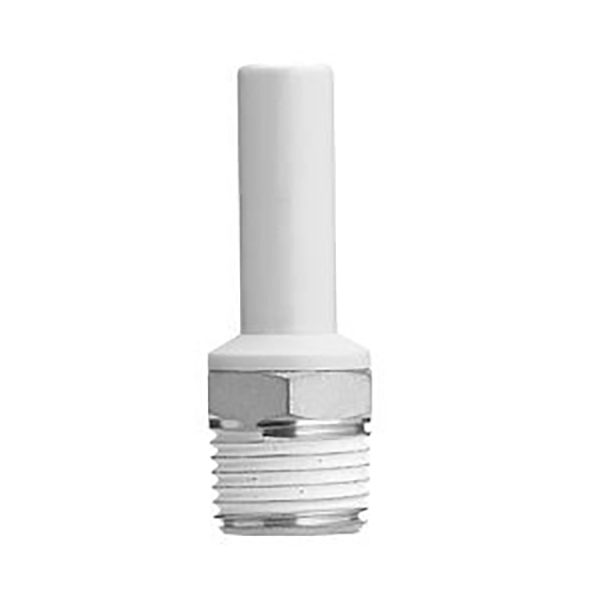

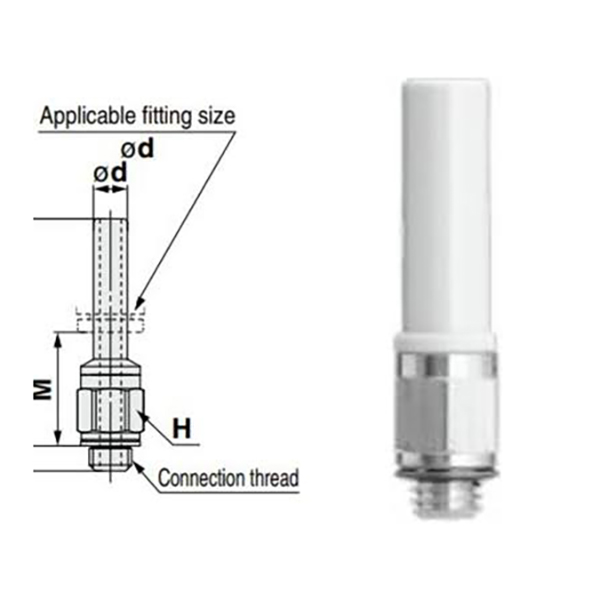

Tipo de haste de rosca macho (rosca M: M5)
Tipo de haste de rosca macho (rosca cônica imperial R: 1/8,1/4,3/8)

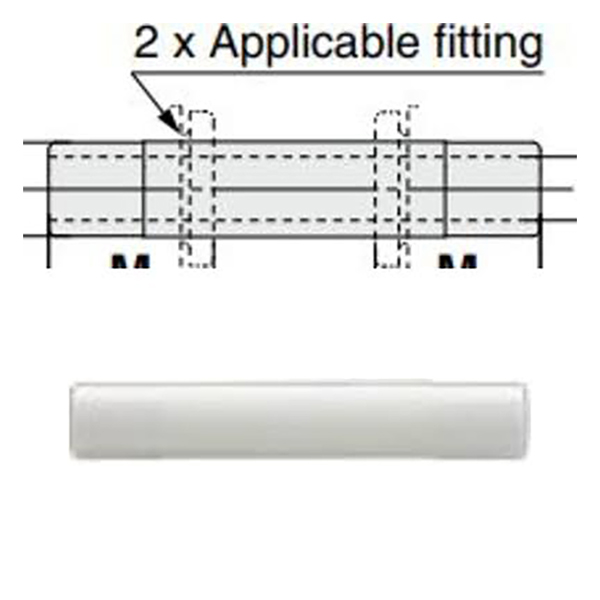

• Haste reta de diâmetro igual (sufixo -99): ambas as extremidades com a mesma haste OD

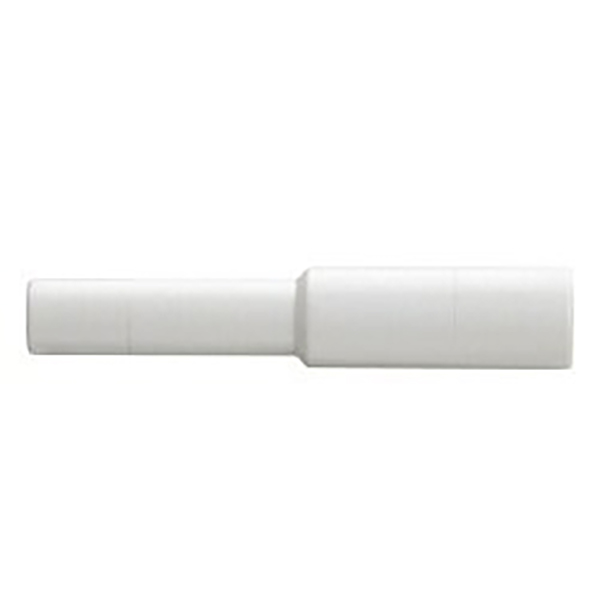

• Encaixe reto da haste redutora: duas hastes com diâmetros externos diferentes para transição de tamanho
Exemplo: KQ2N04-M5
• KQ2N: Código da série, conexão reta tipo haste
• 04: Diâmetro externo do tubo Φ4mm no lado de encaixe
• M5/01S/02S: Especificação de rosca macho
• -99: Encaixe reto da haste de diâmetro igual
• 04-06: Redução do encaixe da haste, ①Φ4 → ②Φ6
|
Segmento de código |
Descrição |
|
KQ2N |
Código da série: Conexão push-in reta tipo haste |
|
04/06/08/10/12/16 |
Diâmetro externo do tubo ΦD (mm) |
|
M5 |
Rosca macho métrica M5×0,8 |
|
01S/02S/03S |
Rosca cônica Imperial R: R1/8, R1/4, R3/8 |
|
-99 |
Encaixe reto da haste de diâmetro igual, ambas as extremidades com o mesmo diâmetro externo |
|
Dois dígitos, por exemplo, 04-06 |
Redução do encaixe da haste: ① OD de entrada, ② OD de saída |
|
Item |
Parâmetro |
|
Tubulação Aplicável |
Tubo de poliuretano PU, tubo de nylon PA |
|
Pressão Operacional |
0 ~ 1,0 MPa, compatível com circuito de pressão negativa a vácuo |
|
Temperatura operacional |
0℃ ~ +60℃ |
|
Material do Corpo |
Corpo de plástico; Peça roscada em latão niquelado, resistente à corrosão |
|
Desempenho de vedação |
Excelente vedação de rosca |
|
Método de conexão |
Empurrão; pressione o colar de liberação para desconectar o tubo |
4.1 Versão de rosca macho métrica M
|
Modeloooo |
Fio |
Tubo ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Versão de rosca macho cônica Imperial R
|
Modeloooo |
Tópico R |
Tubo ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Haste reta de diâmetro igual (série -99)
|
Modeloooo |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

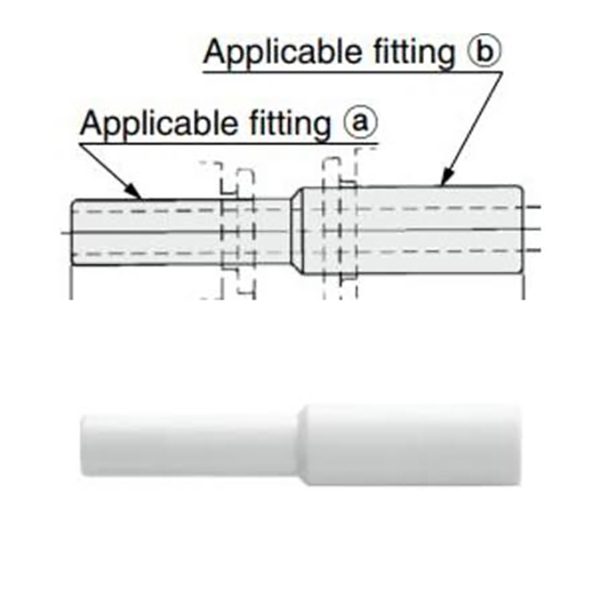

4.4 Encaixe reto da haste redutora
|
Modeloooo |
① OD da haste |
② OD da haste |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Corpo de plástico com rosca de latão niquelado para resistência à corrosão e vedação confiável da rosca
• Compatível com tubo de ar de poliuretano PU e tubo de nylon PA
Pressão de trabalho nominal 0 ~ 1,0 MPa, adequada para circuitos de pressão negativa a vácuo
• Faixa de temperatura operacional: 0℃ ~ +60℃
• Montagem simples: mantenha a extremidade do tubo lisa e insira diretamente; pressione o colar de liberação frontal para retirar a tubulação para desmontagem
Máquinas de automação, braços robóticos, sistemas de adsorção a vácuo, acessórios pneumáticos, tubulações de compressores de ar. Substituição direta de acessórios importados da série SMC KQ2N.
