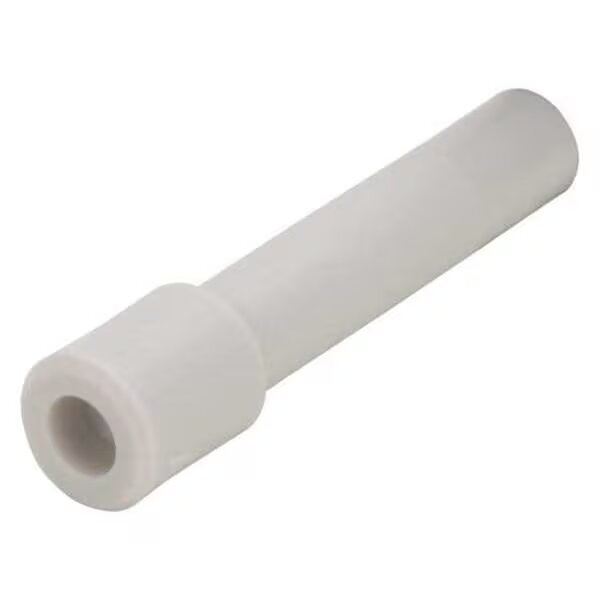

KQ2P Push Fit Tampa de extremidade fêmea de plástico

Plugue push-in da série SOLH KQ2P | Rolha de tubo pneumático KQ2

Marca: SOLH por Richge Technology | Plugue de tubo push-in compatível com SMC KQ2P para conexões de um toque KQ2

1. Visão geral do produto

     KQ2P é um plugue push-in dedicado para conexões instantâneas da série SOLH KQ2. Ele é inserido diretamente na entrada do tubo das conexões KQ2 para vedação temporária ou permanente das portas do tubo, fechamento da conexão ociosa e teste de pressão. Sem ferramentas e plug-and-play.

2. Regra de nomenclatura de código de modelo

   Formato: KQ2P-XX
     KQ2P: Código de série, plugue de tubo push-in
     XX: Diâmetro externo do tubo correspondente (mm)
  Modelos comuns:
     KQ2P-04 → tubo Φ4
     KQ2P-06 → tubo Φ6 (mais amplamente utilizado)
     KQ2P-08 → tubo Φ8
     KQ2P-10 → tubo Φ10
     KQ2P-12 → tubo Φ12
  KQ2P-23 → tubo fino Φ3,2

3. Principais especificações técnicas

4. Diferença crítica: KQ2P vs KQ2C

5. Notas de instalação e uso

     • Certifique-se de que a porta do tubo esteja plana e sem rebarbas, empurre o plugue totalmente para dentro para vedar; não é necessária fita PTFE.

     • Remoção do plugue: segure a raiz do plugue e retire-o diretamente. Não é necessário colar de liberação.

     • Limitação de vácuo: boa vedação em condições gerais de trabalho. Não é adequado para retenção de alto vácuo por longo prazo; podem ocorrer pequenos vazamentos.

     • Pressão máxima ≤1MPa. Sobrepressão e choque de pressão são proibidos.

6. Guia de seleção

     • Φ4 tubo pequeno → KQ2P-04

     • Padrão Φ6 → KQ2P-06 (primeira escolha)

     • Alto fluxo Φ8 / Φ10 → KQ2P-08 / KQ2P-10

     • Somente proteção externa contra poeira → Tampa protetora KQ2C
