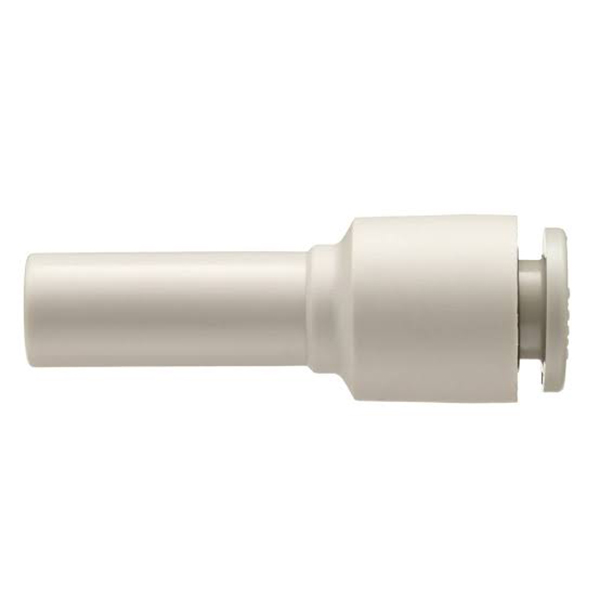

KQ2R Push Fit Tampa de extremidade fêmea de plástico

Encaixe push-in reto do redutor da série SOLH KQ2R | Acoplador de tubo de diâmetro diferente

Marca: SOLH por Richge Technology | Encaixe pneumático reto de redução equivalente SMC KQ2R

1. Visão geral do produto

     KQ2R é uma conexão push-in reta redutora da série KQ2, também conhecida como acoplador de tubo de diâmetro diferente. É especialmente projetado para conexão em linha de dois tubos de ar com diâmetros externos diferentes, um dos acessórios redutores mais utilizados em sistemas pneumáticos.

2. Explicação do modelo e estrutura

  Exemplo de modelo: KQ2R06-08
     KQ2: Série de conexões instantâneas SMC de 2ª geração
     R: Redutor, reduzindo estrutura reta
     06: Diâmetro externo do tubo da porta ① (mm, Φ6mm)
     08: Diâmetro externo do tubo da porta ② (mm, Φ8mm)

  Características estruturais

     • Ambas as extremidades adotam portas de um toque KQ2 padrão; uma extremidade para tubo com diâmetro externo pequeno e a outra para tubo com diâmetro externo grande com canal de fluxo interno reto, realizando conexão em linha para tubos de diâmetros diferentes.

     • Transição cônica suave dentro do canal, menor queda de pressão em comparação com montagem dividida (encaixe reto + redutor separado). Ideal para circuitos pneumáticos sensíveis a fluxo e queda de pressão.

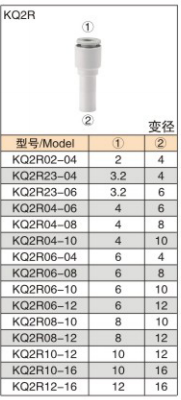

3. Tabela de especificações completa

4. Especificações técnicas gerais (consistentes com a série KQ2 completa)

5. Diretrizes de seleção e operação

   Regra de seleção: Escolha KQ2R para conexão em linha de dois tubos com diâmetro externo diferente, sem necessidade de acessórios combinados extras.

     • A extremidade do tubo deve ser cortada plana e sem rebarbas. Insira a tubulação completamente até ouvir um som de “clique” para evitar vazamento de ar.

     • Para remoção: pressione o colar de liberação na porta e puxe o tubo para fora; não puxe com força bruta.

     • A queda de pressão aumenta com maior diferença de diâmetro. Prefira modelos com pequena diferença de diâmetro em condições de alto fluxo.

6. Cenários típicos de aplicação

     • Transição do diâmetro do tubo: Converta o tubo principal de Φ8 em tubo de Φ6 via KQ2R06-08 para combinar cilindros de tamanhos diferentes sem adaptadores extras.

     • Retrofit da máquina: Conecte a tubulação de Φ6 do equipamento antigo com a tubulação de Φ8 da nova máquina para compatibilidade, sem necessidade de substituição completa do tubo.

     • Conexão do circuito de vácuo: Acoplar linhas de vácuo com diâmetros diferentes. O design de baixo vazamento mantém o nível de vácuo estável.
