Conexões pneumáticas push-in série KQ2V

Conexões de ramificação pneumáticas push-in L da série SOLH KQ2V | Equivalente SMC KQ2V

Marca: SOLH por Richge Technology | Família de conectores L pneumáticos de um toque KQ2V

1. Visão geral do produto

     A série SOLH KQ2V são conexões pneumáticas push-in tipo L de rosca macho com múltiplas variantes de ramificação. Projetado para distribuição de fontes de ar e mudança de direção de tubulações em circuitos pneumáticos. Totalmente intercambiável com a série SMC KQ2V. Construído com corpo em plástico de engenharia branco e rosca em latão niquelado. Montagem rápida sem adesivo. Compatível com tubos pneumáticos PU e PA. Amplamente implantado em máquinas de automação, coleta e colocação a vácuo e sistemas de tubulação de cilindros.

  Cinco submodelos para diferentes requisitos de layout:

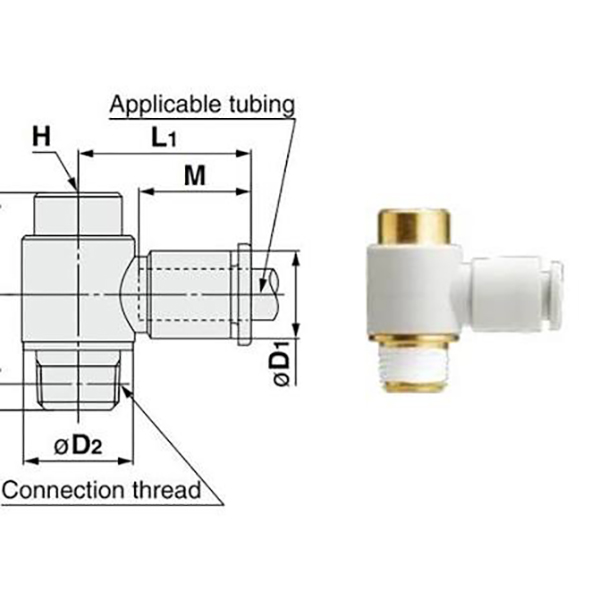

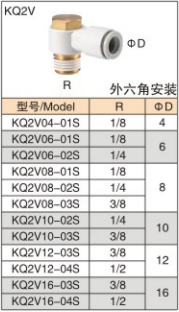

     KQ2V: Saída única tipo L padrão, montagem hexagonal externa, 1 entrada 1 saída

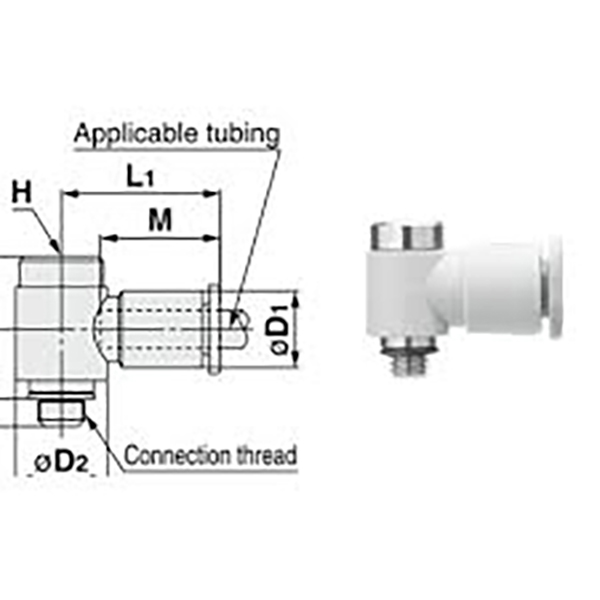

     KQ2VS: Saída única tipo L padrão, montagem em soquete sextavado interno, 1 entrada 1 saída

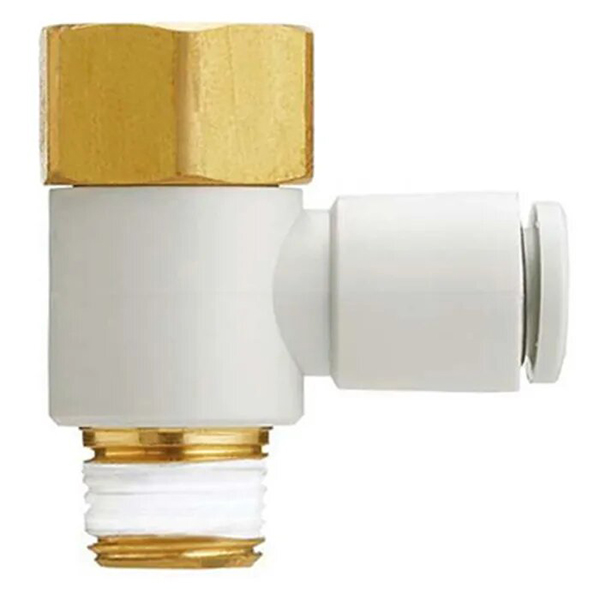

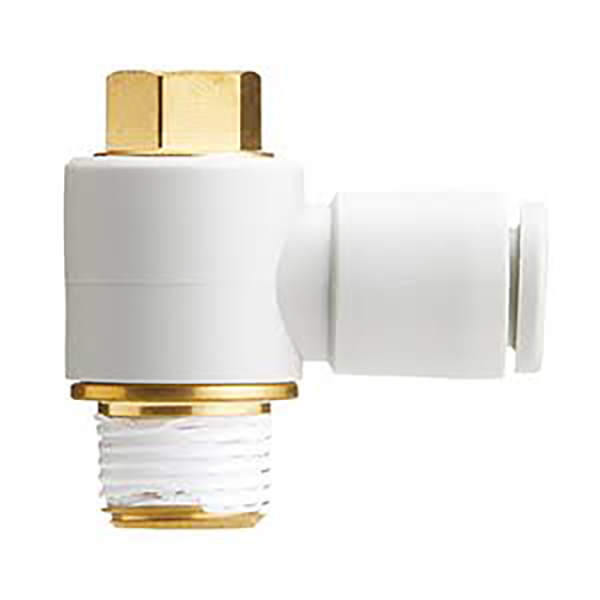

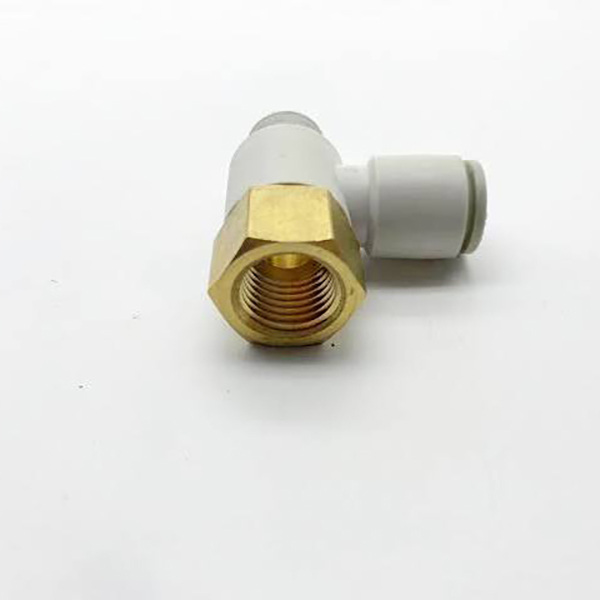

     KQ2VF: Conexão L em cascata, rosca R macho + rosca Rc fêmea, conexão em série disponível, 1 entrada 1 saída

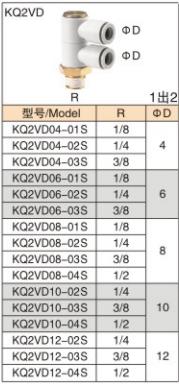

    KQ2VD: Conexão de ramificação vertical de 1 para 2, uma entrada de rosca macho, duas saídas de mangueira de diâmetro igual

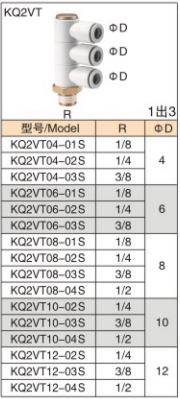

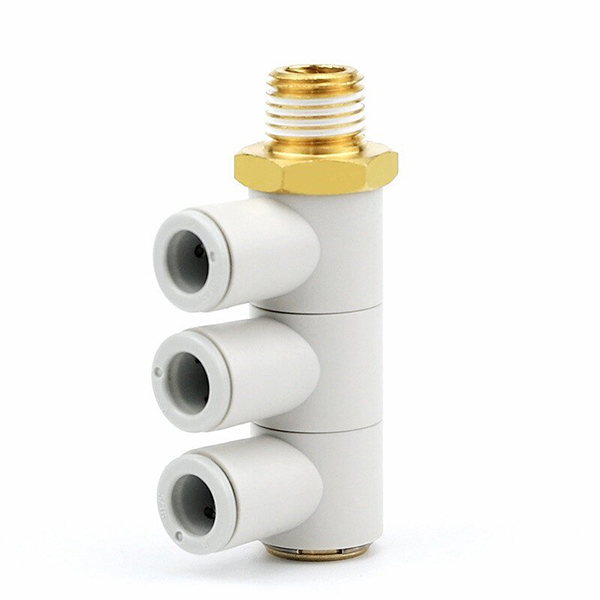

     KQ2VT: Conexão de ramificação vertical de 1 a 3, uma entrada de rosca macho, três saídas de mangueira de diâmetro igual

2. Explicação do código do modelo

  Exemplo: KQ2VD04-01S

      KQ2V = código base da série

      D  T / S / F = Sufixo de estrutura

     D: ramo vertical 1 para 2

     T: ramo vertical 1 para 3

     S: Cotovelo hexagonal interno L

      F: Cotovelo L em cascata

     Sem sufixo: Cotovelo L padrão hexagonal externo

     04 = Diâmetro externo do tubo ΦD: 4mm

     01S = Rosca macho R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabela de resumo de especificações

4. Condições materiais e operacionais

5. Recursos do submodelo

     • KQ2V (cotovelo hexagonal externo L): Cotovelo L padrão com extremidade sextavada externa para aperto com chave. O tipo básico mais amplamente utilizado, suporta tubos de tamanho grande no máximo Φ16.

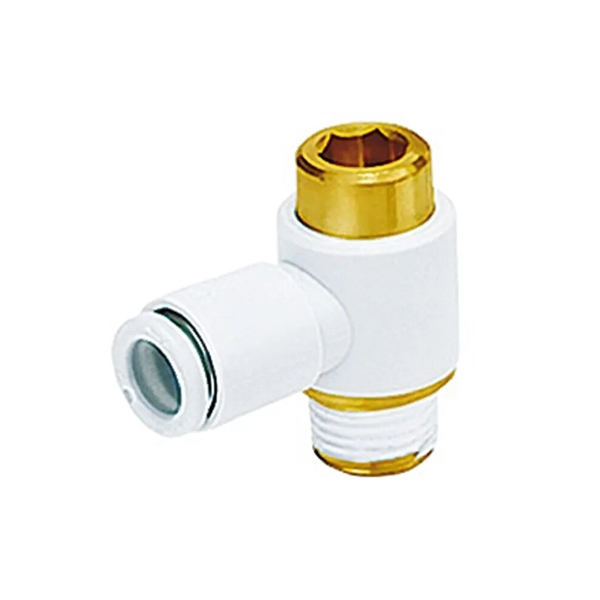

     • KQ2VS (cotovelo hexagonal interno L): Hexágono interno rebaixado na porta de rosca. Projetado para espaços de instalação estreitos e confinados. A variante de rosca pequena M5 combina com cilindros em miniatura.

     • KQ2VF (cotovelo L em cascata): Equipado com rosca R macho e rosca Rc fêmea. Vários acessórios podem ser conectados em série para ramificação de múltiplos caminhos, reduzindo a necessidade de blocos coletores.

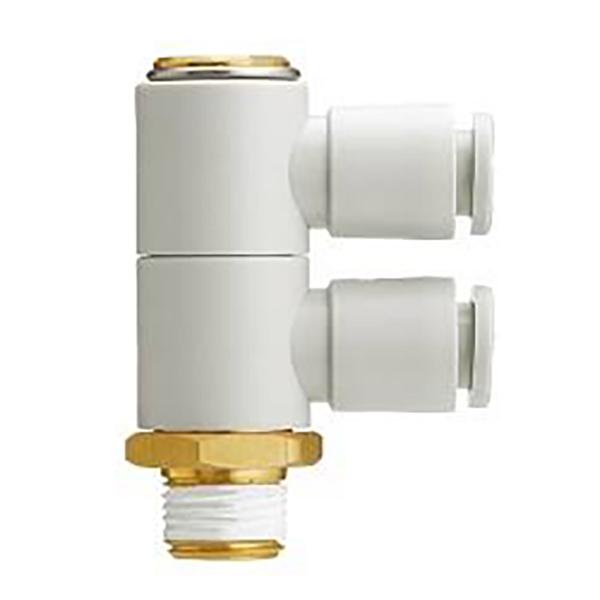

     • KQ2VD (ramificação vertical 1 para 2): Entrada de ar com rosca única, dividida verticalmente em duas saídas de tubos iguais. Distribuição de ar compacta de 1 entrada 2 saídas, reduz a contagem total de acessórios.

     • KQ2VT (ramificação vertical 1 para 3): Entrada de ar com rosca única, dividida verticalmente em três saídas de tubos iguais. Mini coletor de ar, comumente usado para distribuição de ar com múltiplas ventosas em automação.

6. Instruções de instalação

     •  Corte a extremidade do tubo perpendicular e plana. Insira o tubo diretamente na conexão até ouvir um “clique” para confirmar o travamento.

     •  Remoção do tubo: Pressione o colar de liberação branco na conexão e puxe o tubo para fora simultaneamente.

     •  Enrole fita PTFE nas roscas. Aperte apenas na seção hexagonal; nunca aplique torque no corpo de plástico para evitar rachaduras.

     •  Para a série KQ2VF em conexão serial, garanta a vedação adequada da rosca para evitar vazamento de ar.

7. Cenários de aplicação

     • Máquinas de automação

     • Sistemas robóticos de ventosas a vácuo

     • Distribuição de fonte de ar para cilindros pneumáticos

     • Circuitos pneumáticos em linhas de produção

     • Máquinas de embalagem e circuitos de ar para dispositivos de teste
