Marca: SOLH por Richge Technology | Cotovelo de um toque tipo L estendido KQ2W
 |
 |
 |

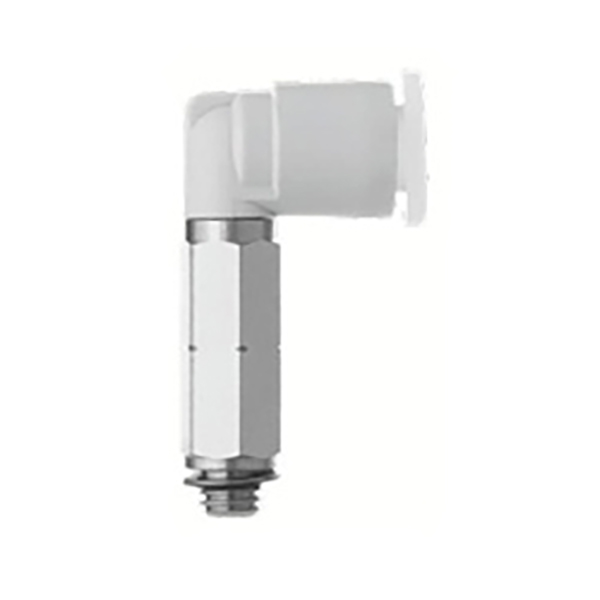

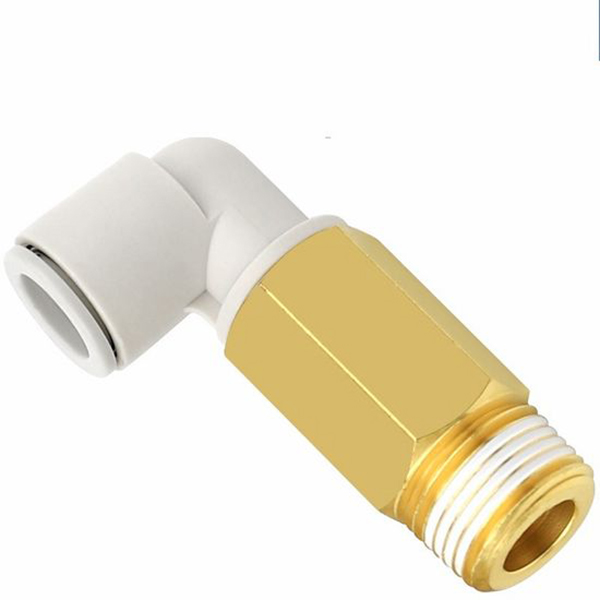

A série KQ2W é um cotovelo de haste estendida tipo L dentro da família de conexões pneumáticas SOLH KQ2. Construção em ângulo reto de 90°. Rosca macho de uma extremidade (rosca cônica R imperial / rosca fina métrica M), a outra extremidade para inserção de tubulação pneumática PU/PA. A série também inclui a versão estendida não redutora KQ2Wxx-99, ambas as extremidades para conexão de tubo para alongamento de tubulação e prevenção de obstáculos.
Vantagem Central: O design de haste estendida resolve restrições de espaço de instalação e interferências mecânicas. Estrutura de um toque, inserção e remoção de tubo sem ferramentas. Corpo em plástico + secção roscada em latão, antienvelhecimento, compatível com circuitos pneumáticos e de vácuo. Substituto de importação direta para a série SMC KQ2W para projetos no exterior.
Formato: KQ2W □□ - □□S
KQ2W: Código de série para cotovelo estendido tipo L
□□: Diâmetro externo do tubo ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Sufixo:01S02S/03S/04S: Rosca macho Imperial R (1/8",1/4",3/8",1/2")
M3GM5: Rosca macho métrica M3×0,5 / M5×0,8

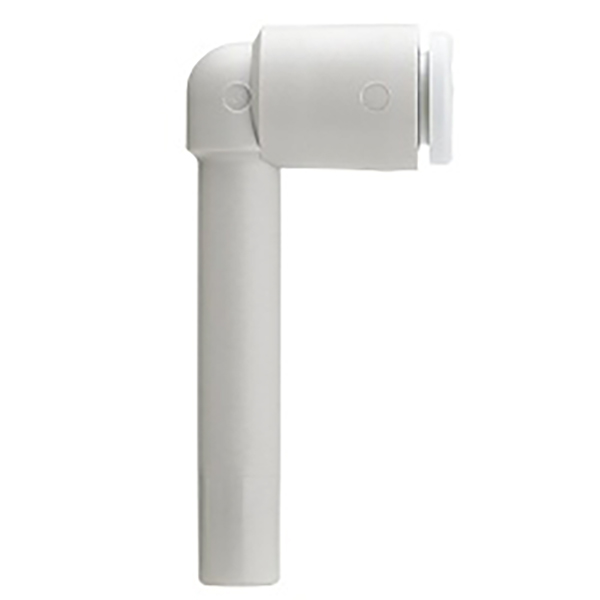

-99: Versão estendida sem redução, ambas as extremidades com conexão de tubo do mesmo diâmetro, sem rosca
|
Item |
Parâmetro |
|
Material do corpo |
Plástico de engenharia PBT, alta resistência ao impacto |
|
Seção de Tópico |
Latão com revestimento de níquel para prevenção de ferrugem |
|
Material de vedação |
Borracha nitrílica NBR |
|
Tubulação Compatível |
Tubo PU, tubo pneumático de nylon PA |
|
Pressão de Trabalho |
0 ~ 1,0 MPa, aplicável para vácuo |
|
Temperatura operacional |
-20℃ ~ +60℃ |
|
Método de conexão |
Empurrão; pressione o anel de liberação para inserir ou desconectar o tubo |

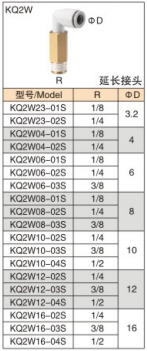

4.1 Versão de rosca Imperial R (rosca macho de latão)
|
Modelooo |
Rosca Macho R |
Tubo ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Versão Métrica de Rosca M
|
Modelooo |
Rosca macho |
Tubo ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |
4.3 Versão estendida sem redução (tubo a tubo, sem rosca)
|
Modelooo |
Porta 1ΦD |
Porta 2ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Evite interferências mecânicas em cilindros, geradores de vácuo e válvulas solenóides; estender e redirecionar a direção do pipeline
• Roteamento de tubulação estendido em 90° para circuitos de ventosas robóticas a vácuo em linhas de automação compactas
• Substituição direta do SMC KQ2W original, substituição de importação para redução de custos
• Corte o tubo verticalmente e plano, insira-o totalmente na parte inferior para garantir a vedação.
• A fita PTFE pode ser enrolada em roscas; não aperte demais as roscas para evitar rachaduras no corpo da conexão.
• Remoção do tubo: pressione o anel de liberação branco e puxe o tubo para fora simultaneamente.
