Série KQ2X / KQ2XD que reduz o encaixe push-in multidirecional

Série SOLH KQ2X / KQ2XD reduzindo Y e encaixe push-in multidirecional | Divisor pneumático equivalente SMC

Marca: SOLH por Richge Technology | Substituição SMC KQ2X / KQ2XD reduzindo Y e divisor push-in de 4 vias

1. Visão geral do produto

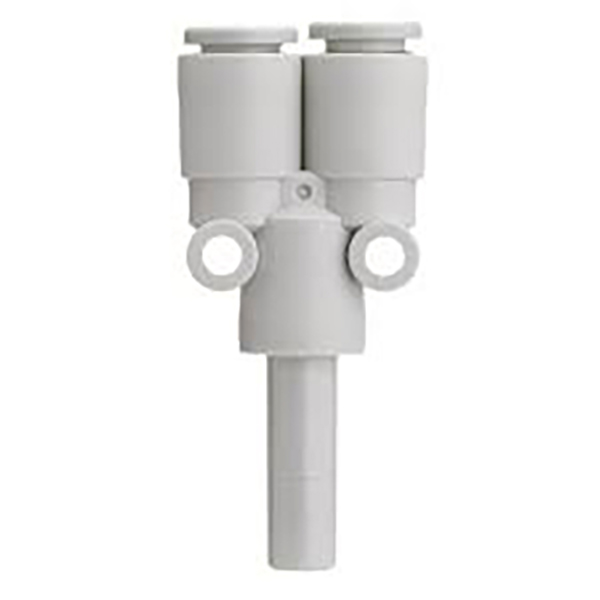

Série KQ2X: Divisor tipo Y redutor, 1 entrada 2 saída

     KQ2X é uma conexão push-in com redução de 1 para 2 em forma de Y. A porta ② é uma porta de haste única; A porta ① consiste em duas portas push-in idênticas. Ele divide um fluxo de ar de entrada em duas saídas de diâmetro igual com diferentes tamanhos de tubos de entrada e saída, realizando redução e ramificação de tubulação para circuitos pneumáticos e distribuição de linha de vácuo.

     Material: Corpo em plástico PBT, anéis de vedação em NBR. Compatível com tubulação pneumática PU/PA. Montagem rápida para conectar, sem necessidade de fita PTFE.

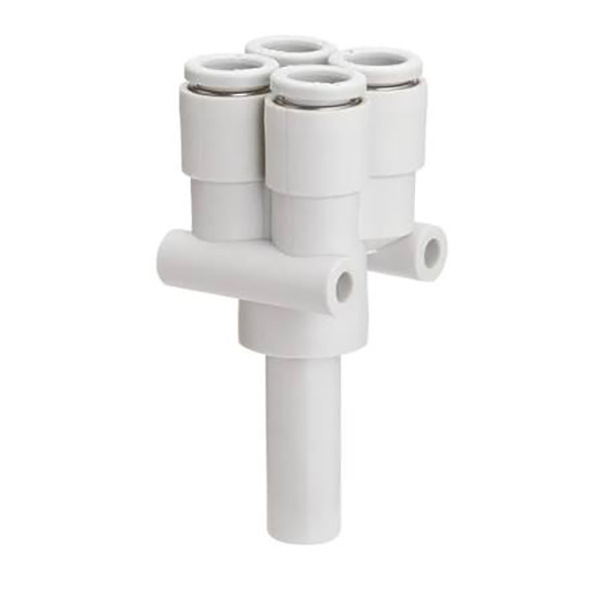

Série KQ2XD: Divisor de 4 vias tipo cruzado, 1 entrada 4 saída

     KQ2XD é uma conexão push-in multiportas com redução de 1 para 4. A porta ② é uma porta de haste única; A porta ① fornece quatro portas push-in idênticas. Ele divide uma fonte de ar em quatro ramificações de diâmetro igual com design reduzido, economizando espaço de montagem. Ideal para vácuo em miniatura com múltiplas estações ou distribuição pneumática.

Material igual ao KQ2X: Corpo PBT + vedações NBR, estrutura push-in, compatível com tubos de ar de PU e nylon.

2. Explicação do código do modelo

Série KQ2X

  Formato: KQ2XXX-XX
     Primeiros dois dígitos: OD do tubo de duas portas de ramificação (Porta ①)
     Últimos dois dígitos: Diâmetro externo da haste da porta de entrada principal (Porta ②)
     Exemplo: KQ2X04-06 → Porta ①: duas portas push-in × Φ4; Porta ②: haste Φ6

Série KQ2XD

   Formato: KQ2XDXX-XX
     Primeiros dois dígitos: OD do tubo de quatro portas de ramificação (Porta ①)
     Últimos dois dígitos: Diâmetro externo da haste da porta de entrada principal (Porta ②)
     Exemplo: KQ2XD04-06 → Quatro portas × Φ4 na Porta ①; Porta ②: haste Φ6

3. Principais especificações técnicas e guia de instalação

Instruções de instalação

     • Corte o tubo de forma quadrada e vertical, insira-o totalmente na conexão até encaixar.

     • Para remover o tubo: pressione primeiro o anel de liberação e depois puxe o tubo para fora.

Guia de Diferenciação

     • KQ2X: 1 entrada, 2 saídas (divisor de 2 vias tipo Y)

     • KQ2XD: 1 entrada, 4 saídas (divisor cruzado de 4 vias)

Cenários de aplicação

     • Distribuição de circuito de vácuo para múltiplas ventosas em automação

     • Ramo pneumático para pequenos gabaritos, 3C e equipamentos de embalagem

     • Coletor compacto para módulos de vácuo miniatura multiestações

     • Divisão robótica da linha de ar do efetor final com pegada reduzida
