Encaixe push-in em T macho série KQ2Y

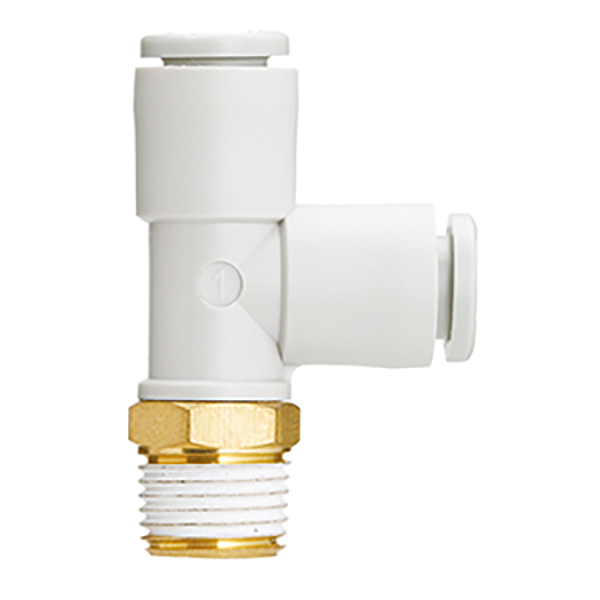

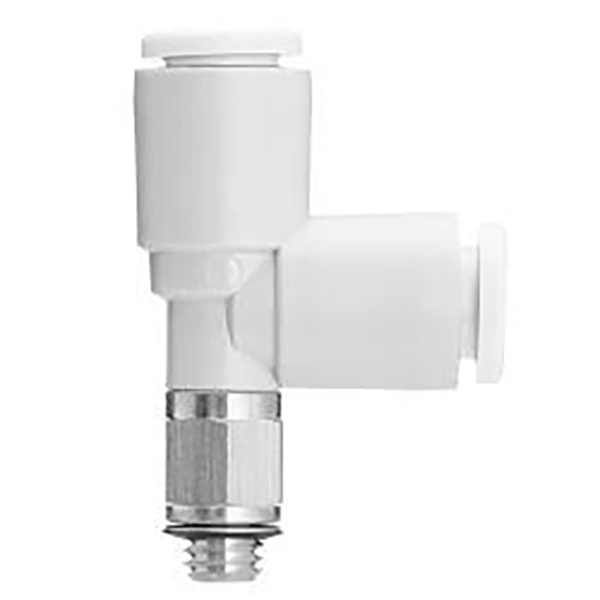

SOLH KQ2Y Male Run Tee, também chamado de Service Tee, é um conector em T pneumático de 1 rosca macho com entrada e 2 saídas push-in da família de conexões de um toque KQ2. Ele pode ramificar diretamente as linhas de ar a partir de portas roscadas em cilindros e válvulas solenóides sem cortar a tubulação principal. Rosca giratória 360°, compatível com sistemas de ar comprimido e vácuo, intercambiável com SMC KQ2Y para tubulação pneumática de automação industrial.

SOLH KQ2Y Series Masculino Run Tee Encaixe push-in | Conector pneumático em T de serviço

Marca: SOLH por Richge Technology | T de execução macho equivalente SMC KQ2Y (T de serviço) Encaixe de um toque



1. Visão geral do produto

     KQ2Y é o Tee Masculino Run (comumente conhecido como Service Tee) da série de acessórios de um toque SOLH KQ2. Sua configuração principal é1 entrada de rosca macho + 2 saídas push-in de diâmetro igual. Ele ramifica dois tubos de ar diretamente da porta rosqueada principal e é uma das conexões de ramificação mais utilizadas em sistemas pneumáticos.


2. Regras de nomenclatura de modelo

  Exemplo de detalhamento do modelo:KQ2Y06-01AS
     KQ2: Conexão push-in de segunda geração da série KQ2 (corpo branco)
     Y: Run Tee, T tipo T com rosca macho (1 entrada roscada, 2 saídas push-in)
     06: Diâmetro externo da tubulação para saídas push-in: φ6mm
     01: Especificação de rosca macho (R18; métrica M3/M5/M6)
     A: Junta de vedação para montagem e desmontagem repetidas; S: Selante de rosca pré-aplicado, não reutilizável; N: Resistente à corrosão banhado a níquel

  Exemplo:KQ2Y04-M5A → Entrada com rosca macho M5, saídas push-in duplas de φ4mm, vedação de junta.


3. Estrutura e recursos principais

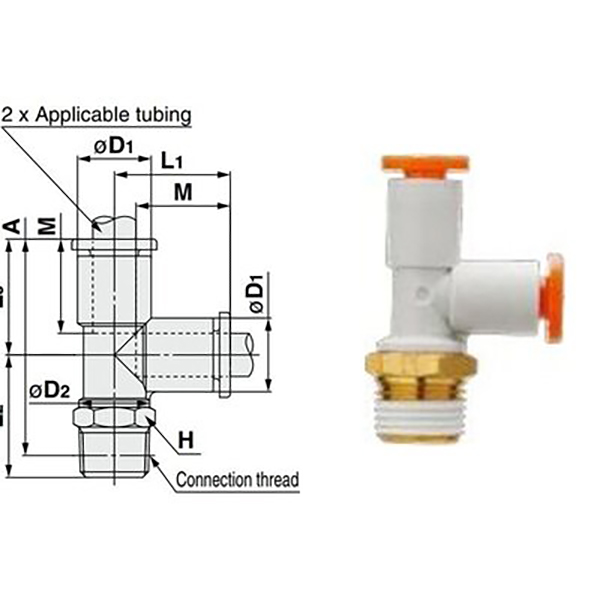

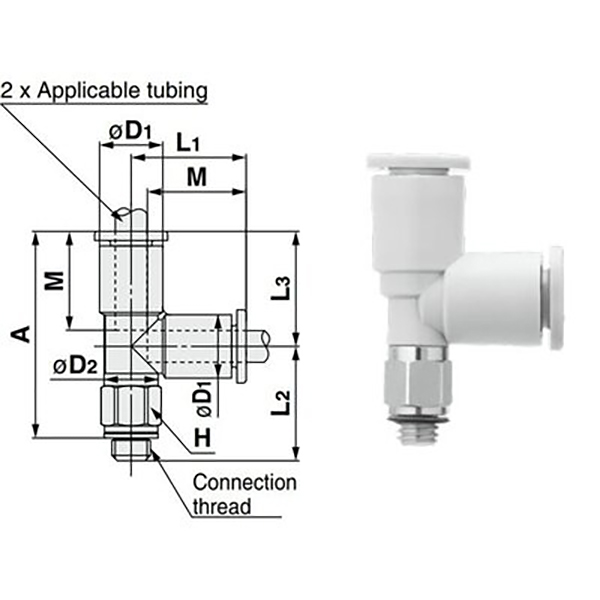

  3.1 Estrutura tipo T (1 entrada, 2 saídas)

     • Entrada: Rosca macho (Métrica M / Imperial R), conecta-se a válvulas, cilindros de ar e tubulações principais

     • Pontos de venda: 2 portas push-in de diâmetro igual para tubos de PU/nylon, conexão sem ferramentas

     • Suportes de extremidade de roscaRotação de 360°. A orientação pode ser ajustada livremente após a montagem para eliminar a tensão de torção na tubulação.

  3.2 Principais vantagens

     • Design fácil de usar: Não há necessidade de cortar a tubulação principal. Ramifique diretamente da porta rosqueada para fácil adição e manutenção de circuito.

     • Compacto e leve: Corpo em plástico PBT + rosca em latão niquelado, tamanho reduzido e baixo peso.

     • Compatível com vácuo: Funciona desde vácuo de -100kPa até pressão positiva de 1,0MPa, adequado para circuitos de vácuo.

     • Alto desempenho de vedação: Anel de vedação em NBR. A junta tipo A permite desmontagens repetidas; O selante pré-revestido tipo S evita vazamentos.

     • Liberação fácil do tubo: Botão de liberação redondo. Pressione para remover o tubo sem danificar a parede externa do tubo.

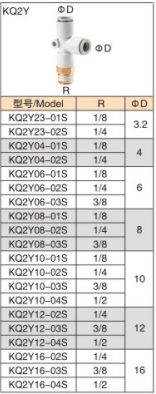

4. Lista de modelos e especificações

  4.1 Rosca Métrica (M3/M5/M6)

Modelooo

DE do tubo (mm)

Especificações do tópico

KQ2Y23-M3G

3.2

M3×0,5

KQ2Y23-M5

3.2

M5×0,8

KQ2Y04-M5

4

M5×0,8

KQ2Y04-M6

4

M6×1,0

KQ2Y06-M5

6

M5×0,8

KQ2Y06-M6

6

M6×1,0

  4.2 Rosca de tubo imperial (R1/8 ~ R1/2, padrão da indústria)

Modelooo

DE do tubo (mm)

Especificações do tópico

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (mais popular)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Especificações Técnicas Gerais (Padrão Série KQ2)

Item

Parâmetro

Fluido Aplicável

Ar comprimido, vácuo, água limpa (não congelante)

Pressão Operacional

-100kPa (vácuo) ~ 1,0MPa

Pressão de ruptura

3,0 MPa a 23 ℃

Faixa de temperatura

-5℃ ~ +60℃ (Água: 0~40℃)

Tubulação Compatível

Tubo PU, Nylon, Nylon Macio, FEP / PFA PTFE

Materiais

Corpo: Plástico de engenharia PBT branco
Mandíbula: Aço inoxidável SUS304 (anti-pull-off)
Vedação: Borracha nitrílica NBR
Rosca: Latão niquelado, resistência à corrosão


6. Comparação de seleção: KQ2Y vs KQ2D vs KQ2T

Modelooo

Estrutura

Configuração da porta

Aplicativo principal

KQ2Y

Camiseta de serviço tipo T

1 rosca macho + 2 push-in

Ramifique da porta rosqueada principal, adicione novos circuitos

KQ2D

T igual tipo Y

3 portas push-in

Divisão de 1 para 2 na linha de tubulação, baixa resistência ao fluxo

KQ2T

T igual tipo T

3 portas push-in

Divisão em ângulo reto padrão, prioridade de custo


7. Diretrizes de seleção e instalação

  Guia de seleção

     • Ramificação da válvula solenóide / porta de rosca macho do cilindro → KQ2Y (por exemplo, KQ2Y06-01AS)

     • Divisão 1 para 2 na tubulação intermediária, requisito de baixo ruído → KQ2D

     • Divisão em ângulo reto padrão, projeto sensível ao custo → KQ2T

  Notas de instalação

     • Corte o tubo de forma plana, sem rebarbas. Insira a tubulação completamente até ouvir um clique para evitar vazamento de ar.

     • O tipo A (junta) pode ser desmontado repetidamente; O tipo S (selante pré-revestido) necessita de nova vedação após a desmontagem.

     • Para aplicações de vácuo, selecione Tipo A com vedação NBR para manter um nível de vácuo estável.


8. Aplicações Típicas

     • Ramificação de saída da válvula solenóide: KQ2Y06-01AS instalado na porta R1/8 da válvula solenóide de 5/2 vias para fornecer dois cilindros de ar.

     • Controle de cilindro sincronizado: KQ2Y08-02AS na porta rosqueada R1/4 principal para dividir em dois tubos φ8 para atuação síncrona de cilindro duplo.

     • Retrofit do circuito de vácuo: Ramificação da porta de rosca principal do gerador de vácuo para ventosas de vácuo, fácil para manutenção e modificação.
