Encaixe de tubo push-to-connect série KQZT

SOLH KQ2T Série T tipo T e acessórios push-in cruzados | Conectores de ramificação pneumática equivalentes SMC KQ2T

Marca: SOLH por Richge Technology | Conexões pneumáticas KQ2T Tee e Cross One-Touch

1. Visão geral do produto

     A série KQ2T pertence à família completa de conexões pneumáticas de um toque SOLH KQ2, apresentando design plug-and-play rápido e sem ferramentas para ramificação de tubulação de ar de 3 e 4 vias. Esta linha de produtos abrange conexões de quatro vias tipo T tipo T e tipo cruzado, incluindo versões de diâmetro igual e redução de rosca macho (imperial/métrica) para atender a diversas demandas de desvio de circuito pneumático e conexão de tubulação.

  Classificação do submodelo:
     KQ2T: Encaixe em T de 3 portas tipo T (diâmetro igual / redução / tipo de rosca externa)
     KQ2TW: Encaixe cruzado de 4 vias (diâmetro igual para todas as portas)
     KQ2TX: Encaixe cruzado de 4 vias (1ª especificação de redução)
     KQ2TY: Encaixe cruzado de 4 vias (2ª especificação de redução)

  Material principal e desempenho: Corpo em plástico PBT de alta resistência, garras de retenção em aço inoxidável, anéis de vedação em borracha nitrílica NBR. Totalmente compatível com tubos pneumáticos de nylon PU e PA, adequados para circuitos pneumáticos de pressão negativa de vácuo e pressão positiva de ar comprimido, amplamente utilizados em equipamentos automatizados e sistemas robóticos de distribuição de ar.

2. Classificação de encaixe em T tipo T KQ2T e definição de modelo

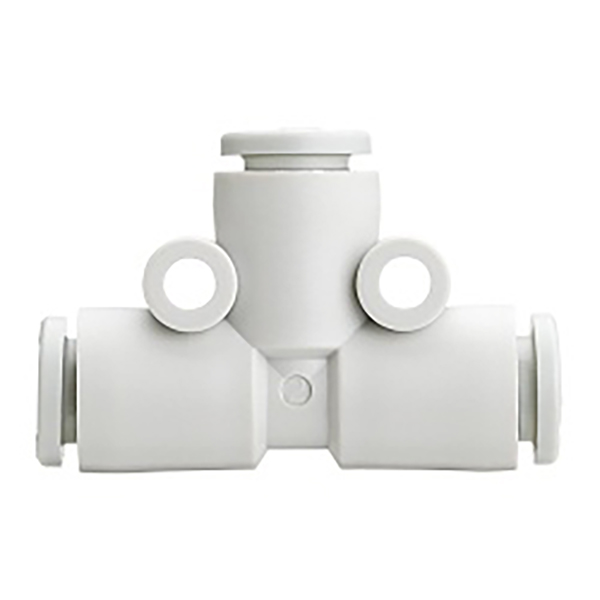

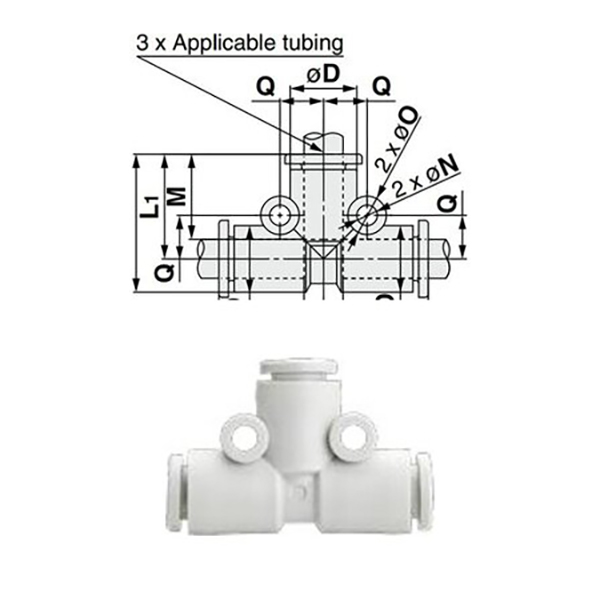

2.1 T de diâmetro igual (KQ2T□□-00, mesmo tamanho de 3 vias sem rosca)

Três portas adotam diâmetro de tubo idêntico, sem design de rosca, dedicadas ao desvio de ar igual de tubulações pneumáticas da mesma especificação.

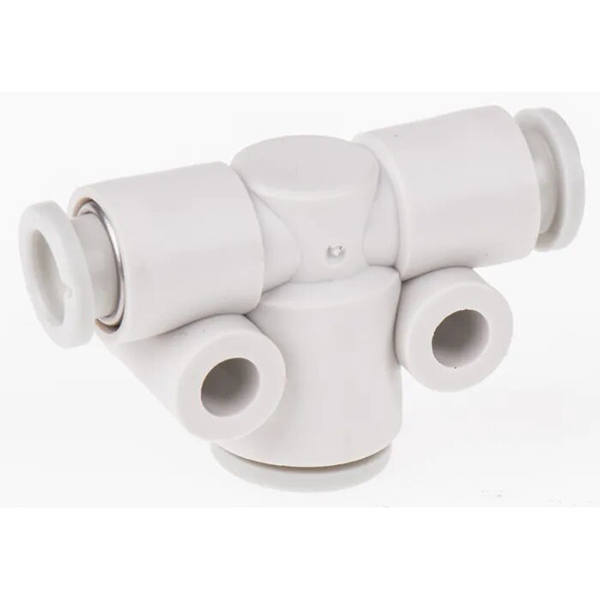

2.2 Tee de redução (KQ2T①-②, conversão de pipeline de tamanho duplo)

Ambas as portas laterais adotam diâmetro ①, a porta superior intermediária adota diâmetro ②, usada para conversão de tubulação e distribuição de fluxo de tubos pneumáticos de diferentes calibres.

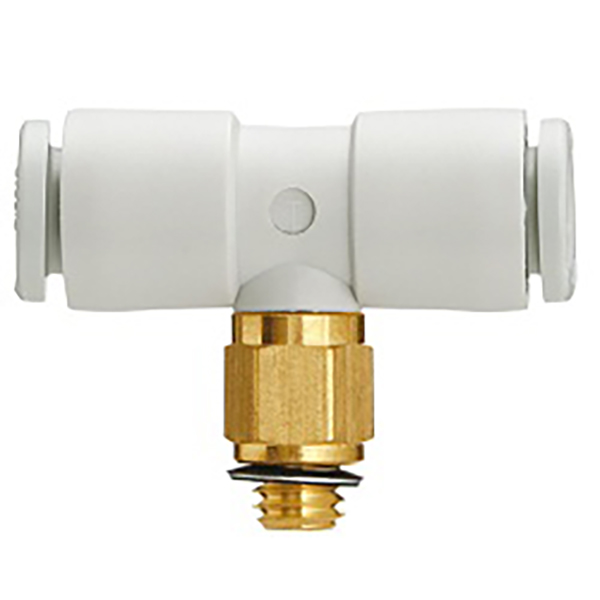

2.3 T de rosca macho cônico Imperial R

Ambas as portas laterais para inserção de tubos, porta intermediária com rosca macho cônica imperial R para conexão roscada com válvulas pneumáticas, cilindros e outros componentes.

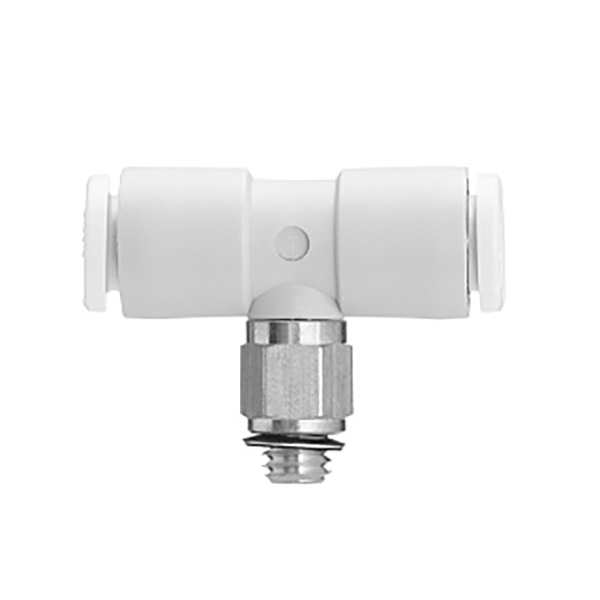

2.4 T macho de rosca fina métrica

Ambas as portas laterais para inserção de tubos, porta intermediária com rosca macho fina métrica, adequada para componentes pneumáticos em miniatura e tubulações de equipamentos de automação de precisão.

3. Subsérie cruzada de 4 vias (KQ2TW / KQ2TX / KQ2TY)

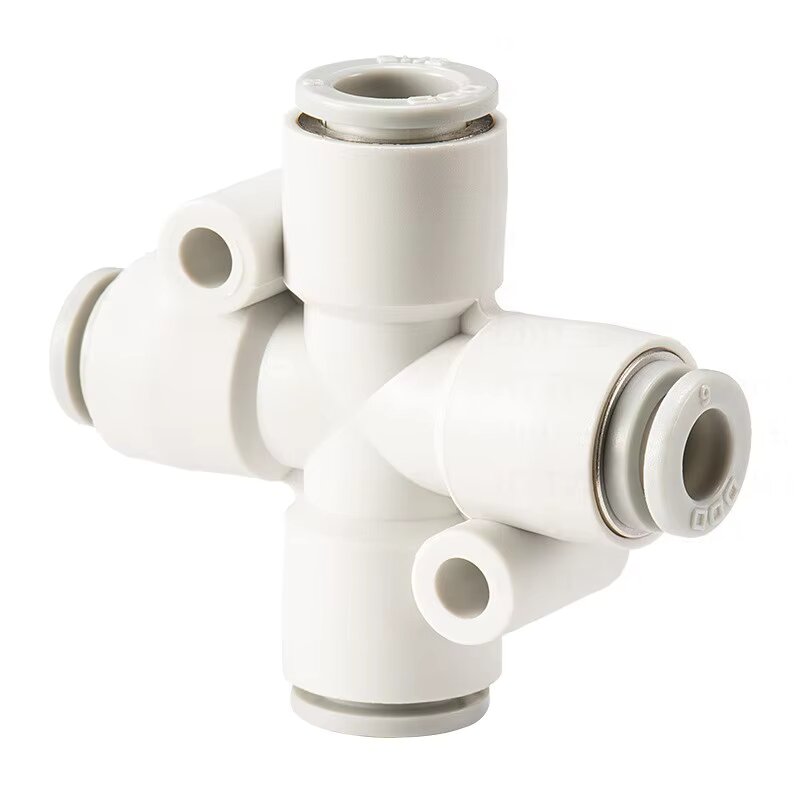

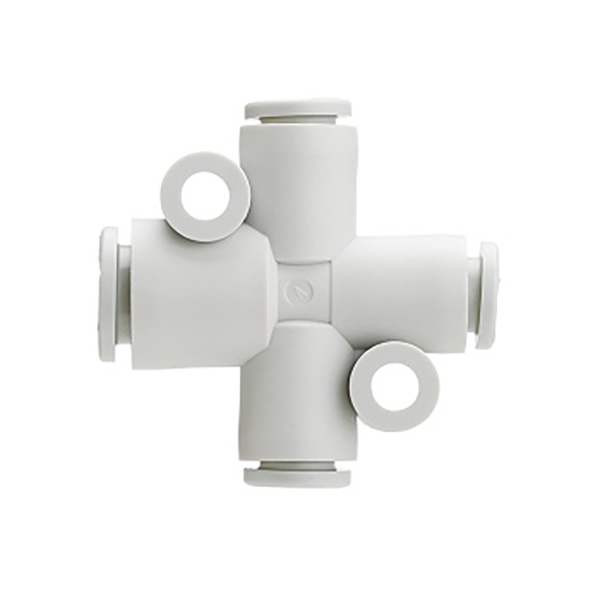

3.1 Encaixe cruzado de diâmetro igual KQ2TW (4 portas do mesmo tamanho)

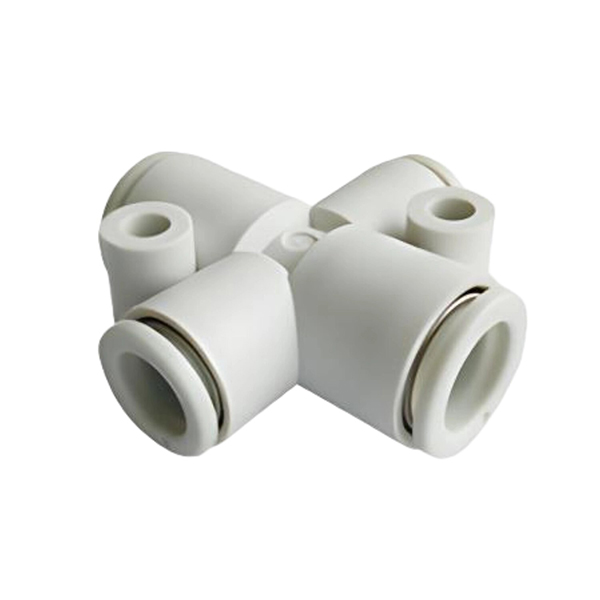

3.2 Encaixe Cruzado Redutor KQ2TX (Tipo 1)

3.3 Encaixe Cruzado Redutor KQ2TY (Tipo 2)

4. Especificações Técnicas

5. Cenários de aplicação

     • Ramificação de fontes de ar e desvio de dutos para equipamentos de produção automatizados

     • Distribuição de circuito pneumático para braços robóticos e sistemas de ventosas a vácuo

     • Distribuição de ar multidirecional para circuitos de controle pneumático de cilindros

     • Conexão compacta de tubulação e conversão de diâmetro para sistemas pneumáticos de precisão

6. Guia de seleção de modelo

     • T de diâmetro igual: Escolha KQ2Txx-00 para tubulações de 3 vias com diâmetros de tubo completamente consistentes

     • Redução do Tee: Escolha KQ2T①-② para tubulações com o mesmo diâmetro lateral e diâmetro médio diferente

     • T rosqueado: Escolha KQ2Txx-01S (imperial) / série M (métrica) para conexão roscada com válvulas e cilindros

     • Distribuição cruzada de 4 vias: Escolha a série KQ2TW/TX/TY para cenários que exigem ramificação de pipeline de quatro vias
