Válvula de controle

A válvula de assento mecânico médio SOLH VM2 (VM200) é totalmente intercambiável com os modelos SMC correspondentes. Apresentando construção de gatilho médio com coeficiente de vazão Cv=0,87, sua capacidade de vazão é cerca de 8 vezes maior que a série mini VM1, equipada com porta Rc1/4 padrão e roscas NPT/G1/4 opcionais. Ele funciona abaixo de 0 ~ 1,0 MPa e é incompatível com vácuo, adotando vedação de gatilho resistente ao desgaste e livre de lubrificação e corpo de metal robusto. Estão disponíveis layouts de tubulação da porta lateral e da porta inferior, apoiados por uma linha completa de atuadores intercambiáveis: rolo POM padrão / alavanca de rolo resistente à abrasão de aço endurecido, rolo anti-rebote unidirecional, êmbolo reto, botão plano, cabeça de parada de emergência em cogumelo amarelo, botão indicador verde e botão de dobradiça com trava. A variante de rolo de aço temperado se adapta a linhas de produção pesadas e de alto desgaste. Amplamente utilizado para detecção de limite de curso de cilindro e mesa deslizante, comissionamento manual de equipamentos, comutação de ar de gabarito e intertravamento de emergência de segurança, ela serve como válvula de gatilho de ar mecânica principal para linhas de produção de embalagens, têxteis, impressão e automação geral.

A válvula mecânica de assento médio de 3 portas SOLH VM4 (VM400) é totalmente intercambiável com modelos SMC equivalentes, posicionada entre as séries mini VM1 e VM2 de alto fluxo. Its core advantage lies in compatibility with full pressure range from -100kPa vacuum to 1.0MPa positive pressure, a feature unavailable on VM2. It adopts standard Rc1/8 port with optional NPT/G1/8 threads and Cv=0.38 flow capacity, supporting side and bottom port piping layout. Construído com corpo de metal sólido, ele suporta impactos de 1000m/s² e vibrações pesadas, adequado para linhas de produção pesadas e severas, com vedação de assento livre de lubrificação e resistente a poeira para longa vida útil. É fornecido um conjunto completo de atuadores intercambiáveis: alavanca de rolo de aço anti-abrasão padrão/endurecido, rolo anti-rebote unidirecional, êmbolo reto, botões de parada de emergência em forma de cogumelo multicoloridos, botões giratórios de 2/3 posições, botões traváveis ​​e alavancas de dobradiça articuladas. Amplamente aplicada na detecção de limite de curso de cilindro e mesa deslizante, circuitos de adsorção/liberação de vácuo, comissionamento de jog manual de equipamento, intertravamento de emergência de segurança de máquina e comutação de gabarito, é a válvula de gatilho mecânica média ideal para condições de trabalho que exigem compatibilidade de vácuo e forte resistência a choques.

A válvula proporcional eletropneumática de alto fluxo SOLH ITV é totalmente intercambiável com modelos SMC equivalentes. Adotando um sistema de feedback de pressão de circuito fechado, ele aceita tensão DC0–10V, sinais analógicos de corrente de 4–20mA e comunicação fieldbus opcional, incluindo CC-Link, PROFINET, EtherNet/IP para obter regulação de pressão de ar remota contínua e de alta precisão com precisão de controle de ±1% FS e proteção IP65 à prova de poeira e respingos. Três séries cobrem diferentes faixas de vazão: ITV1100 para vazão micro baixa, ITV2100 para vazão média universal e ITV3100 para vazão alta pesada até 4400 L/min ANR, com pressão ajustável de 0,005 a 0,9 MPa. Ele suporta roscas Rc/NPT/G e acessórios push-in, display digital LED integrado e alarme de autodiagnóstico sob fonte de baixa potência DC24V. Amplamente aplicado para atuação de cilindros de grande diâmetro, controle de tensão constante de filme e fio, processos de precisão óptica e de semicondutores, distribuição e revestimento automáticos, comutação de pressão de vários estágios para equipamentos de soldagem e rebitagem, substituição de vários reguladores manuais para realizar controle de pressão centralizado digital em linhas de produção automatizadas.

As válvulas de retenção em linha SOLH XTO674 e INA14 compartilham a mesma plataforma estrutural com pressão de abertura ultrabaixa de 0,01 MPa, compatível com ar comprimido e água limpa para proteção anti-refluxo em tubulações de vácuo e fluidos de baixa pressão. XTO674 é uma versão criogênica totalmente em latão que trabalha até -30 ℃; A série padrão INA14 fornece corpo em latão ou aço inoxidável SUS304, equipado com vedações NBR padrão, além de vedações opcionais FKM resistentes a óleo e altas temperaturas e CR à prova de intempéries. O design compacto de rosca em linha com marcação de seta de fluxo pode ser montado diretamente em tubulações sem suportes extras, evitando efetivamente a perda de vácuo e o fluxo de ar reverso quando instalado entre geradores de vácuo e ventosas. As duas séries apresentam dimensões gerais e tamanhos de rosca idênticos para intercâmbio direto em campo sem modificação de tubos, amplamente aplicados em equipamentos criogênicos, linhas de produção de vácuo, circuitos de fluidos de alta temperatura resistentes à corrosão e tubulações gerais pneumáticas e de água para retenção de pressão unidirecional e prevenção de refluxo.

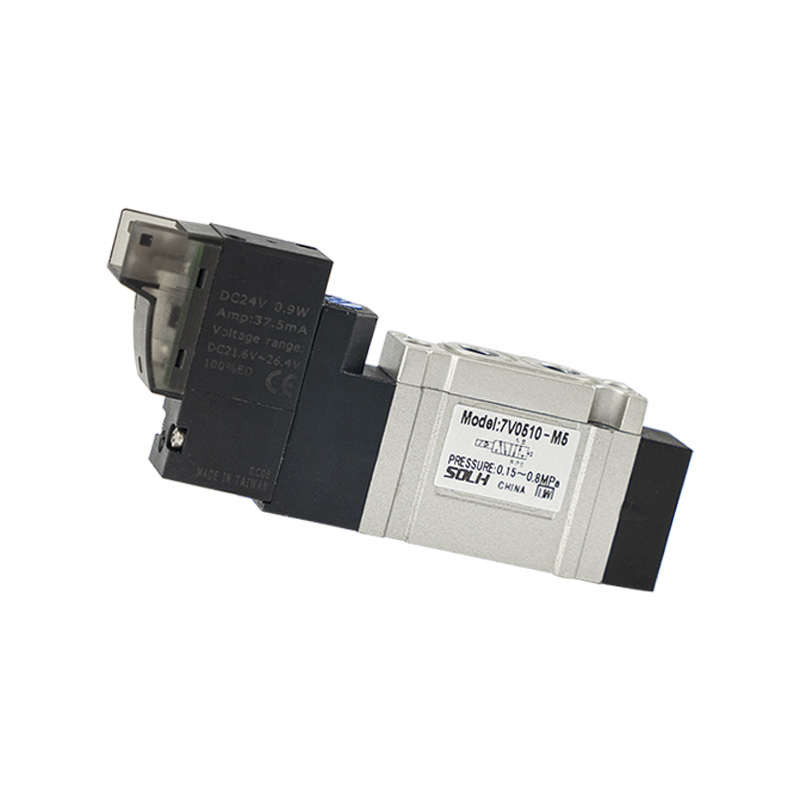

A válvula solenóide compacta operada por piloto SOLH 7V inclui variantes completas de 5/2 e 5/3 vias, cobrindo retorno por mola de bobina única, travamento de bobina dupla e três funções centrais: centro fechado, exaustão central, fornecimento de pressão central. Ela adota um design de corredor de exaustão centralizado interno integrado com capacidade de fluxo cerca de 30% maior do que as válvulas tradicionais da série 4V, apresentando resposta de comutação ≤50ms e frequência operacional máxima de até 5 Hz. Bobinas de potência ultrabaixa geram menos calor para energização contínua, com consumo de energia CC de 0,7 W e CA de 1,1 VA. É oferecida uma linha de tamanho completo de M5 a 3/8", suportando portas de rosca padrão e conexões rápidas push-in. As válvulas podem ser instaladas individualmente ou empilhadas em coletores de alumínio multiestações para economizar espaço no gabinete e simplificar a tubulação de ar principal. A pressão operacional varia de 0,15 ~ 0,8 MPa com temperatura de trabalho -20 ℃ ~ 70 ℃. O corpo da válvula em alumínio fundido oferece longa vida útil de vedação, amplamente utilizado para comutação direcional de cilindro e controle pneumático centralizado em todos os sistemas automatizados linhas de produção.

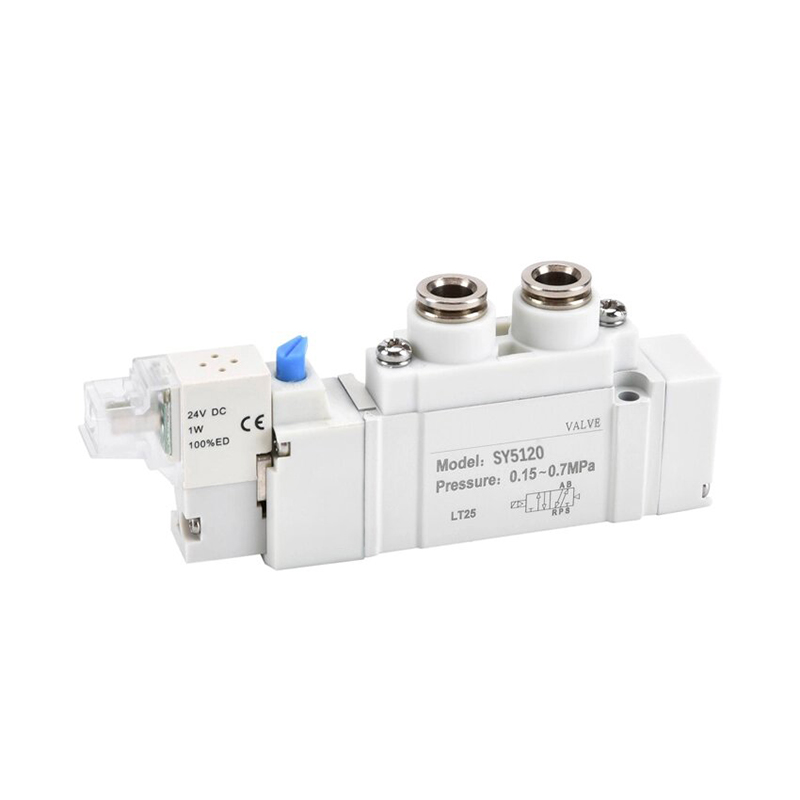

A válvula solenóide de 5 portas operada por piloto da série SOLH SY é totalmente intercambiável com válvulas SMC correspondentes, incluindo os modelos SY3000 mini, SY5000 médio mainstream, SY7000 grande e SY9000 extragrande. Ele fornece opções de circuito completo: 5/2 bobina simples/dupla e 5/3 de três posições com funções de centro fechado, exaustão central e fornecimento de pressão central. Bobinas padrão de 0,35 W e bobinas opcionais de economia de energia de potência ultrabaixa de 0,1 W geram pouco calor para energização contínua. A versão piloto interna funciona de 0,1 a 0,7 MPa, enquanto a variante piloto externa suporta ambiente de vácuo de -100kPa. O carretel selado atinge até 200 milhões de ciclos de comutação. As portas de ar estão dispostas nas laterais, na parte superior e inferior para roteamento flexível da tubulação. As válvulas adotam um design de encaixe compatível com ilhas de válvulas manifold SS5Y, permitindo a manutenção de válvula única sem desmontar todo o banco, com conector de plugue IP65 e classificação de base do manifold IP67. Corredores internos otimizados fornecem fluxo cerca de 80% maior do que as válvulas antigas, e a malha de filtro piloto integrada evita que o carretel fique preso pela poeira. Amplamente utilizado para comutação direcional de cilindros e controle pneumático centralizado em equipamentos de semicondutores, soldagem automotiva, embalagens e automação médica.

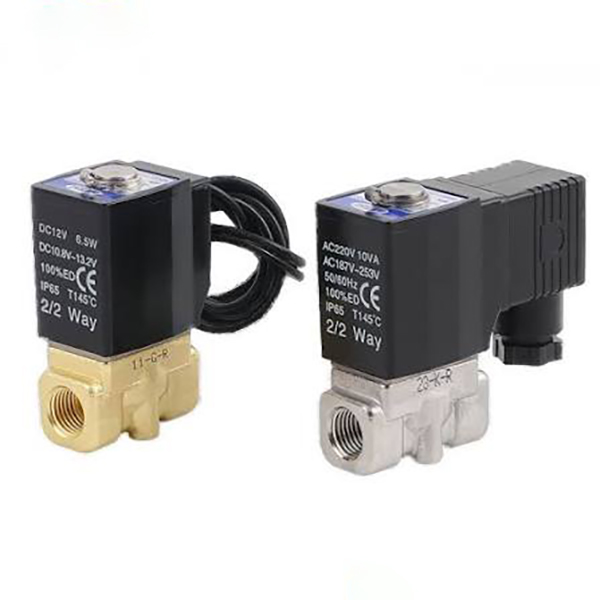

As válvulas solenóides de fluido normalmente fechadas de 2/2 vias da série SOLH 2S incluem duas linhas completas: modelos 030/050 de pequeno orifício de ação direta e variantes 150 ~ 500 de grande diâmetro operadas por piloto, para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de líquidos fracamente corrosivos. A versão de ação direta permite partida com pressão zero sem limite mínimo de pressão diferencial, apresenta tamanho compacto, orientação de montagem universal e comutação rápida de milissegundos, ideal para aplicações de microfluxo de baixa pressão, como resfriamento de máquina-ferramenta de ponto único, micro ramificações de ar/água 3C e mini equipamentos de limpeza. O tipo operado por piloto requer uma diferença de pressão mínima de 0,05 MPa para abertura total, fornece fluxo ultragrande com serpentinas de baixo calor e baixa potência, adequado para coletores de drenagem de compressores de ar, linhas principais de água pulverizada e tubulações de tratamento de água circulante de alto fluxo. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes a ácidos e água quente. Vários padrões internacionais de rosca (PT/G/NPT) e tensões globais de bobina universal (DC12/24V, AC24/110/220V) estão disponíveis, suportados por plugue DIN e opções de fiação de fio. Bobinas resistentes ao calor permitem energização contínua a longo prazo. Guia de seleção: tipo de ação direta para dutos com pressão estática abaixo de 0,05MPa e pequeno ramal de vazão; versão operada por piloto para coletores principais G1/2 e superiores com alta pressão estável e grande fluxo de circulação. A vedação EPDM é obrigatória para água quente e meios fluidos de qualidade alimentar.

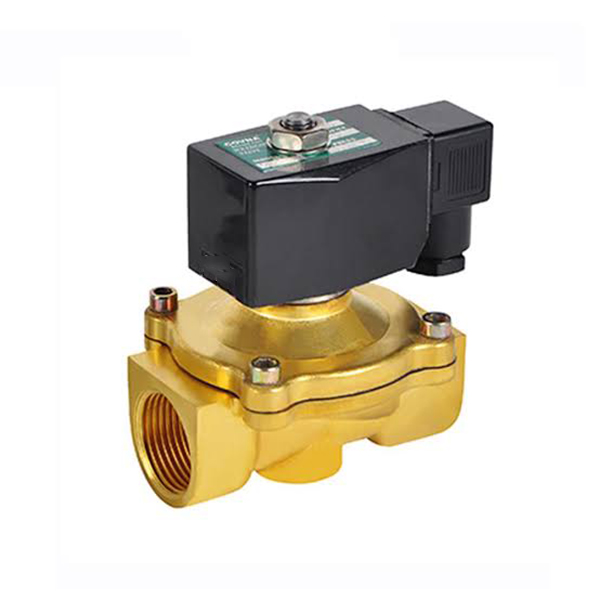

A válvula solenóide de fluido normalmente fechada de 2/2 vias da série SOLH 2W com corpo de latão sólido inclui modelos 030/050 de ação direta de pequeno orifício e variantes 150 ~ 500 operadas por piloto de grande diâmetro, projetada para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de fluido fracamente corrosivos. A versão de ação direta realiza partida com pressão diferencial zero sem limite mínimo de pressão de trabalho, apresenta tamanho compacto, orientação de montagem universal e comutação de alta frequência em milissegundos, ideal para ramificações de microfluxo de baixa pressão, circuitos auxiliares de água a vácuo e resfriamento de ponto único para pequenas máquinas-ferramentas. O tipo operado por piloto requer uma pressão diferencial de inicialização mínima de 0,05 MPa, fornece fluxo ultragrande com serpentinas de baixa potência e aumento de temperatura, adequado para linhas de drenagem principais de compressores de ar, circuitos principais de água pulverizada de montagem geral e tubulações de circulação de alto fluxo para sistemas de tratamento de água. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes ao calor e aos ácidos. Vários padrões internacionais de rosca (PT/G/NPT) e tensões de bobina de faixa completa (DC12/24V, AC24/110/220V) estão disponíveis, suportados por soquetes DIN para fiação de gabinete e cabos de fio à prova d'água IP65 para equipamentos externos úmidos. As bobinas resistentes ao calor permitem energização contínua 24 horas sem desgaste. Diretrizes de seleção: escolha o tipo de ação direta para tubulações com pressão estática abaixo de 0,05 MPa e microfluxo de ponto único; selecione variante operada por piloto para coletores principais G1/2 e superiores com grande circulação estável de alta pressão. A vedação EPDM é obrigatória para água quente, água purificada e meios fluidos de qualidade alimentar.
