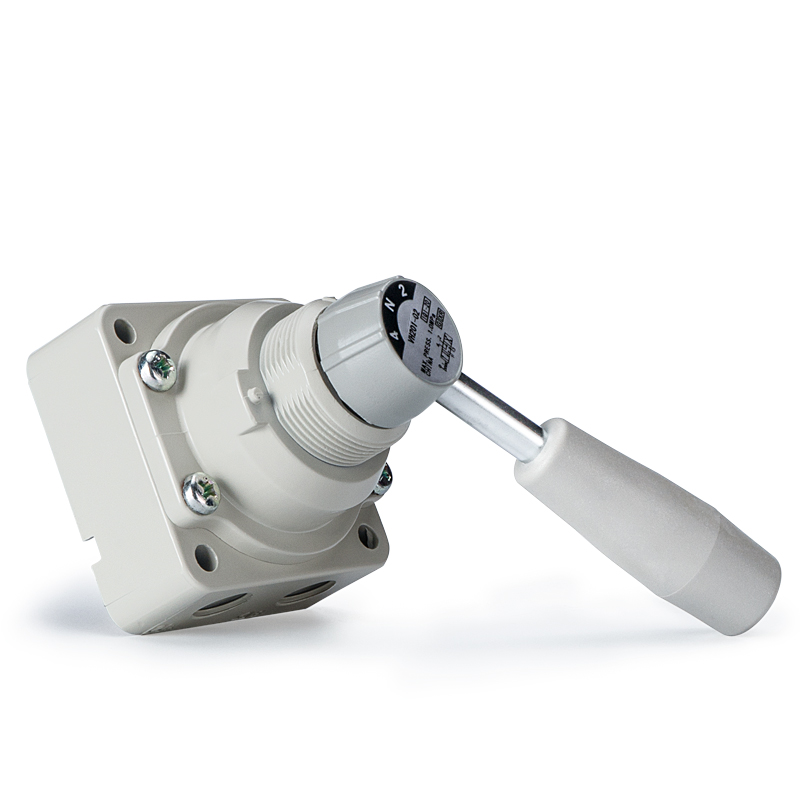

A válvula manual rotativa manual de 90° de 4 vias da série SOLH VH alterna os circuitos de ar girando a alavanca, com três funções centrais opcionais: centro fechado de 3 posições, exaustão central de 3 posições e tipo de 2 posições. Adotando vedação de carretel rotativo de precisão para vazamento interno ultrabaixo, possui corpo em liga de zinco / alumínio fundido e longa vida útil sem lubrificação, com trava de posição mecânica integrada para evitar operação acidental. Ele suporta o layout da tubulação da porta lateral e da porta inferior, disponível para montagem embutida no painel ou fixação direta do corpo, com tamanhos de porta de Rc1/4" a 1" e pressão operacional máxima de 0,7~1,0MPa. A versão central fechada mantém a pressão de fixação do cilindro durante o desligamento, enquanto a exaustão central libera totalmente a pressão para manutenção segura. Amplamente utilizado para reversão manual de cilindros, ventilação de comissionamento de equipamentos, isolamento de fonte de ar de emergência, operação manual de máquinas semiautomáticas e bancadas de teste de ensino pneumático.

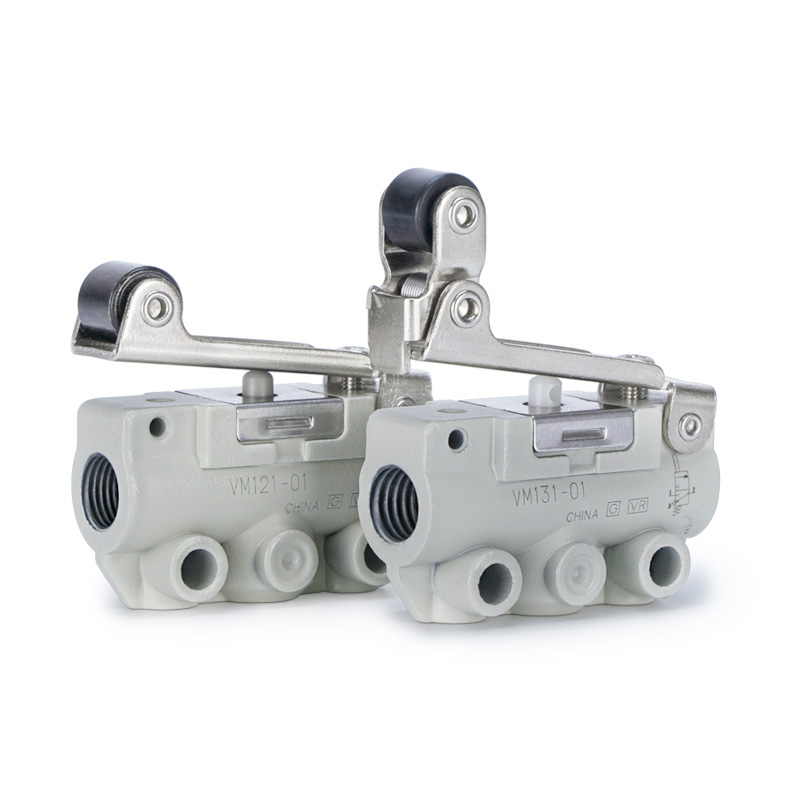

A válvula de assento mecânico miniatura SOLH VM1 (VM100) de 2/3 portas é totalmente intercambiável com modelos SMC equivalentes. Adotando uma estrutura de vedação de gatilho compacta e confiável, possui largura ultraestreita de 11 mm e peso de apenas 60g para fácil instalação de empilhamento denso e embutido dentro de máquinas. A pressão operacional varia de -100kPa de vácuo a 1,0MPa de pressão positiva, com design livre de lubrificação, excelente estanqueidade e forte resistência à poeira. Várias opções de rosca, incluindo M5, Rc1/8, NPT1/8 e G1/8, estão disponíveis, suportando o layout da tubulação da porta lateral e da porta inferior. É oferecida uma série completa de cabeçotes de atuadores intercambiáveis: êmbolo padrão/curto, alavanca de rolete anti-rebote reto/curto/unidirecional, botão plano, parada de emergência em cogumelo amarelo, botão indicador verde, alavanca de dobradiça e botão giratório travável, com variantes NC/NO completas de 2 e 3 portas. Amplamente aplicado para detecção de limite de curso de cilindro, comissionamento de jog manual, intertravamento de emergência de segurança, comutação de ar de mini gabarito e circuitos de gatilho de vácuo, ele atua como gatilho de sinal de ar mecânico universal para equipamentos de automação compactos.

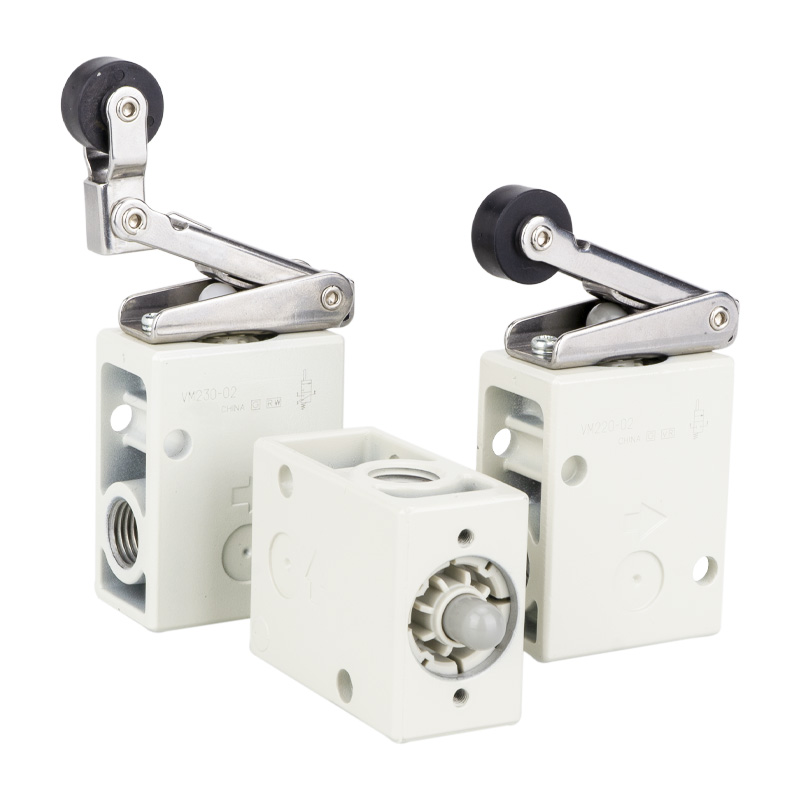

A válvula de assento mecânico médio SOLH VM2 (VM200) é totalmente intercambiável com os modelos SMC correspondentes. Apresentando construção de gatilho médio com coeficiente de vazão Cv=0,87, sua capacidade de vazão é cerca de 8 vezes maior que a série mini VM1, equipada com porta Rc1/4 padrão e roscas NPT/G1/4 opcionais. Ele funciona abaixo de 0 ~ 1,0 MPa e é incompatível com vácuo, adotando vedação de gatilho resistente ao desgaste e livre de lubrificação e corpo de metal robusto. Estão disponíveis layouts de tubulação da porta lateral e da porta inferior, apoiados por uma linha completa de atuadores intercambiáveis: rolo POM padrão / alavanca de rolo resistente à abrasão de aço endurecido, rolo anti-rebote unidirecional, êmbolo reto, botão plano, cabeça de parada de emergência em cogumelo amarelo, botão indicador verde e botão de dobradiça com trava. A variante de rolo de aço temperado se adapta a linhas de produção pesadas e de alto desgaste. Amplamente utilizado para detecção de limite de curso de cilindro e mesa deslizante, comissionamento manual de equipamentos, comutação de ar de gabarito e intertravamento de emergência de segurança, ela serve como válvula de gatilho de ar mecânica principal para linhas de produção de embalagens, têxteis, impressão e automação geral.

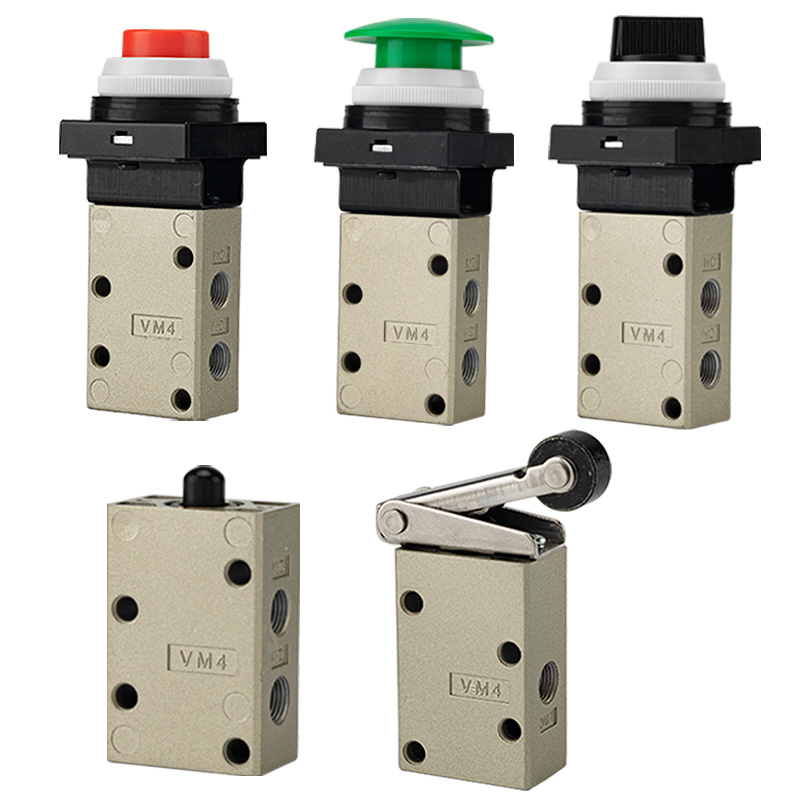

A válvula mecânica de assento médio de 3 portas SOLH VM4 (VM400) é totalmente intercambiável com modelos SMC equivalentes, posicionada entre as séries mini VM1 e VM2 de alto fluxo. Its core advantage lies in compatibility with full pressure range from -100kPa vacuum to 1.0MPa positive pressure, a feature unavailable on VM2. It adopts standard Rc1/8 port with optional NPT/G1/8 threads and Cv=0.38 flow capacity, supporting side and bottom port piping layout. Construído com corpo de metal sólido, ele suporta impactos de 1000m/s² e vibrações pesadas, adequado para linhas de produção pesadas e severas, com vedação de assento livre de lubrificação e resistente a poeira para longa vida útil. É fornecido um conjunto completo de atuadores intercambiáveis: alavanca de rolo de aço anti-abrasão padrão/endurecido, rolo anti-rebote unidirecional, êmbolo reto, botões de parada de emergência em forma de cogumelo multicoloridos, botões giratórios de 2/3 posições, botões traváveis ​​e alavancas de dobradiça articuladas. Amplamente aplicada na detecção de limite de curso de cilindro e mesa deslizante, circuitos de adsorção/liberação de vácuo, comissionamento de jog manual de equipamento, intertravamento de emergência de segurança de máquina e comutação de gabarito, é a válvula de gatilho mecânica média ideal para condições de trabalho que exigem compatibilidade de vácuo e forte resistência a choques.

A válvula proporcional eletropneumática de alto fluxo SOLH ITV é totalmente intercambiável com modelos SMC equivalentes. Adotando um sistema de feedback de pressão de circuito fechado, ele aceita tensão DC0–10V, sinais analógicos de corrente de 4–20mA e comunicação fieldbus opcional, incluindo CC-Link, PROFINET, EtherNet/IP para obter regulação de pressão de ar remota contínua e de alta precisão com precisão de controle de ±1% FS e proteção IP65 à prova de poeira e respingos. Três séries cobrem diferentes faixas de vazão: ITV1100 para vazão micro baixa, ITV2100 para vazão média universal e ITV3100 para vazão alta pesada até 4400 L/min ANR, com pressão ajustável de 0,005 a 0,9 MPa. Ele suporta roscas Rc/NPT/G e acessórios push-in, display digital LED integrado e alarme de autodiagnóstico sob fonte de baixa potência DC24V. Amplamente aplicado para atuação de cilindros de grande diâmetro, controle de tensão constante de filme e fio, processos de precisão óptica e de semicondutores, distribuição e revestimento automáticos, comutação de pressão de vários estágios para equipamentos de soldagem e rebitagem, substituição de vários reguladores manuais para realizar controle de pressão centralizado digital em linhas de produção automatizadas.

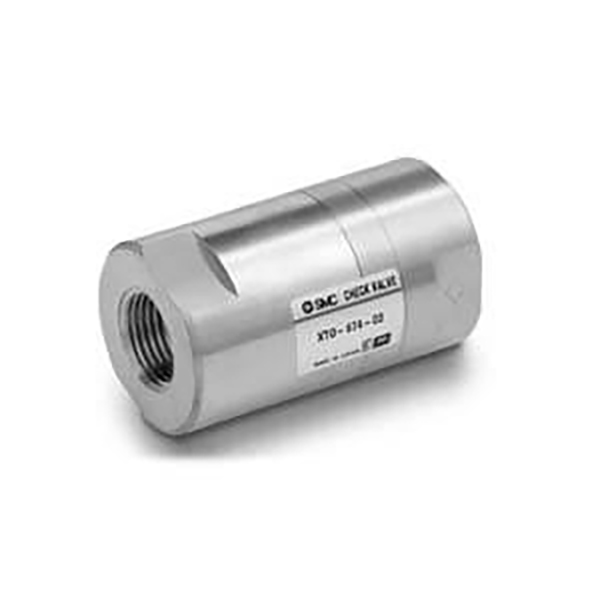

As válvulas de retenção em linha SOLH XTO674 e INA14 compartilham a mesma plataforma estrutural com pressão de abertura ultrabaixa de 0,01 MPa, compatível com ar comprimido e água limpa para proteção anti-refluxo em tubulações de vácuo e fluidos de baixa pressão. XTO674 é uma versão criogênica totalmente em latão que trabalha até -30 ℃; A série padrão INA14 fornece corpo em latão ou aço inoxidável SUS304, equipado com vedações NBR padrão, além de vedações opcionais FKM resistentes a óleo e altas temperaturas e CR à prova de intempéries. O design compacto de rosca em linha com marcação de seta de fluxo pode ser montado diretamente em tubulações sem suportes extras, evitando efetivamente a perda de vácuo e o fluxo de ar reverso quando instalado entre geradores de vácuo e ventosas. As duas séries apresentam dimensões gerais e tamanhos de rosca idênticos para intercâmbio direto em campo sem modificação de tubos, amplamente aplicados em equipamentos criogênicos, linhas de produção de vácuo, circuitos de fluidos de alta temperatura resistentes à corrosão e tubulações gerais pneumáticas e de água para retenção de pressão unidirecional e prevenção de refluxo.

O cilindro deslizante linear com trilho L ultrafino SOLH HLH adota trilho guia de esfera recirculante de lado único integrado com corpo fino de baixo perfil para economizar espaço de instalação, uma corrediça pneumática de dupla ação dedicada ao posicionamento preciso de carga leve. Os tamanhos dos furos variam de 6, 10, 16 a 20 mm com cursos padrão de 5–60 mm, pressão operacional de 0,15~0,7 MPa e temperatura de trabalho de -20°C a 70°C. O corpo do cilindro possui furos roscados de montagem em 4 direções e portas de ar em 3 lados para um layout de tubulação flexível. O carro deslizante é equipado com furos roscados de fixação e furos para pinos de posicionamento nas superfícies superior e frontal. Um anel magnético integrado vem como padrão, com slots laterais duplos para montagem de interruptores reed magnéticos. A junta flutuante entre a haste do pistão e o carro elimina a carga lateral e garante excelente retilineidade e precisão anti-rotação. Em comparação com a série HLQ de trilho duplo, o HLH apresenta contorno mais fino para espaços estreitos e confinados, amplamente aplicado em mini gabaritos de inspeção 3C e semicondutores, unidades de fixação de pressão para serviços leves e mecanismos de posicionamento alternativo dentro de máquinas de automação compactas.

Os cilindros deslizantes de eixo duplo SOLH HLQ / HLQL adotam guias lineares de esfera recirculante, incluindo a versão padrão compacta HLQ com cilindro montado lateralmente e o modelo HLQL simétrico ultrarrígido. Os tamanhos dos furos variam de 6 a 25 mm com cursos de 10 a 150 mm. O design da haste dupla paralela oferece forte impulso e excelente desempenho anti-torção e anti-rotação. Uma junta flutuante integrada entre o pistão e o carro deslizante compensa as cargas laterais excêntricas. A base possui furos roscados de montagem em 3 direções, enquanto o carro deslizante fornece furos de montagem de fixação em múltiplas superfícies e pinos de posicionamento; slots laterais para interruptores reed magnéticos e ímã integrado são padrão. Várias opções de amortecedores estão disponíveis: amortecedor de ar ajustável duplo/simples, amortecedor hidráulico e blocos de parada externos para reciprocidade suave e alta precisão de posicionamento de repetição. O HLQ se adapta a cargas médias e pequenas com espaço limitado, enquanto o HLQL simétrico suporta cargas pesadas e deslocamento excêntrico severo. Amplamente utilizado para transferência automática, fixação de precisão e posicionamento linear em 3C, montagem de semicondutores e equipamentos de teste.

Os cilindros deslizantes de eixo duplo SOLH HLS / HLSL adotam guias de rolos cruzados de contato de linha, proporcionando rigidez muito maior, precisão de posicionamento repetido e resistência à carga excêntrica do que os modelos de guia esférica HLQ. Estão disponíveis duas variantes: HLS padrão com cilindro compacto montado na lateral para cargas médias e pequenas sem deslocamento severo; HLSL simétrico com cilindro centrado e rolos duplos paralelos para cargas pesadas, grande torque excêntrico e demandas de ultraprecisão. Os tamanhos dos furos cobrem 6–25 mm e cursos 10–150 mm. As hastes duplas do pistão proporcionam impulso poderoso e desempenho antitorção, enquanto as juntas flutuantes integradas eliminam o estresse de deflexão lateral. A base suporta furos de montagem em 3 direções, o carro deslizante reserva roscas de fixação multi-superfícies e pinos de posicionamento, e anel magnético mais slots de sensor vêm como padrão. Amortecedores de ar ajustáveis, amortecedores hidráulicos e batentes mecânicos externos são acessórios opcionais. A temperatura operacional varia de -20°C a 70°C. Amplamente utilizado em semicondutores, automação médica, gabaritos de máquinas-ferramenta e outras estações de posicionamento de fixação e transferência de ultraprecisão para serviços pesados.
