Série de componentes pneumáticos

As válvulas solenóides de fluido normalmente fechadas de 2/2 vias da série SOLH 2S incluem duas linhas completas: modelos 030/050 de pequeno orifício de ação direta e variantes 150 ~ 500 de grande diâmetro operadas por piloto, para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de líquidos fracamente corrosivos. A versão de ação direta permite partida com pressão zero sem limite mínimo de pressão diferencial, apresenta tamanho compacto, orientação de montagem universal e comutação rápida de milissegundos, ideal para aplicações de microfluxo de baixa pressão, como resfriamento de máquina-ferramenta de ponto único, micro ramificações de ar/água 3C e mini equipamentos de limpeza. O tipo operado por piloto requer uma diferença de pressão mínima de 0,05 MPa para abertura total, fornece fluxo ultragrande com serpentinas de baixo calor e baixa potência, adequado para coletores de drenagem de compressores de ar, linhas principais de água pulverizada e tubulações de tratamento de água circulante de alto fluxo. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes a ácidos e água quente. Vários padrões internacionais de rosca (PT/G/NPT) e tensões globais de bobina universal (DC12/24V, AC24/110/220V) estão disponíveis, suportados por plugue DIN e opções de fiação de fio. Bobinas resistentes ao calor permitem energização contínua a longo prazo. Guia de seleção: tipo de ação direta para dutos com pressão estática abaixo de 0,05MPa e pequeno ramal de vazão; versão operada por piloto para coletores principais G1/2 e superiores com alta pressão estável e grande fluxo de circulação. A vedação EPDM é obrigatória para água quente e meios fluidos de qualidade alimentar.

A válvula solenóide de fluido normalmente fechada de 2/2 vias da série SOLH 2W com corpo de latão sólido inclui modelos 030/050 de ação direta de pequeno orifício e variantes 150 ~ 500 operadas por piloto de grande diâmetro, projetada para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de fluido fracamente corrosivos. A versão de ação direta realiza partida com pressão diferencial zero sem limite mínimo de pressão de trabalho, apresenta tamanho compacto, orientação de montagem universal e comutação de alta frequência em milissegundos, ideal para ramificações de microfluxo de baixa pressão, circuitos auxiliares de água a vácuo e resfriamento de ponto único para pequenas máquinas-ferramentas. O tipo operado por piloto requer uma pressão diferencial de inicialização mínima de 0,05 MPa, fornece fluxo ultragrande com serpentinas de baixa potência e aumento de temperatura, adequado para linhas de drenagem principais de compressores de ar, circuitos principais de água pulverizada de montagem geral e tubulações de circulação de alto fluxo para sistemas de tratamento de água. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes ao calor e aos ácidos. Vários padrões internacionais de rosca (PT/G/NPT) e tensões de bobina de faixa completa (DC12/24V, AC24/110/220V) estão disponíveis, suportados por soquetes DIN para fiação de gabinete e cabos de fio à prova d'água IP65 para equipamentos externos úmidos. As bobinas resistentes ao calor permitem energização contínua 24 horas sem desgaste. Diretrizes de seleção: escolha o tipo de ação direta para tubulações com pressão estática abaixo de 0,05 MPa e microfluxo de ponto único; selecione variante operada por piloto para coletores principais G1/2 e superiores com grande circulação estável de alta pressão. A vedação EPDM é obrigatória para água quente, água purificada e meios fluidos de qualidade alimentar.

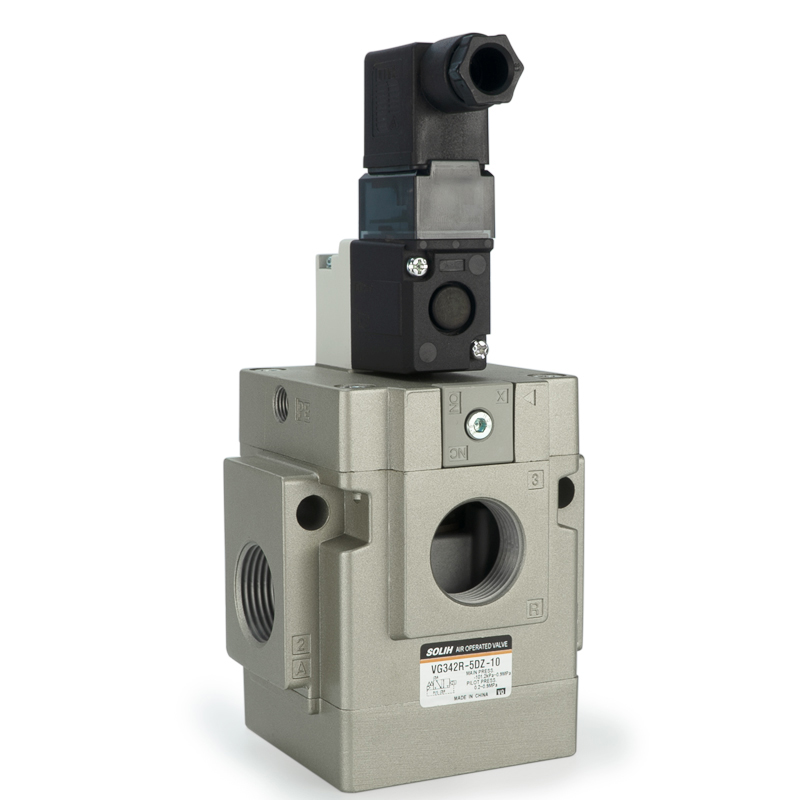

Desenvolvida com tecnologia de vedação de assento otimizada, a válvula solenóide de assento operada por piloto SOLH VG342 é produzida em massa internamente com estoque suficiente. Atendendo aos usuários finais de automação global, esta válvula solenóide compatível com vácuo de alto fluxo suporta conversão NC/NO/piloto externo. Ele oferece fluxo de ar de grande capacidade, opção de baixo consumo de energia de 1,8 W e ciclagem de alta frequência de 5 Hz. Isentas de óleo e com vazamento zero, elas atuam como válvulas de controle principais múltiplas confiáveis ​​para sistemas de retenção de vácuo, atuadores de grande diâmetro e linhas de automação pneumática de múltiplos circuitos.

O regulador de pressão de alívio de 3 vias com gatilho balanceado SOLH VEX1 adota estrutura de gatilho em vez do design de diafragma tradicional, fornecendo fluxo 3 a 5 vezes maior do que os reguladores AR padrão com porta de alívio superdimensionada para alívio de pressão rápido e contrapressão estável. Ele alcança precisão de regulação superior com histerese ≤0,03MPa, repetibilidade e sensibilidade ≤0,01MPa. Dois modos de controle estão disponíveis: piloto de ar remoto e piloto de solenóide integrado para comutação automática de pressão em vários estágios. A pressão máxima de entrada atinge 1,0 MPa, com tamanhos de porta variando de 1/8" a 2". Montável em qualquer ângulo e isento de lubrificação para circuitos de ar secos e isentos de óleo; a versão do piloto aéreo funciona de 0 a 60 ℃, enquanto a variante do piloto solenóide varia de 0 a 50 ℃. Amplamente utilizado para estabilização de pressão de grandes tanques de ar e alívio rápido, sopro de ar de alto fluxo, cilindro de grande diâmetro / acionamento de motor pneumático e sistemas de controle de tensão de vários estágios para fabricação de filmes e fios.

As válvulas de revestimento pneumáticas dedicadas da série SOLH SCV incluem SCV12 de 2 vias e SCV13 de 3 vias para troca de tinta, diluente e ar de purga e controle rápido de mudança de cor. As peças molhadas adotam vedações compostas PTFE+FPM resistentes a solventes e o diafragma de isolamento separa o mecanismo de acionamento do líquido de revestimento para evitar a adesão da tinta, alcançando uma vida útil superior a 5 milhões de ciclos. Estrutura totalmente pneumática sem peças elétricas elimina riscos de faíscas em oficinas de revestimento à prova de explosão. A base múltipla combinada suporta controle centralizado de até 15 cores; canal de fluxo interno otimizado reduz o consumo de finos durante a lavagem e evita a contaminação de cores cruzadas. Disponível para montagem autônoma única ou empilhamento denso de coletores, amplamente aplicado em sistemas automáticos de mudança de cor de revestimento automotivo, móveis, hardware e eletrodomésticos, limpeza de circulação de solvente e circuitos de ar de purga de pistola de pulverização.

O regulador de alívio de precisão de alto fluxo SOLH VEX1133 adota piloto de bocal-flapper combinado e estrutura de gatilho balanceada. De tamanho compacto, mas com forte capacidade de fornecimento e exaustão, ele realiza estabilização de pressão ultrarrápida com ultrapassagem insignificante sob mudanças repentinas de carga e grande volume a jusante. Ele oferece precisão de controle ultra-alta com sensibilidade ≤0,2% FS e repetibilidade ≤±0,5% FS, atendendo totalmente aos padrões de posicionamento em nível de mícron e de processo de força/tensão constante. O alívio de transbordamento integrado descarrega automaticamente o excesso de pressão dentro das câmaras de ar fechadas para manter a pressão definida estável sem desvios. Apresentando componentes internos livres de atrito, design livre de lubrificação e anticontaminação, ele permite montagem em ângulo arbitrário e suporta montagem autônoma ou empilhada em coletor. Amplamente aplicado ao controle de tensão de filmes e fios, balanceadores pneumáticos, máquinas de ajuste por pressão de precisão e sistemas de pressão constante de bancada de testes de laboratório.

Ejetor a vácuo de economia de energia de vários estágios da série SOLIH ZL1, totalmente intercambiável com SMC ZL1. Fluxo máximo de sucção 100L/min (ANR) com alimentação de 0,4-0,6MPa. Versões sem válvula ou integradas com válvula com combinações de válvula de alimentação/liberação (K1/K2/B1/B2), pressostato de vácuo opcional (NPN/PNP, saída analógica), circuitos de proteção contra surtos de indicador. Ideal para robô EOAT, pick and place 3C, bateria de lítio e automação de manuseio de materiais porosos.

O ejetor de vácuo venturi multiestágio SOLH ZL112 é totalmente intercambiável com modelos SMC equivalentes, equipado com bico padrão de Φ1,2. Sua estrutura de vários estágios com economia de energia oferece vácuo estável de -88~-92kPa enquanto reduz o consumo de ar em mais de 40% em comparação aos ejetores de estágio único. Adotando um design modular altamente integrado, ela oferece válvulas duplas de alimentação/liberação K1 para sucção e purga automáticas e variantes econômicas de válvula de alimentação única K2. O silenciador integrado restringe o ruído operacional abaixo de 70dB(A); dois estilos de escapamento estão disponíveis: tipo de silenciador integrado padrão e escapamento de porta centralizada P para alto fluxo. Os acessórios opcionais incluem medidores de vácuo mecânicos analógicos e pressostatos de vácuo digitais com canal único/duplo NPN/PNP e saídas de sinal analógico de tensão/corrente, além de diversos conectores, tensões de bobina e botões de ajuste manual. Livre de peças móveis internas para operação contínua livre de manutenção, ele pode ser montado diretamente nos efetores finais do robô para reduzir o tempo de resposta do vácuo, amplamente aplicado ao manuseio de ventosas múltiplas de painéis de vidro 3C, chapas metálicas, materiais de embalagem e impressão e peças de trabalho porosas que exigem adsorção estável a vácuo de alto fluxo.

Ejetor de vácuo multiestágio SOLIH ZL212, atualização para ZL112 com dimensão de montagem compatível com SMC. Maior vácuo 90~-95kPa e +30% de fluxo de sucção, 40% de economia de energia através do design multi venturi. Opções modulares: silenciador/porta de exaustão, manômetro mecânico ou pressostato de vácuo digital (NPN/PNP), válvula de alimentação+liberação. Ideal para manuseio de robôs com ventosas grandes de vidro, chapas metálicas, materiais porosos e com alto vazamento.
