Série de componentes pneumáticos

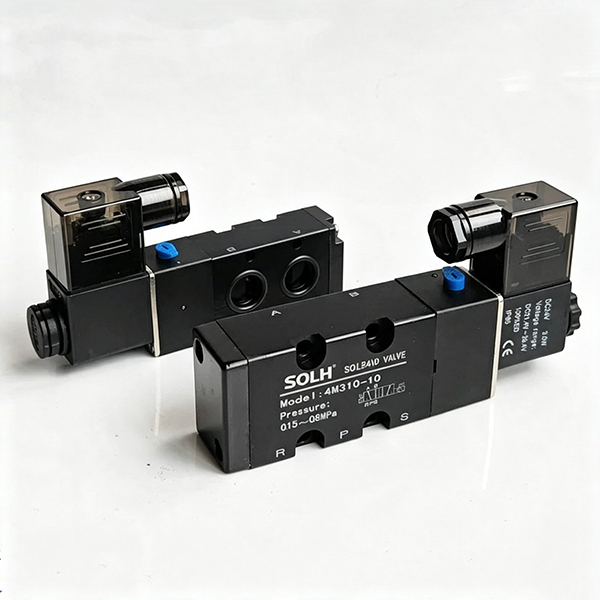

As válvulas solenóides de 5/2 vias do tipo placa da série SOLH 4M atendem estritamente aos padrões internacionais de montagem NAMUR, construídas especificamente para montagem direta em atuadores pneumáticos que acionam válvulas de esfera e válvulas borboleta. A base inferior integrada vem com passagens de ar P, A, B, R1 e R2 pré-incorporadas, permitindo encaixe perfeito com cavidades de ar do atuador sem tubulação externa para portas de trabalho A/B. Esse layout simplificado reduz drasticamente a carga de trabalho do layout da tubulação e possíveis pontos de vazamento de ar em comparação com válvulas solenóides convencionais da série 4V conectadas por tubo. Esta linha adota construção de carretel piloto interno com operação isenta de óleo, oferecida em configurações de redefinição de mola de bobina única (4M×10) e memória de travamento de bobina dupla (4M×20) cobrindo três classes de tamanho: 4M100, 4M200 convencional e 4M300 de alto fluxo. As variantes de controle elétrico único são redefinidas automaticamente sob a tensão da mola assim que a energia é desconectada para cenários de redefinição à prova de falhas, enquanto as versões de controle elétrico duplo mantêm sua posição de comutação de forma constante após o corte de energia para sustentar o status de abertura/fechamento da válvula para bloqueio de longo prazo da tubulação. Cada unidade é equipada com um botão de acionamento manual montado na lateral para comissionamento off-line conveniente e testes de manutenção. As bobinas suportam tensões CA/CC globais amplamente utilizadas com proteção IP65 à prova de poeira e à prova d'água, adequada para condições de trabalho rigorosas em tratamento de água, tubulações químicas e comutação geral de fluidos industriais. A série é dimensionalmente compatível com bases de manifold compartilhadas com a série 4V equivalente, suportando instalação de atuador independente ou montagem de ilha de válvula centralizada por meio de manifolds de múltiplas estações. Com interface NAMUR padrão certificada, intercambiável com a série Airtac 4M convencional, ele serve como um componente de controle dedicado para regulação liga-desliga automatizada de atuadores pneumáticos de esfera e válvula borboleta.

A válvula solenóide compacta operada por piloto SOLH 7V inclui variantes completas de 5/2 e 5/3 vias, cobrindo retorno por mola de bobina única, travamento de bobina dupla e três funções centrais: centro fechado, exaustão central, fornecimento de pressão central. Ela adota um design de corredor de exaustão centralizado interno integrado com capacidade de fluxo cerca de 30% maior do que as válvulas tradicionais da série 4V, apresentando resposta de comutação ≤50ms e frequência operacional máxima de até 5 Hz. Bobinas de potência ultrabaixa geram menos calor para energização contínua, com consumo de energia CC de 0,7 W e CA de 1,1 VA. É oferecida uma linha de tamanho completo de M5 a 3/8", suportando portas de rosca padrão e conexões rápidas push-in. As válvulas podem ser instaladas individualmente ou empilhadas em coletores de alumínio multiestações para economizar espaço no gabinete e simplificar a tubulação de ar principal. A pressão operacional varia de 0,15 ~ 0,8 MPa com temperatura de trabalho -20 ℃ ~ 70 ℃. O corpo da válvula em alumínio fundido oferece longa vida útil de vedação, amplamente utilizado para comutação direcional de cilindro e controle pneumático centralizado em todos os sistemas automatizados linhas de produção.

A válvula solenóide de 5 portas operada por piloto da série SOLH SY é totalmente intercambiável com válvulas SMC correspondentes, incluindo os modelos SY3000 mini, SY5000 médio mainstream, SY7000 grande e SY9000 extragrande. Ele fornece opções de circuito completo: 5/2 bobina simples/dupla e 5/3 de três posições com funções de centro fechado, exaustão central e fornecimento de pressão central. Bobinas padrão de 0,35 W e bobinas opcionais de economia de energia de potência ultrabaixa de 0,1 W geram pouco calor para energização contínua. A versão piloto interna funciona de 0,1 a 0,7 MPa, enquanto a variante piloto externa suporta ambiente de vácuo de -100kPa. O carretel selado atinge até 200 milhões de ciclos de comutação. As portas de ar estão dispostas nas laterais, na parte superior e inferior para roteamento flexível da tubulação. As válvulas adotam um design de encaixe compatível com ilhas de válvulas manifold SS5Y, permitindo a manutenção de válvula única sem desmontar todo o banco, com conector de plugue IP65 e classificação de base do manifold IP67. Corredores internos otimizados fornecem fluxo cerca de 80% maior do que as válvulas antigas, e a malha de filtro piloto integrada evita que o carretel fique preso pela poeira. Amplamente utilizado para comutação direcional de cilindros e controle pneumático centralizado em equipamentos de semicondutores, soldagem automotiva, embalagens e automação médica.

As válvulas solenóides de fluido normalmente fechadas de 2/2 vias da série SOLH 2S incluem duas linhas completas: modelos 030/050 de pequeno orifício de ação direta e variantes 150 ~ 500 de grande diâmetro operadas por piloto, para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de líquidos fracamente corrosivos. A versão de ação direta permite partida com pressão zero sem limite mínimo de pressão diferencial, apresenta tamanho compacto, orientação de montagem universal e comutação rápida de milissegundos, ideal para aplicações de microfluxo de baixa pressão, como resfriamento de máquina-ferramenta de ponto único, micro ramificações de ar/água 3C e mini equipamentos de limpeza. O tipo operado por piloto requer uma diferença de pressão mínima de 0,05 MPa para abertura total, fornece fluxo ultragrande com serpentinas de baixo calor e baixa potência, adequado para coletores de drenagem de compressores de ar, linhas principais de água pulverizada e tubulações de tratamento de água circulante de alto fluxo. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes a ácidos e água quente. Vários padrões internacionais de rosca (PT/G/NPT) e tensões globais de bobina universal (DC12/24V, AC24/110/220V) estão disponíveis, suportados por plugue DIN e opções de fiação de fio. Bobinas resistentes ao calor permitem energização contínua a longo prazo. Guia de seleção: tipo de ação direta para dutos com pressão estática abaixo de 0,05MPa e pequeno ramal de vazão; versão operada por piloto para coletores principais G1/2 e superiores com alta pressão estável e grande fluxo de circulação. A vedação EPDM é obrigatória para água quente e meios fluidos de qualidade alimentar.

A válvula solenóide de fluido normalmente fechada de 2/2 vias da série SOLH 2W com corpo de latão sólido inclui modelos 030/050 de ação direta de pequeno orifício e variantes 150 ~ 500 operadas por piloto de grande diâmetro, projetada para controle liga-desliga automático de água limpa, ar comprimido, refrigerante de corte, óleo lubrificante e tubulações de fluido fracamente corrosivos. A versão de ação direta realiza partida com pressão diferencial zero sem limite mínimo de pressão de trabalho, apresenta tamanho compacto, orientação de montagem universal e comutação de alta frequência em milissegundos, ideal para ramificações de microfluxo de baixa pressão, circuitos auxiliares de água a vácuo e resfriamento de ponto único para pequenas máquinas-ferramentas. O tipo operado por piloto requer uma pressão diferencial de inicialização mínima de 0,05 MPa, fornece fluxo ultragrande com serpentinas de baixa potência e aumento de temperatura, adequado para linhas de drenagem principais de compressores de ar, circuitos principais de água pulverizada de montagem geral e tubulações de circulação de alto fluxo para sistemas de tratamento de água. As vedações de borracha nitrílica NBR padrão são equipadas com vedações opcionais de qualidade alimentar EPDM resistentes ao calor e aos ácidos. Vários padrões internacionais de rosca (PT/G/NPT) e tensões de bobina de faixa completa (DC12/24V, AC24/110/220V) estão disponíveis, suportados por soquetes DIN para fiação de gabinete e cabos de fio à prova d'água IP65 para equipamentos externos úmidos. As bobinas resistentes ao calor permitem energização contínua 24 horas sem desgaste. Diretrizes de seleção: escolha o tipo de ação direta para tubulações com pressão estática abaixo de 0,05 MPa e microfluxo de ponto único; selecione variante operada por piloto para coletores principais G1/2 e superiores com grande circulação estável de alta pressão. A vedação EPDM é obrigatória para água quente, água purificada e meios fluidos de qualidade alimentar.

O cilindro padrão de tirante leve SOLH MBB é um modelo leve atualizado, 10% mais leve que a série MB tradicional e totalmente compatível com os padrões ISO15552 para substituição direta de cilindros de tirante importados. Apresentando almofada de ar ajustável de extremidade dupla e tampas quadradas, garante alta rigidez, baixo ruído e operação estável sem óleo, adequada para condições de trabalho de carga média e alta frequência. Abrange múltiplas variantes e diversas opções de montagem, amplamente utilizadas em equipamentos de transporte e máquinas de automação em geral. Com produção em massa madura e estoque suficiente, ela suporta fornecimento estável de lotes e exportações em todo o mundo.

O cilindro de perfil sem tirante SOLH SAI está em conformidade com a norma ISO15552, dimensionalmente intercambiável com as séries FESTO DNC e SE. Adotando um cilindro de alumínio integrado em forma de M, ele é equipado com almofada de ar ajustável de extremidade dupla e almofada elástica PPV e ranhuras de sensor de dois lados. As variantes completas incluem haste simples, haste dupla, curso ajustável, bloqueável e cilindro integrado com válvula SAIF. Suporta operação sem óleo com baixa pressão inicial. Diâmetros de φ32 ~ 200 mm, curso personalizado de até 2.000 mm e várias opções de montagem ISO. Amplamente utilizado em máquinas de embalagem, transportadores e automação de máquinas-ferramenta. A produção em massa estável e o estoque suficiente tornam-no um atuador linear geral econômico para equipamentos de automação de exportação.

O cilindro padrão quadrado sem tirante SOLH SE está em conformidade com os padrões ISO15552 e VDMA24562, diretamente intercambiável com as séries FESTO DNC e SMC CP96S. O corpo quadrado de alumínio integrado oferece alta rigidez, equipado com almofada de ar ajustável de extremidade dupla e ranhuras de sensor em 3 lados para instalação flexível. As variantes incluem haste simples, haste dupla, curso ajustável e tipo com trava BSE, adequadas para aplicações de carga média-pesada e alta frequência de curso longo. O cilindro anodizado rígido suporta operação sem óleo com múltiplas opções de montagem, amplamente adotadas para máquinas-ferramentas, embalagens e automação de transportadores. Serviço personalizado de longo curso, estoque suficiente e fornecimento estável em massa para fabricantes globais de automação.

O cilindro padrão de tirante econômico SOLH SC adota quatro tirantes para fixar tampas de extremidade com alta rigidez e resistência ao impacto, amplamente adotado como atuador pneumático geral. Os tamanhos dos furos variam de φ32 ~ 250 mm, equipados com almofada de ar ajustável de extremidade dupla para reduzir impacto e ruído. As variantes incluem haste única, haste dupla SCD, curso ajustável SCJ e cilindro com trava SCL. Anel magnético integrado opcional para chaves magnéticas CMSG/DMSG, suportando operação sem óleo. Corpo mais curto que os cilindros de perfil ISO, com diâmetro igual e preço competitivo. Vários tipos de montagem disponíveis para empurrar, manusear e posicionar em transportadores, embalagens e linhas de montagem. Estoque suficiente suporta pedidos de exportação em massa.
