Série de componentes pneumáticos

O cilindro sem haste de acoplamento magnético da série SOLH RM foi projetado para ser intercambiável com os equivalentes Airtac. Ele adota acionamento síncrono magnético sem contato e estrutura de barril totalmente fechada para vazamento zero e operação livre de poeira, adequado para ambientes limpos e isentos de óleo das indústrias eletrônica, médica e alimentícia. Os tamanhos dos furos variam de φ10 a φ40 mm com curso máximo de 2.000 mm, operando em uma ampla faixa de temperatura industrial de -20℃~70℃ e apresentando uma pressão mínima de inicialização de 0,15 MPa. Estão disponíveis quatro variantes estruturais: tipo básico RMS sem guias embutidas necessitando de trilhos externos e suportes finais com menor custo; Tipo padrão RMT integrado com hastes guia duplas e rolamentos deslizantes para resistir a cargas laterais comuns sem guias extras para fácil instalação; Versão de precisão RMTL com hastes guia estendidas de alta precisão alcançando precisão de posicionamento repetitivo de ± 0,1 mm; Tipo de corrediça reforçada para serviço pesado RMH com forte capacidade anti-deflexão para suporte de carga independente. Amortecedores de borracha de extremidade dupla padrão são equipados com amortecedores ajustáveis ​​opcionais e amortecedores hidráulicos externos para movimento estável de até 500 mm/s. Kits de interruptores magnéticos opcionais combinam com sensores D-M9 para feedback de sinal de posição. Estruturas de orientação integradas reduzem custos extras de aquisição e montagem de guias lineares externas. Ele oferece excelente desempenho de custo em comparação às séries SMC CY1 e CY3, amplamente utilizado no transporte de materiais de longa distância, atuação de portas de proteção e modernização com economia de espaço de cilindros de tirante convencionais em linhas de produção automatizadas de orçamento médio.

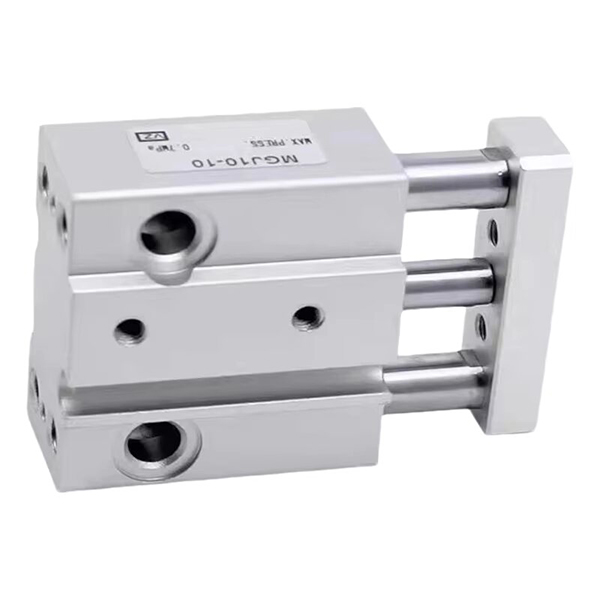

O mini cilindro de haste guia ultracompacto SOLH MGJ é totalmente intercambiável com produtos padrão SMC, desenvolvidos exclusivamente para automação em miniatura. Ele fornece apenas dois diâmetros minúsculos de φ6 mm e φ10 mm com cursos ultracurtos de 5 mm a 20 mm. Hastes guia duplas integradas e estrutura guia integrada proporcionam desempenho antirrotação ultrapreciso dentro de ±0,1°, evitando deslocamento angular durante a fixação e montagem de microcomponentes. A estrutura extremamente leve pesa apenas 27,3 g para o modelo MGJ6-5. Superfícies de montagem duplas (parte inferior e traseira) e tubulação e fiação centralizadas em um único lado facilitam um layout organizado para um arranjo denso de vários cilindros. Adotando uma estrutura isenta de óleo e livre de manutenção com amortecedores de borracha de extremidade dupla, ele suporta reciprocidade estável de alta frequência dentro de -10°C~60°C. Amplamente aplicado em fixação de componentes eletrônicos de precisão, posicionamento de PCB, atuação de válvula em miniatura de dispositivos médicos, levantamento de agulha de amostragem, ajuste de microdeslocamento em oficinas de limpeza de semicondutores e ajuste fino de lentes ópticas. Comparado com os cilindros compactos MGP padrão, ele apresenta dimensão geral drasticamente reduzida, micro impulso perfeitamente satisfatório, espaço de instalação limitado e demandas de posicionamento anti-rotação de alta precisão da automação em miniatura.

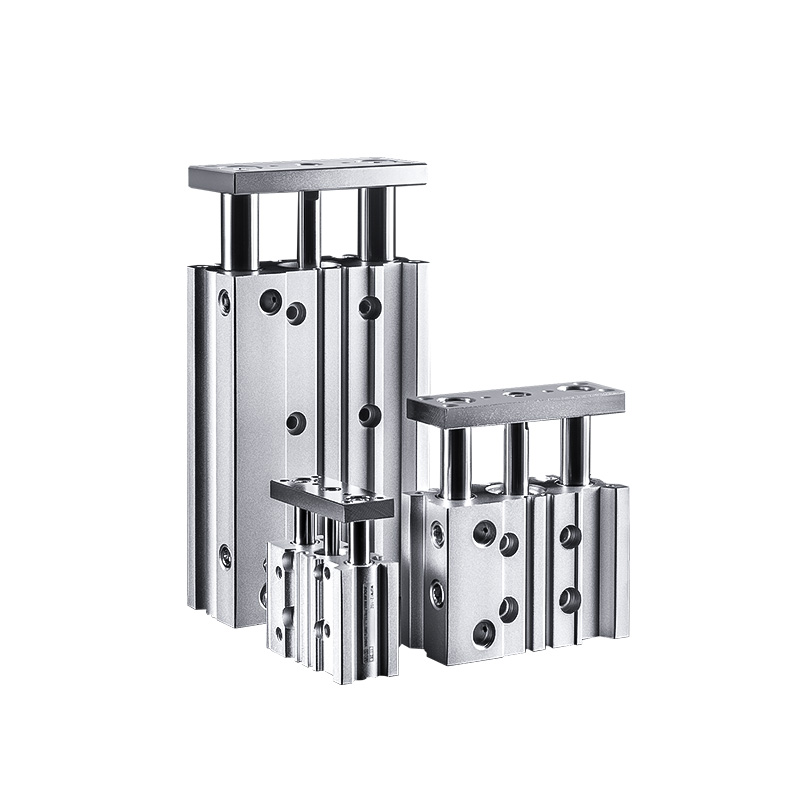

O cilindro de haste guia compacto fino da série SOLH MGP é dimensionalmente intercambiável com produtos SMC genuínos. Adota uma estrutura integrada de cilindro, hastes guia duplas e rolamentos de precisão com resistência à torção integrada e poderosa capacidade de carga lateral sem acessórios de orientação externos. Sua estrutura plana e fina reduz o peso de 17% a 24% em comparação com os cilindros convencionais, perfeitamente adequada para operações de automação compactas, como prensagem, posicionamento, elevação e transferência de peças. Três subtipos classificados por rolamentos cobrem diversas condições de trabalho: MGPM com buchas deslizantes de metal apresenta excelente resistência ao desgaste e desempenho à prova de poeira para cargas laterais pesadas e trabalho cíclico empoeirado em baixa velocidade; As buchas esféricas MGPL proporcionam atrito ultrabaixo e movimento suave para reciprocidade frequente em alta velocidade; Os rolamentos de esferas de alta precisão e folga zero MGPA alcançam precisão anti-rotação de até ± 0,01 mm para ajuste e calibração de precisão. Os tamanhos dos furos variam de φ12 a 100 mm com cursos padrão de 5~300 mm. Estão equipados amortecedores de borracha de extremidade dupla padrão, enquanto amortecedores de almofada de ar AZ são opcionais para furos acima de 20 mm para absorver impactos severos durante movimentos pesados ​​em alta velocidade. Os slots integrados suportam a instalação direta de interruptores magnéticos D-M9, A93 sem suportes extras para fiação organizada. A pressão operacional varia de 0,12 MPa a 1,0 MPa com uma pressão de atuação mínima de 0,1 MPa sob temperatura ambiente de -10°C~60°C. Amplamente implantado em posicionamento e prensagem de PCBs eletrônicos, levantamento de gabaritos de inspeção, alimentação de embalagens e fixação de limitação de automação geral, ele atua como um atuador pneumático guiado integrado altamente versátil.

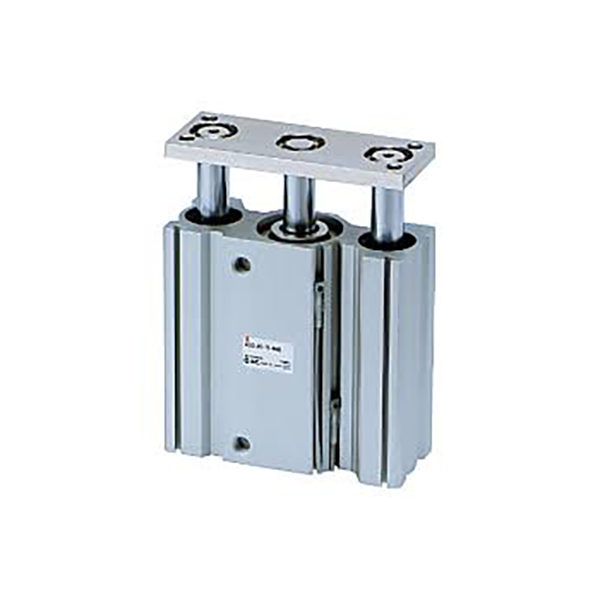

O cilindro de haste guia integrado ultrafino da série SOLH MGQ é totalmente intercambiável com as especificações originais da SMC. A estrutura integrada do corpo do cilindro e das hastes guia reduz a espessura total em 50% em comparação com os cilindros guiados convencionais para economizar bastante espaço de instalação. Abrange diâmetros de φ12~100 mm e cursos padrão de 25~250 mm, oferecidos em duas configurações: rolamentos deslizantes de liga de carbono MGQM e rolamentos de esferas de alta precisão MGQL. A estrutura simétrica da haste guia dupla oferece excelente resistência à carga lateral, deflexão e torção. A versão do rolamento de esferas MGQL atinge precisão anti-rotação de ±0,04°~±0,08°, enquanto o tipo de rolamento deslizante MGQM apresenta excelente resistência ao desgaste, desempenho à prova de poeira e vantagens de custo para condições de poeira pesada. As configurações padrão incluem anéis magnéticos integrados, amortecedores de borracha de extremidade dupla e operação livre de óleo e manutenção. A variante opcional de alta temperatura XB6 funciona de forma constante até 150°C. Vários furos de montagem estão reservados no corpo do cilindro; chaves magnéticas podem ser montadas em quatro lados para furos ≥32 mm, e flanges/suportes de pé suportam montagem em vários ângulos. Com uma pressão mínima de trabalho de 0,1 MPa, é amplamente adotado para posicionamento e levantamento de rolhas de linhas transportadoras, ejeção e crimpagem de PCB em eletrônicos 3C, atuação de portão para máquinas de embalagem e jig jacking. Ele substitui o cilindro separado e os conjuntos de guia externos para simplificar o projeto mecânico. Comparado com as séries MGP padrão e MGG para serviços pesados, o MGQ possui o perfil mais fino e desempenho ideal para operação de alta precisão em espaços de instalação confinados.

O cilindro de haste guia de longo curso para serviço pesado da série SOLH MGG é dimensionalmente intercambiável com cilindros para serviço pesado SMC equivalentes. Construído com um cano redondo e hastes guia duplas de grande envergadura dispostas externamente, ele oferece rigidez estrutural suprema. Sua capacidade de carga lateral é três vezes maior que a dos cilindros guiados comuns, evitando a flacidez da haste do pistão sob cursos longos e a deflexão estrutural sob cargas excêntricas pesadas. Os tamanhos dos furos variam de φ20 mm a 100 mm com duas versões: rolamentos deslizantes de liga de carbono MGGM e rolamentos de esferas de alta precisão MGGL. O curso padrão máximo atinge 1300 mm, excedendo em muito o limite de curso das séries MGP e MGQ. Amortecedores hidráulicos integrados de extremidade dupla vêm como padrão para absorver a enorme energia de impacto gerada durante operações de longa distância em alta velocidade, reduzindo efetivamente o ruído e protegendo o equipamento. Os rolamentos deslizantes MGGM apresentam excelente resistência ao desgaste e ao choque para ambientes empoeirados e paradas intensivas da linha transportadora; Os rolamentos de esferas MGGL proporcionam atrito ultrabaixo e movimento suave com precisão antirrotação máxima de até ±0,02°, ideal para posicionamento de curso longo de alta precisão e movimento cíclico de alta velocidade. O design modular dividido permite a desmontagem separada e a substituição do cilindro e do conjunto da guia para manutenção de baixo custo. As formas de montagem disponíveis incluem montagem básica em superfície e instalação de flange frontal; extras opcionais cobrem o ajuste de curso tipo J (faixa de ajuste de 0 ~ 50 mm) e a variante de alta temperatura XB6 trabalhando de forma estável entre -10 ℃ e 150 ℃. Os anéis magnéticos integrados são padrão, com ranhuras multidirecionais para encaixe flexível do interruptor magnético. A pressão operacional varia de 0,1 a 1,0 MPa com velocidade máxima de operação de até 1000 mm/s. Amplamente aplicado em plataformas de elevação verticais, transferência de paletes pesadas de longa distância, posicionamento de rolha para serviço pesado e grande ejeção de gabarito, ele substitui a solução combinada de cilindros comuns mais postes de guia pesados ​​separados para simplificar o projeto mecânico, servindo como o atuador pneumático preferido para aplicações de carga pesada, longo curso e automação de alto impacto.

O cilindro de mesa guia de baixo perfil SOLH MGF é totalmente intercambiável com equivalentes SMC correspondentes. Projetado com uma luva guia concêntrica integrada de grande diâmetro, ela quebra a limitação direcional dos tradicionais cilindros de haste guia dupla e oferece desempenho antideflexão uniforme de 360° contra cargas excêntricas. Sua altura geral de instalação é reduzida em 15%~20% em comparação com a série MGQ para um layout compacto ultraplano. Diâmetros disponíveis: φ40, φ63, φ100 mm com cursos curtos padrão variando de 30 mm a 100 mm, otimizados para operações pesadas de curso curto. Os pinos antirrotação integrados fornecem torque admissível extremamente alto de até 409 N·m para o modelo φ100, estável sob força excêntrica de todas as direções sem emperramento ou deslocamento, com precisão antirrotação máxima de ±0,05°. A montagem bidirecional superior e inferior é suportada; Ranhuras em T em três lados do corpo permitem a instalação de interruptores magnéticos em quatro lados. Estão equipados amortecedores de borracha de extremidade dupla padrão e operação livre de óleo e manutenção. A versão limpa com baixo teor de poeira com 10 prefixos atende aos requisitos rigorosos de semicondutores, eletrônica 3C e oficinas médicas. Cerca de 15% mais leve que as estruturas convencionais, ele é amplamente utilizado para levantamento de peças, ejeção de gabarito, inversão de indexação de estação e empurrão pesado de curta distância, sendo o atuador pneumático compacto ideal que requer antideflexão omnidirecional e alta capacidade de torque em espaço de instalação limitado.

O cilindro de haste guia triaxial da série SOLH TC é um substituto direto para a série SMC MGP. Adota uma estrutura integrada de três eixos composta por duas hastes guia mais uma haste central, apresentando rigidez ultra-alta. Sua resistência à torção e capacidade de carga lateral são mais que o dobro dos cilindros convencionais de haste de guia dupla, evitando efetivamente a deflexão e o deslocamento de posição. Os tamanhos de furo disponíveis variam de φ6 mm a 100 mm com duas variantes de núcleo: o tipo de rolamento de esferas de precisão TCL oferece atrito ultrabaixo e movimento suave para levantamento de alta frequência e posicionamento preciso; O tipo de rolamento deslizante de liga de latão TCM apresenta resistência superior ao desgaste e ao impacto para cargas pesadas, ambientes empoeirados e operações de parada de linha transportadora. Os cursos padrão cobrem de 5 mm a 500 mm. As configurações opcionais incluem ajuste de curso tipo J (faixa ajustável máxima de 50 mm) e versão -T para alta temperatura operando continuamente de -20°C a 120°C. As configurações padrão incluem anéis magnéticos integrados, amortecedores de borracha de extremidade dupla e operação livre de óleo e manutenção. Furos de montagem multidirecionais e slots de quatro lados para interruptores magnéticos estão integrados, enquanto portas de ar duplas na parte superior e lateral permitem um layout de tubulação flexível. Os acessórios de flange e suporte de pé suportam orientações de instalação versáteis. A pressão operacional varia de 0,1 MPa a 1,0 MPa, e os furos de posicionamento de referência garantem uma precisão de repetição confiável. Amplamente utilizado no levantamento de rolhas de transportadores, manuseio e crimpagem de PCB em eletrônicos 3C, atuação de portão de embalagem, ejeção de gabarito e acionamento de carga excêntrica, este atuador integrado elimina a necessidade de conjuntos de guia externos separados, simplificando o projeto mecânico com excelente desempenho de custo para estações de precisão em miniatura e automação geral para serviços médios a pesados.

O cilindro deslizante de haste dupla da série SOLH CX2 serve como substituto intercambiável para os modelos padrão SMC CX2. Construído com pistões duplos e hastes duplas simétricas, ele oferece potência de empuxo dupla em comparação com cilindros de haste única com o mesmo diâmetro e rigidez integral superior. Os tamanhos de furo disponíveis abrangem φ10, 15, 25 mm com cursos padrão de 25 mm a 200 mm. A versão padrão adota orientação de rolamento deslizante; CXWM atualizado (rolamento deslizante + amortecedor hidráulico) e CXWL (rolamento de esferas + amortecedor hidráulico) são personalizados para aplicações de impacto frequente em alta velocidade. As hastes duplas simétricas proporcionam desempenho antirrotação mecânico inerente com precisão máxima de até ±0,02° para furo φ25, possuindo excelente resistência contra cargas laterais e excêntricas. O corpo fino e de baixo perfil suporta duas formas de montagem: corpo de cilindro fixo com placa final móvel ou placa final fixa com corpo de cilindro deslizante. Furos de montagem em quatro lados e portas de ar em três direções permitem instalação e tubulação flexíveis em espaços estreitos e confinados. Estão equipados amortecedores de borracha de extremidade dupla padrão e operação livre de óleo e manutenção; a versão não magnética N opcional elimina a interferência magnética em ocasiões sensíveis ao magnetismo. Amplamente aplicado na transferência de peças de precisão para indústrias 3C e de semicondutores, empurrar e levantar gabaritos, layout de cilindro denso dentro de equipamentos compactos, atuação alternativa de carga média para oficinas alimentícias, médicas e limpas.

SOLH CXSJ é uma iteração ultracompacta atualizada dos clássicos cilindros duplos CXS, intercambiáveis ​​com a série SMC CXS original. Construído com pistões duplos integrados e hastes guia duplas, ele oferece impulso dobrado no mesmo tamanho de furo com precisão anti-rotação estável de ±0,1°. Suas dimensões gerais são reduzidas e estreitadas em 10% ~ 20% com peso mais leve, feito sob medida para layout interno de equipamento extremamente estreito. Quatro submodelos estão disponíveis: CXSJM com rolamento deslizante apresenta excelente resistência ao desgaste e desempenho à prova de poeira para posicionamento geral em baixa velocidade; O tipo de rolamento de esferas CXSJL apresenta atrito ultrabaixo e movimento suave com uma velocidade máxima de 800 mm/s para coleta e posicionamento de alta frequência e alta velocidade; Os projetos de haste dupla CXSJWM/CXSJWL permitem a instalação da peça de trabalho em ambas as extremidades para elevação síncrona bilateral e posicionamento de centralização. Os furos φ6 e φ10 suportam portas axiais e laterais, enquanto outros tamanhos adotam apenas tubulação lateral. O suporte do interruptor magnético reversível suporta montagem sem interferência em 4 direções e instalação simétrica esquerda-direita. Amortecedores de borracha de extremidade dupla são padrão; o sufixo Z significa anéis magnéticos integrados para sensores de posição, e versões não magnéticas estão disponíveis para cenários de interferência antimagnética. A trava de extensão P opcional e a trava de retração R podem manter o atuador firmemente nas posições designadas. É amplamente utilizado para pick-and-place, prensagem leve e posicionamento de limitação de precisão sob cargas leves em equipamentos de automação compactos para linhas de produção 3C e em geral.
