Série de componentes pneumáticos

Os cilindros limitadores compactos de altura fixa SOLH TWQ oferecem soluções de limitação econômicas para paletes transportadores leves e médios de 10 a 150 kg. Quatro extremidades de haste intercambiáveis ​​cobrem estilos de haste plana, haste redonda, alavanca de rolo e alavanca de amortecedor hidráulico ajustável; as versões de rolo e amortecedor suportam travamento automático mecânico opcional para evitar o ressalto da peça de trabalho. A montagem em flange de altura fixa omite a calibração de altura e acelera a instalação em campo, com slots de quatro lados para sensores magnéticos. A construção isenta de óleo e resistente ao desgaste se adapta a linhas de montagem de eletrônicos, embalagens e eletrodomésticos. Nossa produção em massa estável garante estoque suficiente, ideal para bloqueio automatizado de alto ciclo e baixa manutenção e posicionamento de estação.

Os cilindros rotativos de palhetas integrados SOLH MSUB oferecem movimento rotativo de precisão e baixa folga para automação de serviços leves com cargas de até 10 kg. Apresentando uma estrutura de mesa rotativa completa que elimina a folga das engrenagens, ela suporta rotação opcional de 90°/180° com ajuste de ângulo fino de ±5°; a versão atualizada do MSUA atinge precisão de oscilação de 0,03 mm. Sua estrutura otimizada de palheta única possui capacidade de carga 2 a 3 vezes maior do que os modelos CRB1 convencionais, com dimensões mais compactas. A montagem em flange multidirecional economiza espaço de instalação, enquanto a vedação isenta de óleo garante uma operação limpa de ciclo longo. Mantemos uma produção em massa estável e estoque local suficiente, amplamente adotado para oscilação de juntas robóticas, indexação eletrônica de peças, inversão de peças e pequenas plataformas de posicionamento em linhas de montagem de precisão.

O atuador rotativo de palheta ultrafino de montagem livre SOLH CRBU2 é totalmente intercambiável com modelos SMC equivalentes, disponíveis em diâmetros 10/15/20/30/40. O corpo cilíndrico integrado permite a fixação multidirecional sem suportes, 12% mais leve que a série CRB2, perfeito para instalação oculta dentro de máquinas integradas compactas. O acionamento direto da palheta elimina a folga da engrenagem com repetibilidade angular ultra-alta de ±0,01°. Duas variantes de palhetas: S de palheta simples para giro máximo de 270°, D de palheta dupla que fornece torque duplo com rotação limitada de 90°/100°. São oferecidos layouts de tubulação dupla: portas laterais padrão e portas axiais centrais com sufixo-E. O ajustador de ângulo sufixo-W opcional realiza um curso infinitamente ajustável de 0 a 240°, e os anéis magnéticos integrados suportam interruptores reed M9BW para feedback de limite do PLC. A vedação composta de baixo atrito garante operação isenta de óleo em mais de 5 milhões de ciclos de serviço. Amplamente aplicado a tarefas de rotação de precisão de alta frequência e carga leve, incluindo rotação de gabarito em miniatura 3C, posicionamento de câmera de visão, mecanismos de aperto de parafuso e comutação de embalagem de pequeno ângulo. Comparado com os cilindros rotativos CRB2 montados na base, o CRBU2 não requer suportes de montagem e maximiza a eficiência de espaço, ideal para efetores finais de robôs e layouts internos estreitos de equipamentos.

Os atuadores rotativos tipo palheta SOLH CRB1 / CRB2 são totalmente intercambiáveis ​​com cilindros oscilantes SMC equivalentes. O acionamento direto das palhetas elimina a folga das engrenagens, proporcionando baixa inércia rotativa e resposta ultrarrápida. CRB2 é a linha compacta para serviços leves com diâmetros de 10~40 mm; a palheta única suporta oscilação de até 270°, enquanto a palheta dupla limita a rotação a 90°/100°, ideal para mini inversão de alta velocidade em 3C em espaços confinados e equipamentos de embalagem. A série CRB1 para serviços pesados ​​cobre furos de 50~100 mm com suporte total de rolamento e excelente resistência ao impacto, fornecendo torque máximo de até 24 N·m para fixações pesadas e grande rotatividade de indexação de peças de trabalho. A palheta simples oferece ampla faixa de giro, enquanto a palheta dupla dobra o torque com o mesmo diâmetro. Pára-choques de borracha integrados são padrão; o sufixo de ajuste de ângulo Z e o eixo oco são opcionais, e as variantes CDRB integram ímãs permanentes compatíveis com interruptores reed D-M9B / D-A93. Em comparação com as mesas rotativas de cremalheira e pinhão MSQ, os cilindros do tipo palheta apresentam corpo mais fino e rotação mais rápida com folga zero, mas com capacidade de carga radial e axial mais fraca, tornando-os a melhor escolha para tarefas rotativas de alta velocidade e carga leve que exigem grandes ângulos de giro.

Os cilindros rotativos de cremalheira e pinhão SOLH CRA1 são atuadores pneumáticos de alto torque para automação de serviços médios e pesados ​​de 10 a 50 kg. A transmissão pinhão-cremalheira de pistão duplo atinge folga ≤1°, com folga zero do modelo φ30 e torque máximo de 108N·m do furo φ100 a 0,5MPa. Almofadas de ar ajustáveis ​​opcionais atenuam o impacto inercial durante ciclos frequentes, enquanto vários tipos de montagem e configurações de eixo suportam conexão mecânica flexível. A construção isenta de óleo garante uma operação contínua de baixa manutenção. Nossa fábrica opera uma produção em massa estável com amplo estoque local, amplamente implantado para inversão de peças pesadas, atuação de válvula industrial, indexação de acessórios pesados ​​e rotação robótica de juntas em sistemas automatizados de montagem e controle de tubulações.

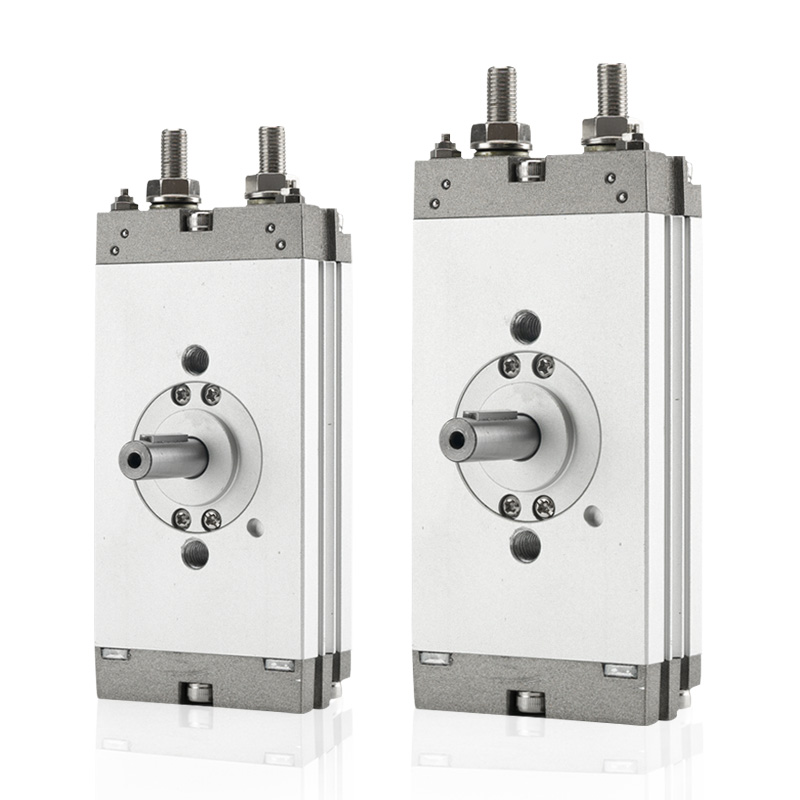

Os cilindros rotativos ultrafinos de cremalheira e pinhão SOLH CRQ2 adotam uma estrutura de malha de cremalheira dupla para obter rotação precisa com folga zero, perfeitamente adequado para automação de serviços leves e médios com espaço limitado. Apresentando construção de flange integrada plana de perfil ultrabaixo sem suportes de montagem extras, ele suporta rotação de círculo completo de 90°, 180° e opcional de 360° com calibração de ângulo fino de ±5°. Os tamanhos dos furos variam de φ10 a φ40; especificações maiores estão disponíveis com almofadas de ar ajustáveis ​​para amortecer o impacto inercial durante ciclismo frequente. A versão magnética CDRQ2 suporta instalação de chave magnética para ligação de sinal de posição PLC. O design autolubrificante isento de óleo reduz significativamente a carga de trabalho de manutenção. Apoiados por uma produção em massa estável e estoque local suficiente, esses atuadores giratórios compactos são amplamente implantados em inversão de PCBs eletrônicos 3C, máquinas de embalagem, automação médica e estações de indexação em miniatura de precisão.

O filtro de ar da linha principal de alto fluxo e grande diâmetro SOLH AF800 / AF900 é totalmente intercambiável com modelos SMC equivalentes, equipado com portas G1¼/G1½/G2 e fluxo nominal máximo de até 20.000 L/min, projetado para tubulações principais de compressores de ar, fornecimento de ar centralizado de linha completa e sistemas pneumáticos de ilha multiválvulas de alto fluxo. A estrutura de pré-separação centrífuga integrada remove mais de 95% de água condensada, ferrugem e partículas grandes antecipadamente; cartuchos de filtro de fibra multicamadas oferecem precisão opcional de 2 μm a 100 μm com padrão de 5 μm para uso geral. A tigela de água de 45 cm³ suporta três modos de drenagem: drenagem manual, drenagem automática flutuante AD47 NC e drenagem automática flutuante AD48-6 NO. Três tipos de tigela estão disponíveis: tigela de PC transparente padrão resistente a impactos, tigela de metal resistente e tigela de metal à prova de explosão com janela de visualização de nível de líquido, enquanto variantes de metal são recomendadas para pintura, bateria de lítio à prova de explosão e ambientes agressivos de máquinas-ferramenta oleosas. Corpo em alumínio anodizado duro com canal direto proporciona baixa queda de pressão. Combinado com reguladores AR e lubrificadores AL para formar unidades completas de serviço de ar AC800/900, amplamente instaladas na frente de compressores de ar para grandes clusters CNC, oficinas de revestimento de lítio, linhas de pintura automotiva e plantas químicas à prova de explosão, protegendo válvulas solenóides, cilindros e ejetores de vácuo a jusante para reduzir as taxas gerais de falha do sistema pneumático.

O filtro grosso de linha principal SOLH AFF e o separador de névoa de óleo AM podem ser conectados em série e são totalmente intercambiáveis ​​com componentes de purificação de ar SMC correspondentes, em conformidade com os padrões de limpeza de ar comprimido ISO8573-1. O filtro primário AFF de 1μm remove 99% de gotas de água condensada, poeira e partículas de ferrugem; o separador de névoa de óleo fino AM de 0,1 μm limita o conteúdo de óleo residual abaixo de 1 mg/m³ para fornecimento de ar limpo e isento de óleo. A linha de vazão completa varia de 300 a 14.500 L/min com roscas de porta de 1/4"~2". Cada unidade vem com indicador visual de entupimento integrado e tigela de água leve de aço inoxidável, enquanto a drenagem automática de flutuação normalmente aberta com sufixo-D é opcional. A queda de pressão é controlada abaixo de 5kPa com capacidade de fluxo 20% maior que os filtros convencionais. A conexão modular em cascata é suportada para combinação com filtros de carvão ativado ultrafinos da AMD, servindo como equipamento de pós-processamento de remoção de água e óleo de vários estágios após compressores de ar para máquinas CNC, linhas alimentícias e farmacêuticas, oficinas de revestimento 3C e processos isentos de óleo de semicondutores. Recomenda-se uma margem de vazão de 1,2 a 1,5 vezes durante a seleção, e as variantes de drenagem automática são preferidas para produção autônoma de 24 horas com alta produção de condensado.

Os pressostatos digitais de alta precisão SOLH ZSE30A / ZSE30AF / ISE30A são totalmente intercambiáveis ​​com os modelos SMC correspondentes, apresentando precisão de medição ultra-alta de ± 0,2% FS com LCD vermelho/verde de duas cores de 4 dígitos. A luz de fundo verde é ativada quando a pressão permanece dentro da faixa segura predefinida, a luz vermelha é acionada para alarme de sobrepressão/subpressão; a lógica de exibição pode ser revertida conforme necessário. Três faixas de medição cobrem todas as demandas de aplicação: ZSE30A para vácuo único 0 ~ -101kPa, pressão composta universal ZSE30AF -100 ~ + 100kPa, pressão positiva padrão ISE30A -0,1 ~ 1,0 MPa para fornecimento de ar de fábrica convencional de 0,4 ~ 0,7 MPa. Cada unidade vem com saídas de chave de coletor aberto NPN/PNP independentes de 2 canais, com tensão analógica opcional de 1 ~ 5 V ou sinais de corrente analógicos de 4 ~ 20 mA para aquisição contínua de dados de pressão PLC em circuito fechado. A função exclusiva de cópia de parâmetros com um clique transfere configurações de uma unidade mestre para até 10 unidades escravas, reduzindo drasticamente os erros de comissionamento em lote. Alimentado por DC12~24V de ampla faixa, equipado com porta M5/Rc1/8 e classificação IP40 à prova de poeira. Amplamente implantado para monitoramento de pressão de fixação de cilindros, alarme de falha de adsorção de mandril de vácuo e supervisão de pressão em tempo real em todos os circuitos pneumáticos automatizados, superando os pressostatos mecânicos tradicionais em precisão, visibilidade remota e capacidade de expansão de sinal.
