Série de componentes pneumáticos

O pressostato pneumático mecânico tipo pistão SOLH IS3000 é totalmente intercambiável com modelos SMC equivalentes. A pressão do ar empurra o pistão embutido para acionar um micro interruptor de contato 1NO + 1NC, com faixa de pressão ajustável de 0,1 ~ 0,7 MPa, histerese ≤0,05 MPa e repetibilidade ± 0,05 MPa. A caixa de alumínio fundido atinge o grau de proteção contra poeira IP40, equipada com botão de ajuste superior e janela graduada para ajuste de pressão off-line sem fonte de alimentação. Porta padrão Rc1/4, rosca NPT1/4 opcional, versão de montagem com junta IS3100 e variante de microcarga IS3010 dedicada para PLC, bem como modelo opcional de luz indicadora. Sua sólida estrutura mecânica de pistão oferece excelente resistência a choques e vibrações, estável em alimentadores vibratórios, martelos de impacto e máquinas de estampagem, sem desvio de sinal ou falso acionamento comum em chaves eletrônicas digitais. A carga máxima de contato 1A permite o acionamento direto de válvulas solenóides em miniatura ou a conexão a entradas digitais do PLC, amplamente aplicadas para proteção de baixa pressão da fonte de ar principal, confirmação da posição de fixação do cilindro e intertravamento de segurança pneumático para equipamentos de vibração. Ele fornece maior capacidade de carga elétrica do que os interruptores reed IS10 e melhor desempenho de custo e estabilidade de vibração do que os pressostatos digitais ISE30A.

O pressostato pneumático de tubo reed sem contato SOLH IS10 é totalmente intercambiável com os acessórios correspondentes da unidade de serviço de ar SMC. Ele opera através da pressão do ar, acionando um pistão equipado com ímã para acionar o tubo reed magneticamente, apresentando zero abrasão de contato mecânico e sem faíscas elétricas, com vida útil muito mais longa do que as chaves de microcontato de pistão IS3000. A faixa de pressão ajustável cobre 0,1 ~ 0,6 MPa e a histerese é controlada abaixo de 0,08 MPa. Uma janela de visualização lateral graduada permite a calibração da pressão off-line com uma chave de fenda sem fonte de alimentação. Dois tipos de montagem estão disponíveis: IS10-01S com rosca em linha R1/8 e IS10M de encaixe que é fixado diretamente em coletores AC FRL para economizar espaço no gabinete. A carga nominal de contato atinge 1A para CA/CC 100V, capaz de acionar diretamente válvulas solenóides em miniatura ou conectar-se a entradas digitais de CLP. Miniatura e leve, serve como monitor de pressão de custo padrão para alarme de baixa pressão do ar principal, confirmação de curso completo do cilindro e intertravamento de segurança dos circuitos pneumáticos do vibrador.

A união rotativa multicanal SOLH MQR adota vedação de folga metálica sem contato com torque giratório ultrabaixo de 0,003 ~ 0,50 N·m. Livre de anéis de vedação de borracha, evita aderência mesmo após longo armazenamento estático. Disponível com passagens de ar independentes de 1/2/4/8/12/16 sem vazamento cruzado, funciona sob vácuo de -100kPa a pressão positiva de 1,0MPa. Apoiado em rolamentos duplos, atinge rotação bidirecional máxima de 3.000 rpm com até 1 bilhão de rotações livres de manutenção. Equipado com portas de rosca M5 padrão e estrutura livre de lubrificação, elimina a torção da tubulação para juntas de robôs, mesas de indexação rotativas e cilindros rotativos, amplamente aplicado em adsorção a vácuo de gabarito rotativo e fornecimento contínuo de ar para máquinas de automação rotativas de eletrônicos, embalagens e impressão. A carcaça estacionária deve ser fixa e o lado giratório combinado com acoplamento flexível; cargas radiais e axiais pesadas são proibidas.

A bomba de diafragma miniatura SOLH PB1011A é totalmente intercambiável com modelos SMC PB1011 equivalentes. A válvula solenóide integrada de 3 portas DC24V permite controle elétrico direto, enquanto a variante do piloto pneumático PB1013A foi projetada para intertravamento de equipamentos externos. A construção com vedação sem eixo elimina totalmente o vazamento médio. Os componentes molhados são polipropileno PP opcional ou aço inoxidável SUS316, combinados com diafragmas compostos de PTFE e vedações FKM para excelente resistência a ácidos fracos, álcalis e solventes orgânicos. Ele fornece fluxo ajustável de 8 a 2.000 mL/min, suporta viscosidade de líquidos de até 100 mPa·s com elevação de sucção a seco máxima de 2,5 m, opera abaixo de 64 dB(A) de ruído e atinge 30 milhões de ciclos de vida útil do diafragma. As portas fluidas adotam rosca Rc1/8 padrão com NPT1/8 opcional; as portas de suprimento e exaustão de ar usam roscas em miniatura M5. A instalação requer saída de líquido voltada para cima para evitar bloqueio de ar. Amplamente utilizado para transferência microquímica de líquidos em linhas de semicondutores e fotovoltaicas, alimentação de reagentes bioquímicos médicos, fornecimento de tinta e cola de impressão e dosagem química precisa para equipamentos de tratamento de água ambiental.

O relé pneumático-elétrico mecânico sem energia SOLH VR3200/VR3201 é totalmente intercambiável com modelos SMC correspondentes. Ele converte sinais de pressão de ar em sinais de contato seco 1NO + 1NC sem fonte de alimentação externa para intertravamento PLC, monitoramento de pressão e alarme de falha, com pressão de disparo ajustável variando de 0,1 a 1,0 MPa e microinterruptor integrado de alta carga. Estão disponíveis três variantes: VR3200 de estrutura aberta para gabinetes de controle secos e livres de poeira; VR3201 à prova de gotejamento IP44 totalmente selado para máquinas-ferramentas e linhas de produção úmidas e empoeiradas; VR3202 com certificação CE e terminal de aterramento dedicado para forte interferência EMC e máquinas de exportação. Equipado com entrada de ar Rc1/8 padrão, corpo de válvula de latão, pistão POM, mola de retorno de aço inoxidável e vedação NBR, é amplamente utilizado para confirmação de pressão de fixação de cilindro, feedback de pressão negativa do mandril de vácuo, aviso de baixa pressão da fonte de ar principal e conversão de sinal em oficinas propensas a explosões sem sensores eletrônicos.

O silenciador de exaustão pneumático da série SOLH AN é totalmente intercambiável com silenciadores SMC equivalentes, cobrindo uma faixa completa de tamanhos de micro rosca M5 a furo grande Rc2", disponível em resina sinterizada retardante de chama e versões de metal de cobre sinterizado de alta temperatura. Atinge redução de ruído de 25 ~ 35dB (A). A estrutura composta de camada dupla suprime efetivamente o ruído de impacto de exaustão de alta velocidade das válvulas solenóides e cilindros, bloqueia respingos de névoa de óleo e mantém baixo contrapressão de exaustão sem desacelerar os atuadores. A variante de resina opera de -10 a 60 ℃ com carcaça retardadora de chama UL94-V0, enquanto o tipo de metal sinterizado suporta até 150 ℃ para ambientes de exaustão frequentes de alta temperatura. A linha completa é adequada para válvulas solenóides, cilindros e coletores de exaustão centralizados, classificados em modelos micro, médios e industriais de grande diâmetro por capacidade de fluxo de ar, com opções de conexão métrica, Rc, NPT e push-in. Os núcleos do silenciador entupidos podem ser limpos por sopro de ar reverso, servindo como acessórios ambientais essenciais de redução de ruído para todos os circuitos pneumáticos.

Os manômetros pneumáticos da série SOLH G são dedicados à medição de ar comprimido, divididos em tipo G de rosca traseira para incorporação em painel e tipo GA de rosca lateral para montagem em tubo em linha. Os tamanhos dos mostradores variam de φ15 a φ63 com intervalos de medição de 0,2 ~ 1,5 MPa. A precisão padrão é de ±3% FS, enquanto o mini G15 e G27 atingem ±5% FS. As variantes L equipadas com anéis limite vermelho-verde permitem a identificação visual intuitiva do estado de pressão; o mostrador grande G53-L e G63-L garantem leituras claras de longas distâncias. As roscas de conexão incluem M5, R1/16, R1/8 e R1/4. Acessórios de latão padrão são fornecidos e versões limpas sem cobre e sem óleo são opcionais para circuitos de gás semicondutores de alta pureza. O medidor adota caixa de liga de zinco / alumínio niquelado e janela de policarbonato resistente a impactos. Amplamente combinado com válvulas solenóides, reguladores e equipamentos de automação para monitoramento da pressão do ar em tempo real, todos os tamanhos são totalmente intercambiáveis ​​com manômetros equivalentes importados.

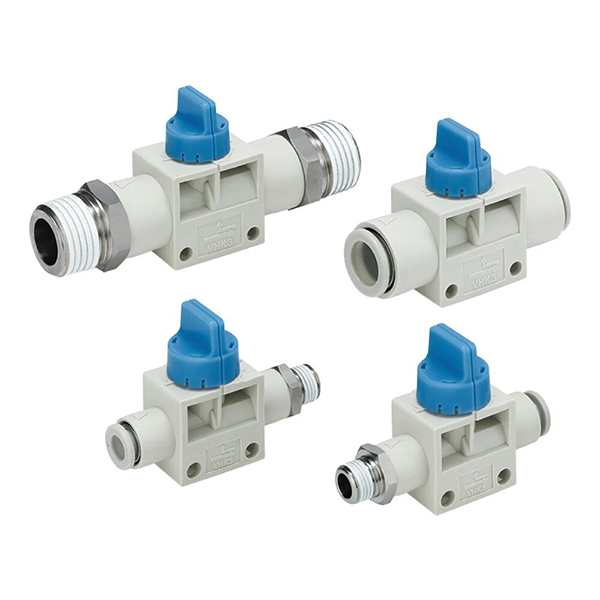

A válvula manual de botão SOLH VHK inclui tipos de fechamento de 2/2 vias e alívio de pressão de 3/2 vias, totalmente intercambiáveis ​​com válvulas SMC VHK originais. Adotando vedação de gatilho de precisão autodesenvolvida, carcaça PBT retardante de chama e carretel de cobre, ele é produzido em massa automaticamente com suprimentos pontuais suficientes. Possui operação rotativa de baixo torque de 90° e abundantes conectores push-in/rosca. A versão de 3/2 vias esgota a pressão residual automaticamente, amplamente utilizada para alívio de segurança antes de válvulas solenóides, comutação de circuito de vácuo e controle de ar de ramal em sistemas pneumáticos compactos em miniatura.

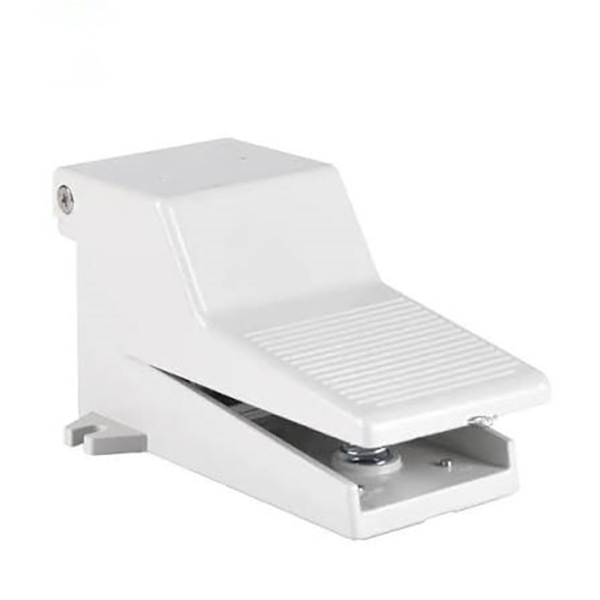

A válvula pneumática de pedal SOLH 4F adota carcaça de alumínio fundido integrada e é totalmente intercambiável com modelos equivalentes AirTAC. Construído com base em tecnologia de vedação de exaustão dupla desenvolvida pela própria empresa, é produzido em massa em linhas de montagem automatizadas com estoque local suficiente e remessas globais constantes. Disponível em versões com reinicialização automática, travamento automático e proteção de segurança com resistência IP54 contra poeira e respingos, ele controla amplamente a reciprocidade de cilindros de dupla ação para estampagem, rebitagem de acessórios e depuração de circuito no local. O alto fluxo de ar proporciona uma resposta rápida e a estrutura resistente a impactos se adapta a pisos pesados ​​e frequentes em oficinas industriais.
