Cilindro de Ar

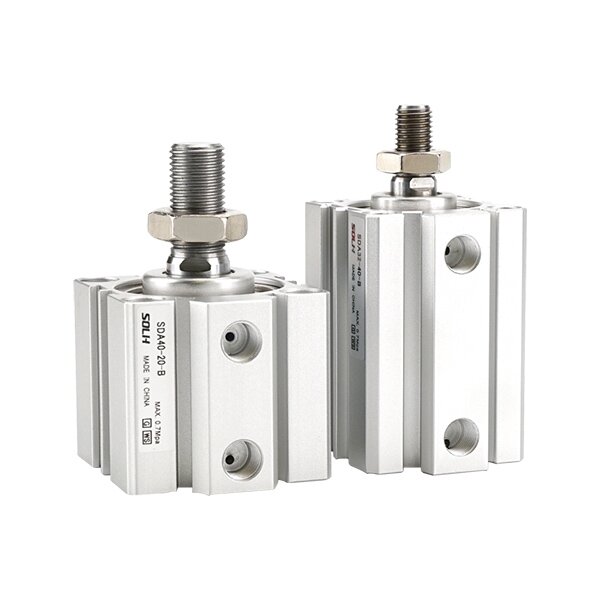

O cilindro compacto ultrafino quadrado SOLH SDA é um atuador pneumático compacto e econômico. Seu comprimento de corpo é de apenas 1/2 ~ 1/3 dos cilindros de tirante padrão e suporta instalação embutida para economizar espaço. As dimensões de montagem são intercambiáveis ​​com as séries Airtac ACQ e SMC CQ2. Ele oferece variantes abrangentes: dupla ação, retorno por mola simples SSA/STA, haste dupla SDAD, curso ajustável SDAJ e modelos equipados com ímã SDAS. Amortecedores de borracha integrados em ambas as extremidades absorvem choques e reduzem o ruído. A vedação de baixo atrito com graxa armazenada permite uma operação isenta de óleo por longo prazo. Diâmetros de φ12 ~ 100 mm, adequados para empurrar, fixar e posicionar em cursos curtos, amplamente aplicados em automação 3C, máquinas de embalagem e acessórios como uma solução econômica para equipamentos com espaço limitado.

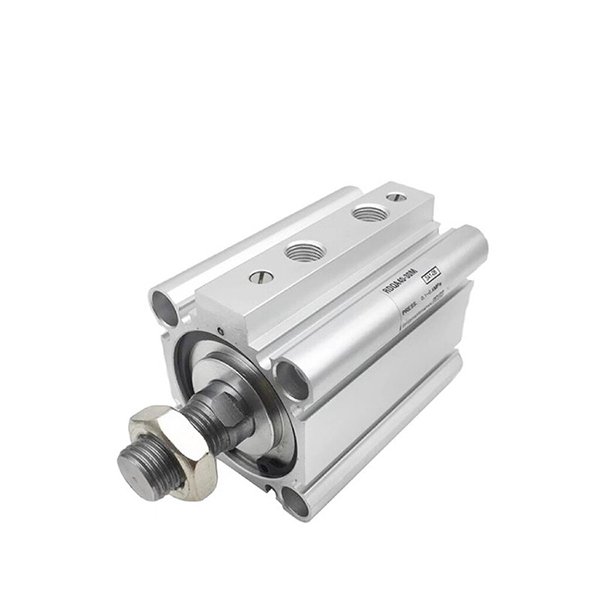

O cilindro fino SOLH RQ é intercambiável com a série SMC RQ/RDQ. Ele adota uma inovadora estrutura de almofada de ar integrada sem anel com 3 vezes a capacidade de absorção de energia do amortecedor de borracha CQ2 e 50% menor ruído operacional. O cano quadrado ultrafino é 20% mais curto que os cilindros finos com almofada de ar convencionais e as dimensões de montagem cabem no CQ2 e no CQS para substituição direta de atualização. As variantes abrangem RQ não magnético, RDQ equipado com ímã e RLQ travável para proteção anti-queda de carga vertical. Adequado para reciprocidade contínua de alta velocidade a 50 ~ 500 mm/s. Diâmetros de φ20 ~ 100 mm e suporta operação sem óleo. Amplamente utilizado em carga/descarga automatizada de alto ciclo, fixação e posicionamento de precisão que exigem baixo impacto e baixo ruído.

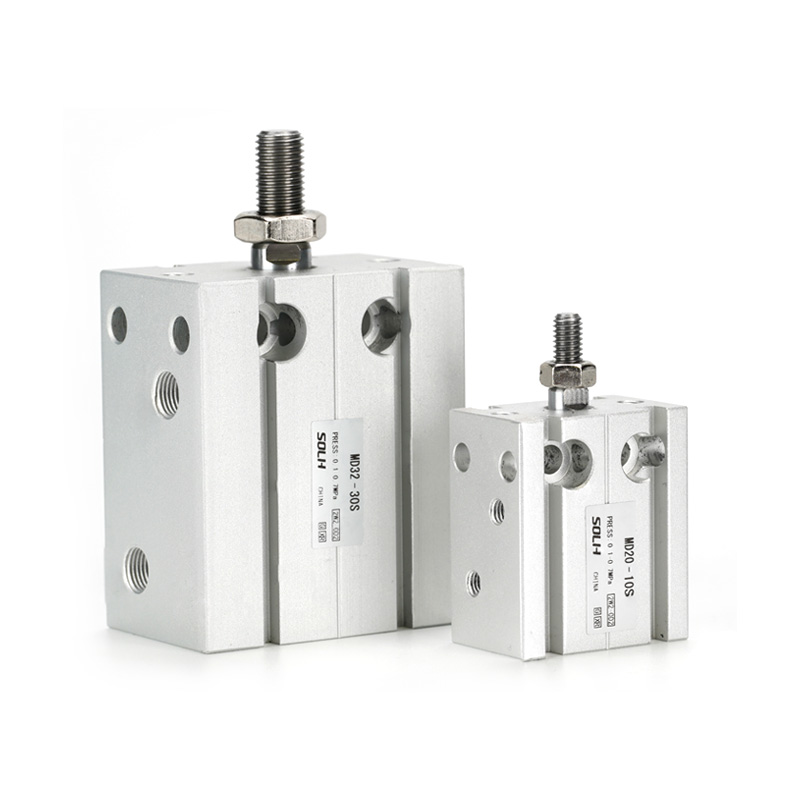

O cilindro compacto de montagem livre multiposições SOLH MD é equipado com furos de montagem roscados em seis lados do corpo do bloco para instalação sem suporte em qualquer ângulo, 30% ~ 50% mais fino que os cilindros redondos padrão para caber em layouts de equipamentos estreitos e de alta densidade. Cinco submodelos cobrem todos os modos de trabalho: MD de dupla ação de haste única padrão, MSD de haste única de ação simples (extensão de mola) / MTD (retração de mola), MDD de haste dupla antitorção e MDJ de haste dupla com curso ajustável. Os tamanhos dos furos variam de 6 a 32 mm com cursos padrão de 5 a 60 mm. Cada unidade vem com amortecedor de borracha frontal integrado e slots laterais duplos para sensores magnéticos; sufixo-S significa ímã permanente integrado compatível com interruptores reed CMSH/DMSH. A haste do pistão adota bucha autolubrificante integrada para operação suave e sem óleo. As variantes de haste dupla eliminam a deflexão lateral das cargas deslocadas, enquanto o MDJ possui parafuso de ajuste traseiro para ajuste fino do curso flexível. Amplamente aplicado para fixação leve, ejeção, crimpagem e posicionamento preciso de gabaritos em miniatura em 3C, semicondutores e pequenas máquinas de automação em geral.

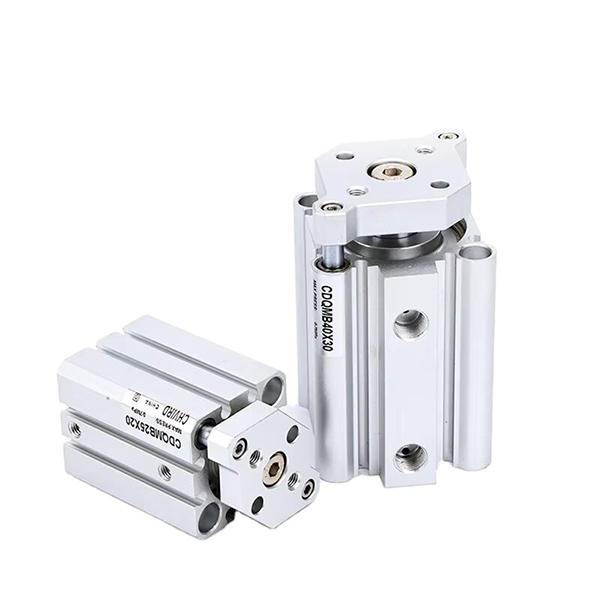

O cilindro fino guiado de alta rigidez SOLH CQM é intercambiável com SMC CQM/CDQM. Construído na estrutura de cilindro fino CQ2 com hastes guia duplas paralelas integradas, mantém o mesmo comprimento do corpo do CQ2 e elimina a necessidade de guias externas. Sua resistência à carga lateral é 2 a 4 vezes maior que a dos cilindros CQ2 padrão, com tolerância de rotação da haste ≤±0,2°. As variantes incluem CQM não magnético, CDQM equipado com ímã e modelo de longa vida útil CQM-XB24. Equipado com amortecedores de borracha em ambas as extremidades e suporta operação sem óleo. Tamanhos de furo φ12~100mm, dimensões de montagem compatíveis com CQ2/CQS. Ideal para empurrar com precisão em cursos curtos e fixar fixadores com carga deslocada na automação de montagem eletrônica.

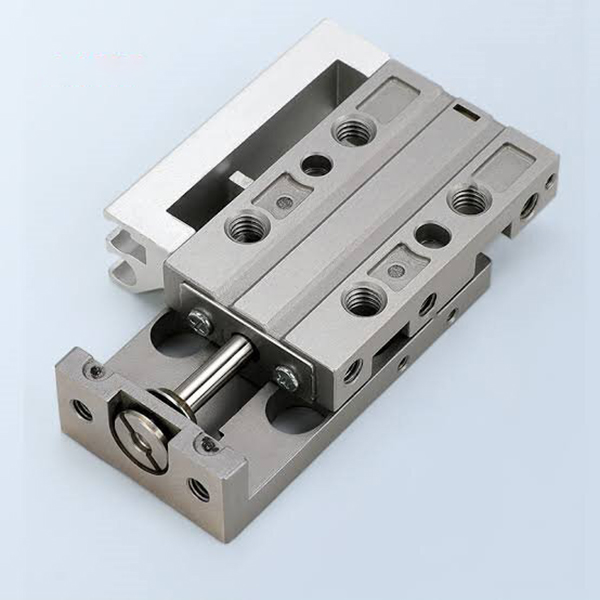

A mesa deslizante pneumática ultracompacta de alta precisão SOLH MXJ é intercambiável com a série SMC MXJ. Equipado com guia linear de esfera de aço inoxidável integrado, atinge precisão de paralelismo de 0,005 mm e precisão de posicionamento repetido ± 0,01 mm. O corpo ultrafino e leve suporta montagem superior, inferior e lateral em três lados, 30% ~ 50% menor que as mesas deslizantes MXQ. Diâmetros de φ4,5 ~ 16 mm, equipados com amortecedores de borracha de extremidade dupla e limitadores de metal opcionais para curso ajustável de 0 ~ 5 mm. O design simétrico permite a troca esquerda-direita de tubulações e sensores, adequado para ambientes limpos e isentos de óleo. Capaz de movimento estável de curso curto de alta frequência, amplamente adotado para movimento linear de nível mícron em micro manuseio 3C, inspeção óptica, montagem em miniatura e equipamentos compactos de automação médica.

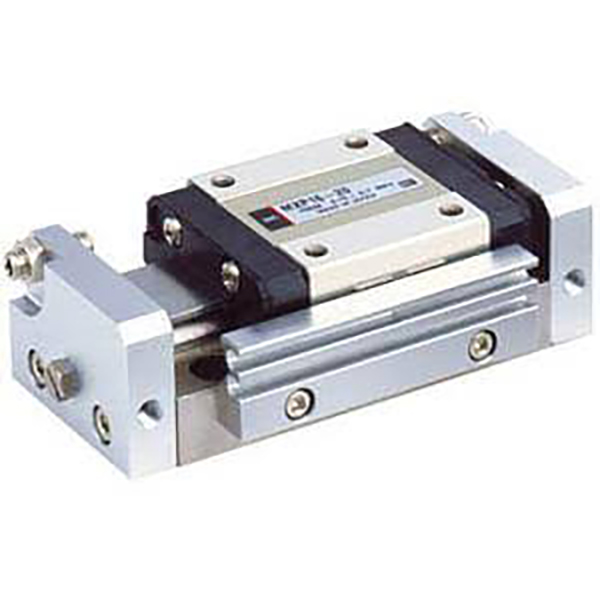

A mesa deslizante pneumática de ultra-alta precisão SOLH MXP é intercambiável com a série SMC MXP. Ele adota corpo de aço inoxidável martensítico integrado e guia linear de esfera embutida, alcançando paralelismo de deslocamento de 0,004 mm, erro rotacional de até ± 0,03° e precisão de posicionamento repetido ± 0,01 mm. O corpo compacto ultraestreito é 10% ~ 20% mais fino que os modelos MXJ, suportando montagem em três lados e tubulação axial/lateral comutável. Diâmetros de φ6~16mm equipados com amortecedores de borracha padrão, limitadores de metal opcionais e amortecedores hidráulicos disponíveis para φ8 e superiores. Ele suporta ambiente limpo sem óleo e reciprocidade estável de alta frequência. Ideal para estações de automação em espaços confinados que exigem precisão de movimento rigorosa, como inspeção óptica, colagem de chips, montagem de microcomponentes e equipamentos médicos premium.

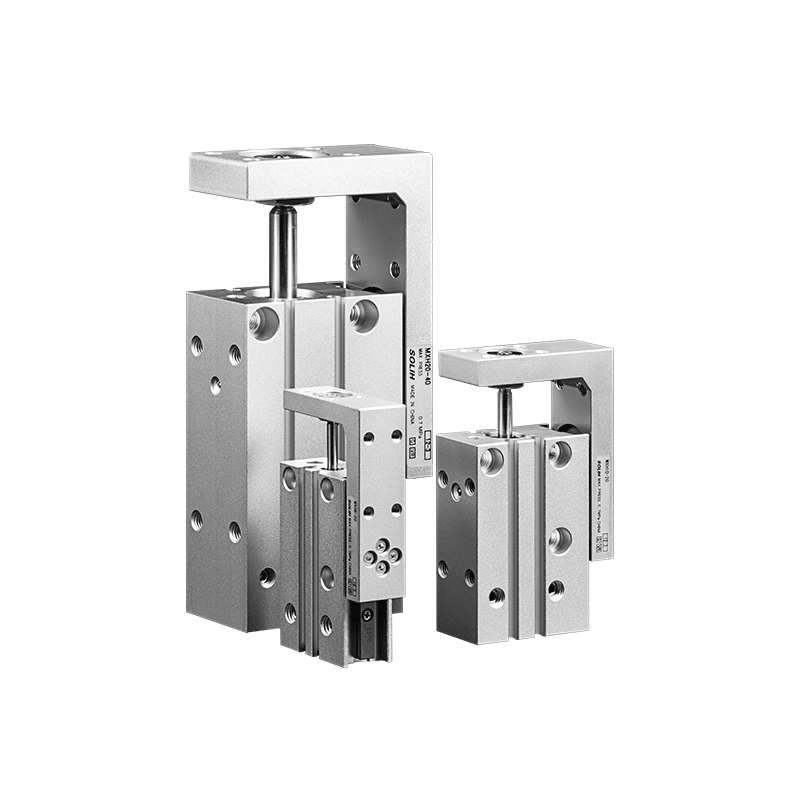

A mesa deslizante pneumática compacta estreita SOLH MXH é intercambiável com a série SMC MXH. Acionado por pistão duplo e equipado com trilho guia de esfera circulante, adota corpo ultraestreito adequado para layout denso lado a lado. Possui excelente capacidade anti-deslocamento e anti-torção com torque permitido em torno de 6 vezes dos slides MXU tradicionais, precisão de posicionamento repetido ± 0,02 mm e curso padrão máximo de até 60 mm. Suportando montagem em 4 direções e tubulação em 3 lados, ele vem com ímã integrado compatível com vários interruptores magnéticos, amortecedores de borracha de extremidade dupla e permite operação contínua sem óleo. Tamanhos de furo φ6 ~ 20 mm, amplamente utilizados para transferência de alta frequência de média precisão e longo curso de componentes 3C e pequenas peças plásticas sob cantilever ou carga unilateral em equipamentos de automação com espaço limitado.

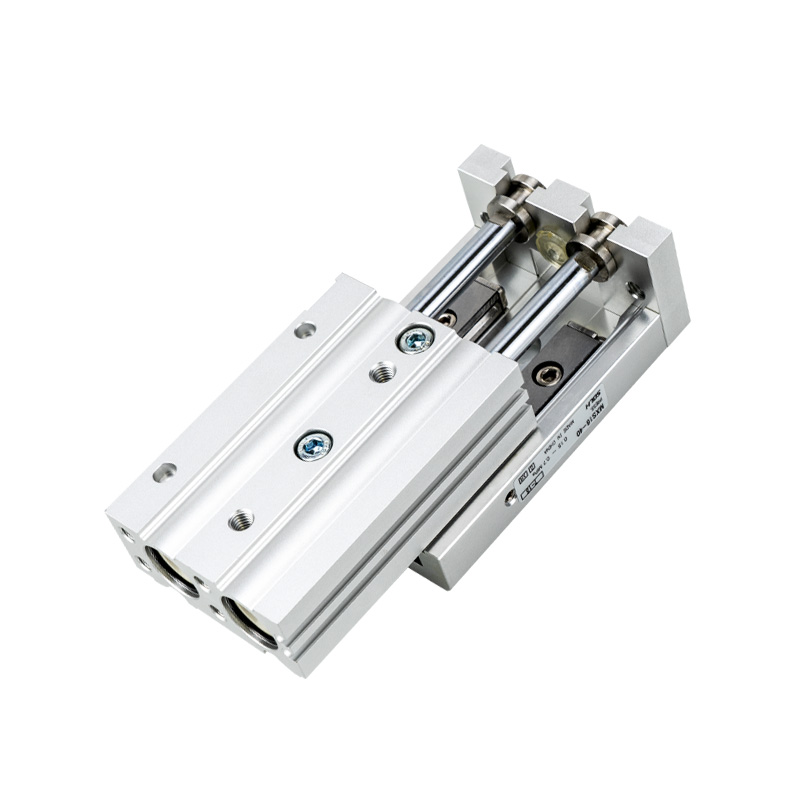

A mesa deslizante pneumática integrada de alta rigidez SOLH MXS é totalmente intercambiável com a série SMC MXS. Ele adota acionamento de pistão duplo e trilhos-guia de rolos transversais pré-carregados para movimento com folga zero, proporcionando o dobro do impulso de corrediças de cilindro único com o mesmo diâmetro e precisão de posicionamento repetido de até ± 0,01 mm. A estrutura integrada ultrafina economiza 30% ~ 50% de espaço de instalação em comparação com o cilindro dividido mais conjuntos de guias externos. A montagem em três lados com furos para pinos de posicionamento (inferior, lateral e axial) é suportada. Tamanhos de furo φ6 ~ 25 mm com cursos padrão de 10 ~ 150 mm, ajustadores de curso opcionais de 0 ~ 5 mm. O ímã integrado se ajusta aos interruptores magnéticos e permite uma operação sem óleo. Amplamente utilizado para transferência linear de alta rigidez e alta precisão em semicondutores, montagem de precisão 3C e estações de alinhamento de componentes ópticos.

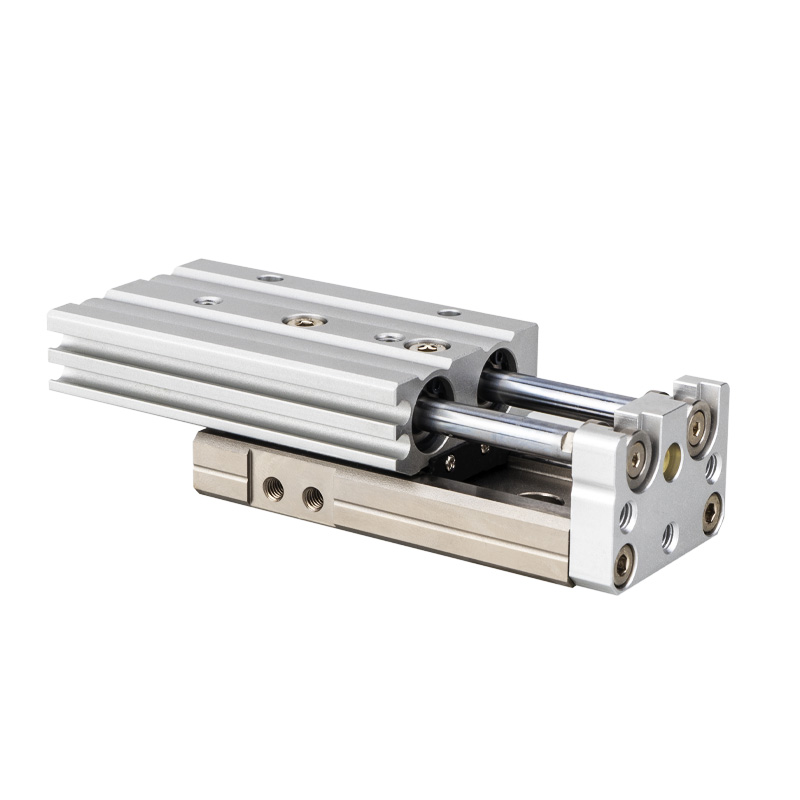

A mesa deslizante pneumática econômica SOLH MXQ é intercambiável com a série SMC MXQ. Ele adota acionamento de pistão duplo e trilho guia de esfera recirculante não pré-carregado, construído como uma unidade integrada leve e ultrafina com altura mais baixa e peso mais leve que o MXS, alcançando precisão de posicionamento repetido de ± 0,02 mm. Está disponível montagem em três lados com furos para pinos de posicionamento (inferior, lateral e axial). Tamanhos de furo φ6 ~ 25 mm, cursos padrão 10 ~ 150 mm, ajustadores de curso opcionais de 0 ~ 5 mm. O ímã embutido se adapta a interruptores magnéticos e suporta operação sem óleo. Como um atuador linear básico econômico, ele se adapta a projetos sensíveis ao orçamento e é amplamente utilizado para transferência de alta frequência de carga leve de pequenas peças eletrônicas e plásticas e linhas de montagem automatizadas de precisão padrão.
