Cilindro de Ar

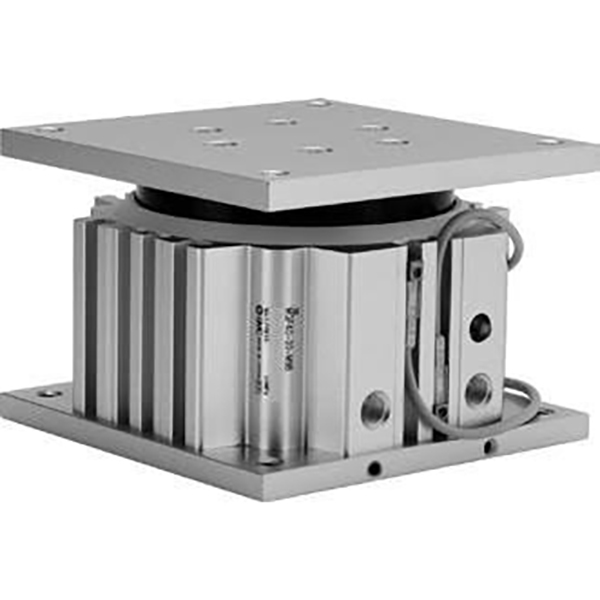

O cilindro de mesa guia de baixo perfil SOLH MGF é totalmente intercambiável com equivalentes SMC correspondentes. Projetado com uma luva guia concêntrica integrada de grande diâmetro, ela quebra a limitação direcional dos tradicionais cilindros de haste guia dupla e oferece desempenho antideflexão uniforme de 360° contra cargas excêntricas. Sua altura geral de instalação é reduzida em 15%~20% em comparação com a série MGQ para um layout compacto ultraplano. Diâmetros disponíveis: φ40, φ63, φ100 mm com cursos curtos padrão variando de 30 mm a 100 mm, otimizados para operações pesadas de curso curto. Os pinos antirrotação integrados fornecem torque admissível extremamente alto de até 409 N·m para o modelo φ100, estável sob força excêntrica de todas as direções sem emperramento ou deslocamento, com precisão antirrotação máxima de ±0,05°. A montagem bidirecional superior e inferior é suportada; Ranhuras em T em três lados do corpo permitem a instalação de interruptores magnéticos em quatro lados. Estão equipados amortecedores de borracha de extremidade dupla padrão e operação livre de óleo e manutenção. A versão limpa com baixo teor de poeira com 10 prefixos atende aos requisitos rigorosos de semicondutores, eletrônica 3C e oficinas médicas. Cerca de 15% mais leve que as estruturas convencionais, ele é amplamente utilizado para levantamento de peças, ejeção de gabarito, inversão de indexação de estação e empurrão pesado de curta distância, sendo o atuador pneumático compacto ideal que requer antideflexão omnidirecional e alta capacidade de torque em espaço de instalação limitado.

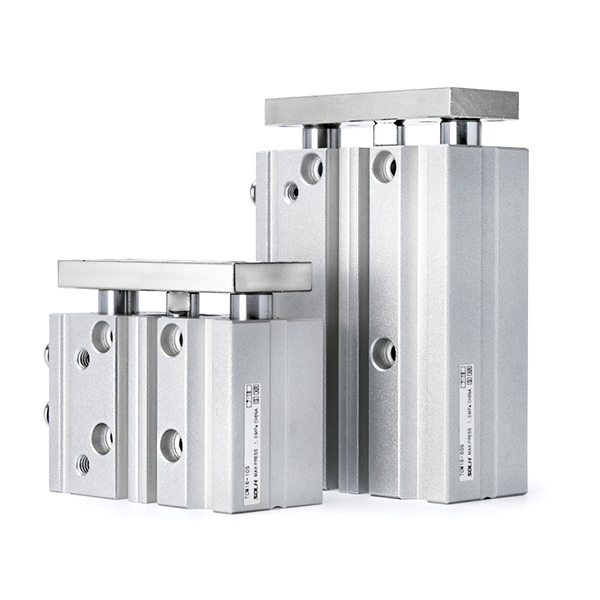

O cilindro de haste guia triaxial da série SOLH TC é um substituto direto para a série SMC MGP. Adota uma estrutura integrada de três eixos composta por duas hastes guia mais uma haste central, apresentando rigidez ultra-alta. Sua resistência à torção e capacidade de carga lateral são mais que o dobro dos cilindros convencionais de haste de guia dupla, evitando efetivamente a deflexão e o deslocamento de posição. Os tamanhos de furo disponíveis variam de φ6 mm a 100 mm com duas variantes de núcleo: o tipo de rolamento de esferas de precisão TCL oferece atrito ultrabaixo e movimento suave para levantamento de alta frequência e posicionamento preciso; O tipo de rolamento deslizante de liga de latão TCM apresenta resistência superior ao desgaste e ao impacto para cargas pesadas, ambientes empoeirados e operações de parada de linha transportadora. Os cursos padrão cobrem de 5 mm a 500 mm. As configurações opcionais incluem ajuste de curso tipo J (faixa ajustável máxima de 50 mm) e versão -T para alta temperatura operando continuamente de -20°C a 120°C. As configurações padrão incluem anéis magnéticos integrados, amortecedores de borracha de extremidade dupla e operação livre de óleo e manutenção. Furos de montagem multidirecionais e slots de quatro lados para interruptores magnéticos estão integrados, enquanto portas de ar duplas na parte superior e lateral permitem um layout de tubulação flexível. Os acessórios de flange e suporte de pé suportam orientações de instalação versáteis. A pressão operacional varia de 0,1 MPa a 1,0 MPa, e os furos de posicionamento de referência garantem uma precisão de repetição confiável. Amplamente utilizado no levantamento de rolhas de transportadores, manuseio e crimpagem de PCB em eletrônicos 3C, atuação de portão de embalagem, ejeção de gabarito e acionamento de carga excêntrica, este atuador integrado elimina a necessidade de conjuntos de guia externos separados, simplificando o projeto mecânico com excelente desempenho de custo para estações de precisão em miniatura e automação geral para serviços médios a pesados.

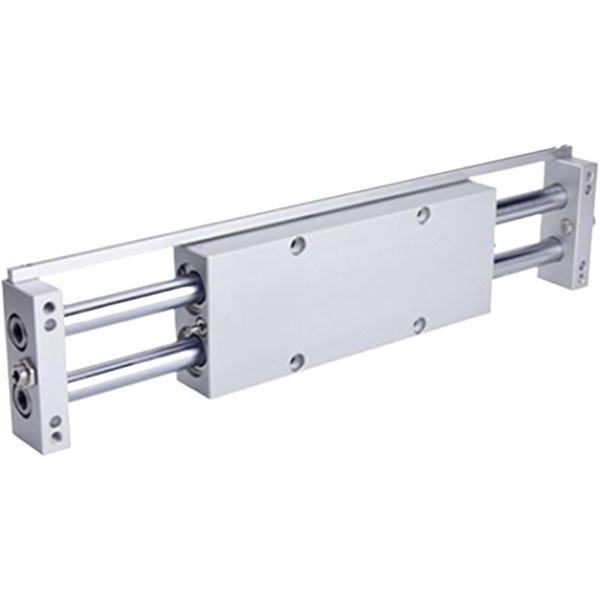

O cilindro deslizante de haste dupla da série SOLH CX2 serve como substituto intercambiável para os modelos padrão SMC CX2. Construído com pistões duplos e hastes duplas simétricas, ele oferece potência de empuxo dupla em comparação com cilindros de haste única com o mesmo diâmetro e rigidez integral superior. Os tamanhos de furo disponíveis abrangem φ10, 15, 25 mm com cursos padrão de 25 mm a 200 mm. A versão padrão adota orientação de rolamento deslizante; CXWM atualizado (rolamento deslizante + amortecedor hidráulico) e CXWL (rolamento de esferas + amortecedor hidráulico) são personalizados para aplicações de impacto frequente em alta velocidade. As hastes duplas simétricas proporcionam desempenho antirrotação mecânico inerente com precisão máxima de até ±0,02° para furo φ25, possuindo excelente resistência contra cargas laterais e excêntricas. O corpo fino e de baixo perfil suporta duas formas de montagem: corpo de cilindro fixo com placa final móvel ou placa final fixa com corpo de cilindro deslizante. Furos de montagem em quatro lados e portas de ar em três direções permitem instalação e tubulação flexíveis em espaços estreitos e confinados. Estão equipados amortecedores de borracha de extremidade dupla padrão e operação livre de óleo e manutenção; a versão não magnética N opcional elimina a interferência magnética em ocasiões sensíveis ao magnetismo. Amplamente aplicado na transferência de peças de precisão para indústrias 3C e de semicondutores, empurrar e levantar gabaritos, layout de cilindro denso dentro de equipamentos compactos, atuação alternativa de carga média para oficinas alimentícias, médicas e limpas.

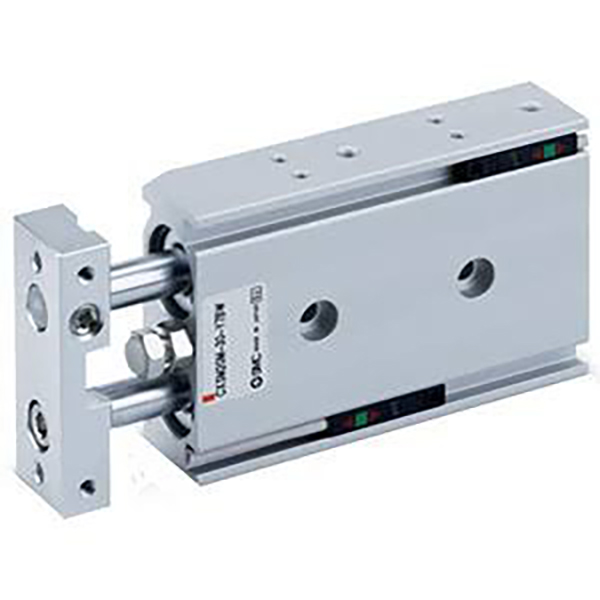

SOLH CXSJ é uma iteração ultracompacta atualizada dos clássicos cilindros duplos CXS, intercambiáveis ​​com a série SMC CXS original. Construído com pistões duplos integrados e hastes guia duplas, ele oferece impulso dobrado no mesmo tamanho de furo com precisão anti-rotação estável de ±0,1°. Suas dimensões gerais são reduzidas e estreitadas em 10% ~ 20% com peso mais leve, feito sob medida para layout interno de equipamento extremamente estreito. Quatro submodelos estão disponíveis: CXSJM com rolamento deslizante apresenta excelente resistência ao desgaste e desempenho à prova de poeira para posicionamento geral em baixa velocidade; O tipo de rolamento de esferas CXSJL apresenta atrito ultrabaixo e movimento suave com uma velocidade máxima de 800 mm/s para coleta e posicionamento de alta frequência e alta velocidade; Os projetos de haste dupla CXSJWM/CXSJWL permitem a instalação da peça de trabalho em ambas as extremidades para elevação síncrona bilateral e posicionamento de centralização. Os furos φ6 e φ10 suportam portas axiais e laterais, enquanto outros tamanhos adotam apenas tubulação lateral. O suporte do interruptor magnético reversível suporta montagem sem interferência em 4 direções e instalação simétrica esquerda-direita. Amortecedores de borracha de extremidade dupla são padrão; o sufixo Z significa anéis magnéticos integrados para sensores de posição, e versões não magnéticas estão disponíveis para cenários de interferência antimagnética. A trava de extensão P opcional e a trava de retração R podem manter o atuador firmemente nas posições designadas. É amplamente utilizado para pick-and-place, prensagem leve e posicionamento de limitação de precisão sob cargas leves em equipamentos de automação compactos para linhas de produção 3C e em geral.

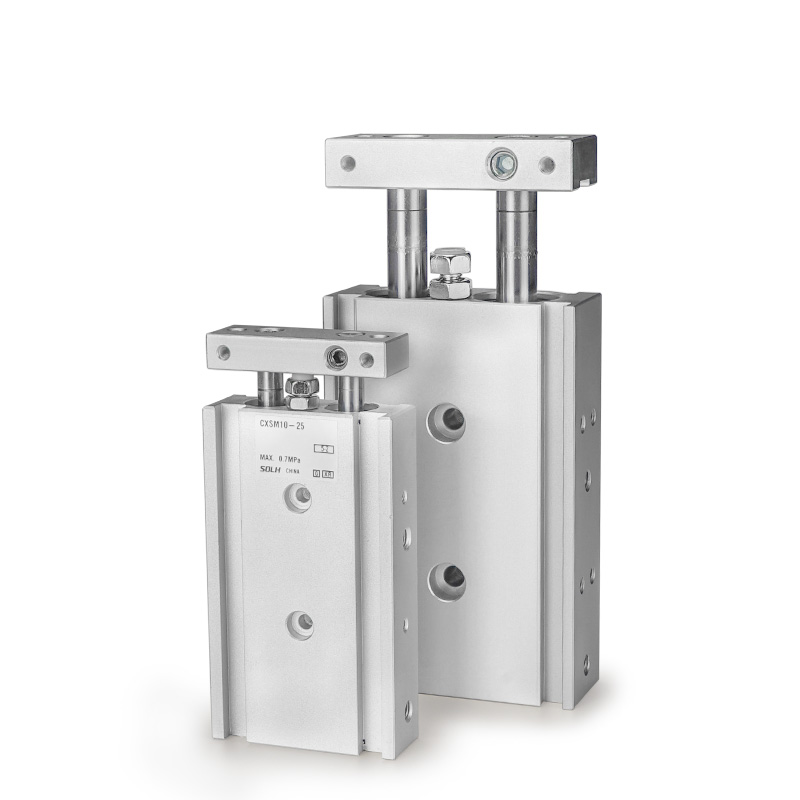

O cilindro de haste dupla fina de alta rigidez SOLH CXS é totalmente intercambiável com a série SMC CXS original. Construído com pistões duplos coaxiais integrados e hastes guia duplas para atuação síncrona, ele oferece empuxo quase duplicado em comparação com cilindros de pistão único de diâmetro idêntico com precisão anti-rotação estável de ±0,1°. Sua estrutura guia integrada oferece forte resistência a cargas laterais e excêntricas sem guias auxiliares externas. Quatro submodelos principais estão disponíveis: CXSM com rolamento deslizante de metal apresenta excelente resistência ao desgaste, desempenho à prova de poeira e capacidade de carga lateral superior para posicionamento em baixa velocidade, prensagem e ambientes empoeirados; O tipo de rolamento de esferas CXSL apresenta atrito ultrabaixo e movimento suave com velocidade máxima de até 400 mm/s para coleta e posicionamento de alta frequência e alta velocidade; As versões de haste dupla CXSWM/CXSWL permitem a instalação do acessório em ambas as extremidades da haste para elevação síncrona bilateral e transferência de centralização. Amortecedores de borracha de extremidade dupla são padrão; O amortecedor de ar AZ é opcional para furos grandes de φ20/25/32 para absorver impactos violentos de alta velocidade. O sufixo Z denota anéis magnéticos integrados para instalação direta de D-M9B, D-A93 e outros sensores de posição; variantes não magnéticas estão disponíveis para condições de trabalho sensíveis ao magnetismo. A trava de extensão P opcional e a trava de retração R podem travar o pistão nas posições designadas. A montagem em três lados (inferior, superior, lateral) suporta diversos layouts mecânicos compactos, amplamente utilizados em processos de coleta de precisão, transferência de materiais, posicionamento e prensagem leve para eletrônicos 3C e linhas de produção de automação geral.

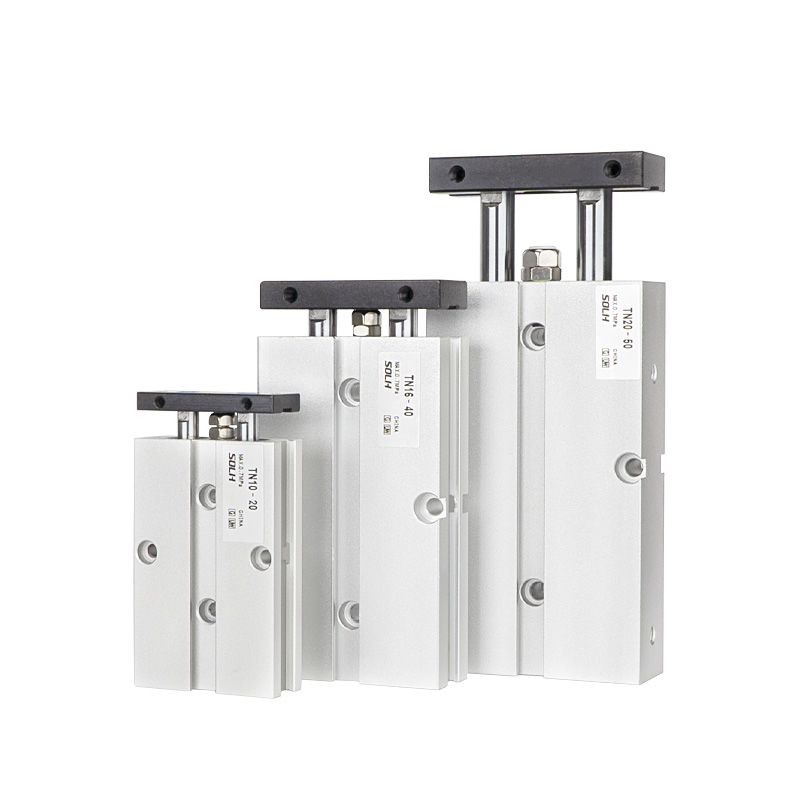

O cilindro de eixo duplo econômico SOLH TN adota uma estrutura de eixo guia duplo de pistão único com orientação de rolamento deslizante para layout compacto e excelente desempenho de custo. Ele vem equipado de fábrica com anéis magnéticos integrados e um amortecedor de borracha frontal ajustável para ajuste fino do curso, proporcionando precisão anti-rotação de ±0,2°. Eixos duplos sincronizados restringem a torção e oscilam para suportar pequenas cargas excêntricas laterais. A montagem em três direções (superior, inferior, lateral) está disponível e as ranhuras laterais suportam a instalação direta de interruptores magnéticos sem suportes extras. Dois tipos são fornecidos: haste de extremidade simples padrão TN e haste dupla TNW, com TNW permitindo a montagem de acessórios em ambas as extremidades da haste para movimento de centralização síncrono bidirecional. Comparado com a série TR, o TN apresenta dimensões menores e menor custo sem a opção de furo φ6; em comparação com os cilindros duplos de pistão duplo CXS/CXSJ, o TN produz empuxo único com óbvias vantagens de custo, mas com menor precisão e capacidade de carga. Sua pressão de trabalho varia de 0,15 a 1,0 MPa e a adaptabilidade à temperatura ambiente cobre −20℃~70℃. É amplamente utilizado para posicionamento de carga leve, prensagem simples, parada de peças e transferência de curta distância para estações de automação gerais com requisitos moderados de precisão e demandas de controle de custos. O anel magnético tipo S é padrão para toda a série e não pode ser removido; rosca Rc padrão pode ser personalizada para rosca G ou rosca NPT para projetos no exterior.

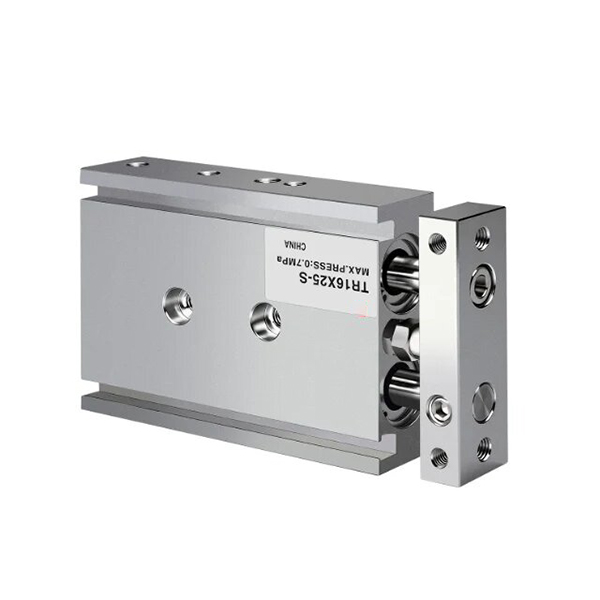

O cilindro de eixo duplo SOLH TR é fabricado de acordo com os padrões industriais JIS. Ele adota uma estrutura de eixo guia duplo de pistão único combinada com buchas de rolamento deslizante estendidas, apresentando alta rigidez estrutural, excelente resistência à torção e forte capacidade anti-deflexão superior aos cilindros de eixo duplo TN econômicos. Os tamanhos dos furos variam totalmente de φ6 a 32 mm, incluindo TR de haste única padrão, TRW de haste dupla e variantes TRJ compactas e leves. A precisão anti-rotação atinge ±0,1° para furos ≥16 mm e ±0,2° para furos pequenos φ6/φ10; os eixos duplos restringem o desvio de oscilação para garantir uma operação estável em cursos longos. Uma almofada de borracha frontal ajustável coopera com um amortecedor traseiro fixo para corte de curso, absorção de impacto e redução de ruído. Estão disponíveis montagem em três vias (superior, inferior, lateral) e porta lateral dupla opcional; ranhuras laterais permitem a montagem direta de chaves magnéticas sem suportes extras. Os anéis magnéticos integrados marcados com o sufixo S são padrão, enquanto versões personalizadas não magnéticas são oferecidas para ocasiões sensíveis à interferência magnética. A pressão operacional varia de 0,15 ~ 1,0 MPa com temperatura de trabalho de -20 ℃ a 70 ℃. A rosca Rc padrão pode ser convertida em rosca G ou rosca NPT para projetos de engenharia no exterior. Distingue-se dos cilindros duplos CXS: TR produz impulso único com rigidez mecânica proeminente e resistência estável à carga lateral em aplicações de curso longo; O CXS possui pistões duplos para impulso duplo, menor atrito e movimento alternativo de alta velocidade mais suave, adequado para pick-and-place de alta frequência e curso curto. Amplamente aplicado em posicionamento de precisão, prensagem de peças, parada e transferência de longa distância e estações de automação em geral que exigem orientação confiável sob cargas médias-leves.

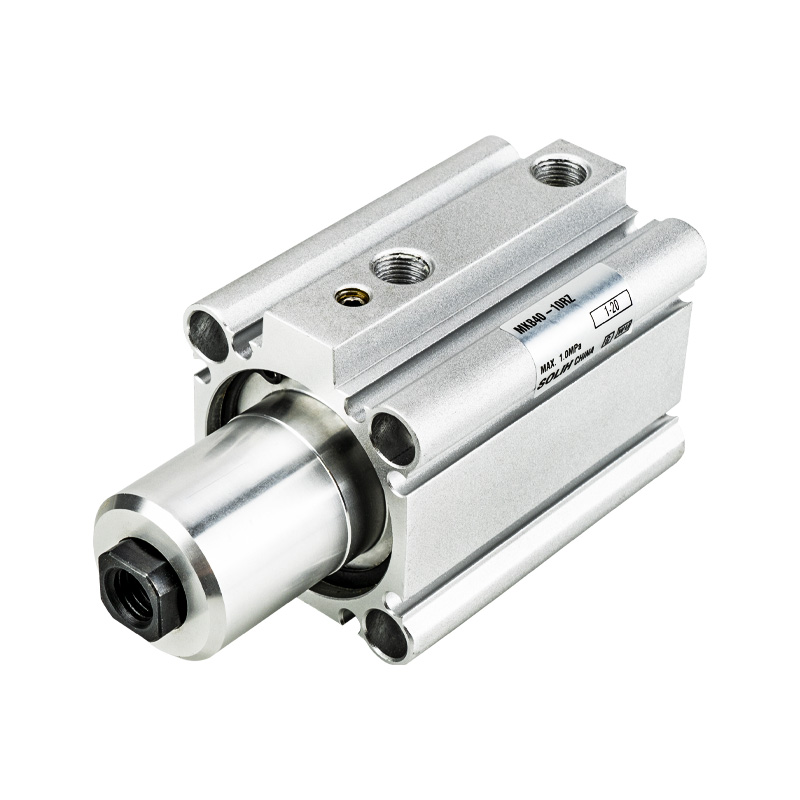

SOLH MK (comumente denominado MKB) é um cilindro pneumático combinado que integra rotação de 90° e fixação linear descendente, intercambiável com a série MKB convencional. Os tamanhos dos furos cobrem φ12~φ63 e os cursos de fixação variam de 5 mm a 50 mm. Seu comprimento total é reduzido em 3~10 mm em comparação com os modelos MK2 convencionais para um layout mais compacto. O torque de inércia permitido é triplicado para lidar com a fixação em alta velocidade de peças de alta inércia, e a força de fixação máxima do furo φ63 atinge 12,4 kN abaixo de 0,5 MPa para retenção confiável de cargas pesadas. Ciclo de trabalho: retração para cima → rotação esquerda/direita 90° → extensão para fixação; a liberação segue a sequência inversa. O ângulo de rotação fixo de 90° com tolerância de ±5° garante um posicionamento repetitivo estável. Exceto os furos φ20 e φ25 com montagem de sensor apenas em 2 lados, outros tamanhos suportam instalação de chave magnética de 4 direções para fiação organizada e sem interferência. Furos passantes e furos roscados de extremidade dupla permitem montagem direta e instalação de flange. Amortecedores de borracha de dupla face reduzem impacto, vibração e ruído; o design isento de óleo satisfaz ambientes de trabalho limpos e sem poeira. Os anéis magnéticos integrados funcionam com sensores de posição para monitorar o status de fixação/liberação; As direções de rotação RZ no sentido horário e LZ no sentido anti-horário são opcionais. É amplamente aplicado em acessórios de máquinas-ferramenta, posicionamento de soldagem, fixação de estampagem, componentes 3C de precisão, fixação de bandeja de semicondutores e limitação de inversão de acessórios. Simplifica o projeto mecânico e economiza espaço de instalação integrando funções de rotação e fixação. Selecione o tamanho do furo com força de fixação ≥ carga real × fator de segurança de 1,5 e reserve uma margem de curso de 3~5 mm para evitar colisão mecânica.

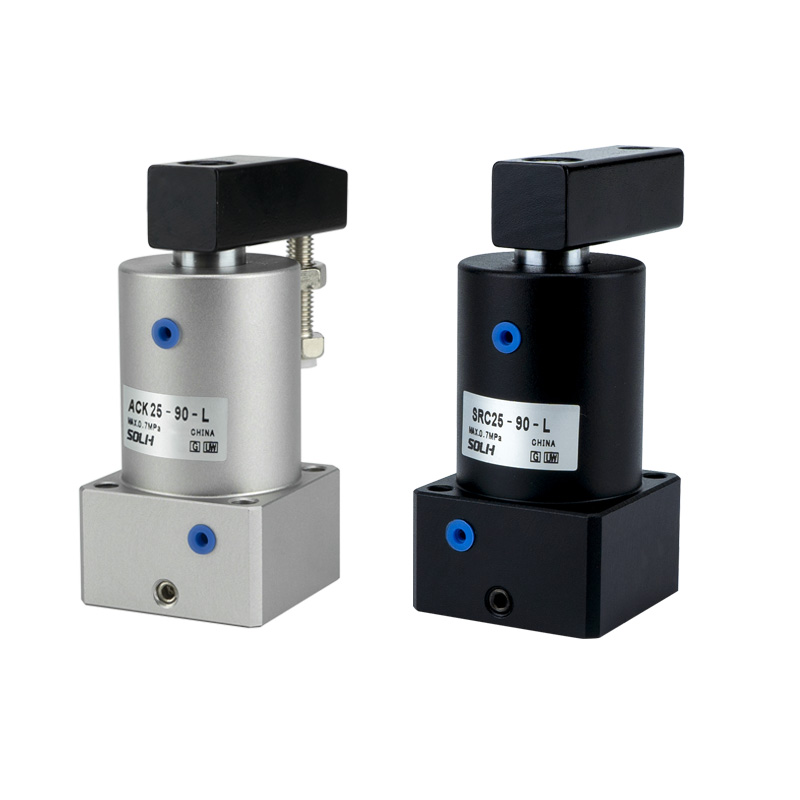

O cilindro angular SOLH ACK integra movimento composto integrado de rotação padrão de 90° / giro opcional de 180° mais fixação linear descendente, com tamanhos de furo variando de φ25 a φ63. Ele apresenta uma estrutura de suporte com ranhura de três guias como projeto do núcleo, que traz rigidez estrutural superior e forte resistência a cargas excêntricas, alcançando alta precisão de posicionamento angular de ± 1,5°, melhor do que os cilindros de fixação rotativa comuns. Estão disponíveis dois tipos estruturais: ACK com placa de pressão única para peças estreitas e placa de pressão dupla ACKD para peças largas; rotação esquerda no sentido anti-horário (L) e rotação direita no sentido horário (R) são selecionáveis ​​para corresponder ao layout no local. Ciclo de trabalho: a haste do pistão retrai e levanta → gira para evitar interferência na peça → estende-se para baixo para fixação; a liberação é executada na ordem inversa para reinicialização. A haste do pistão é feita de liga de aço tratada termicamente, o tubo do cilindro passa por anodização rígida, combinado com anéis de vedação importados de alto desempenho para obter excelente resistência ao desgaste, resistência à corrosão, baixo vazamento de ar e longa vida útil. Quatro furos passantes inferiores suportam instalação direta e montagem em flange; ranhuras de sensor integradas facilitam a montagem do interruptor magnético para monitorar o status de fixação e liberação. Cada furo é equipado com curso de fixação padrão fixo; a força máxima de fixação de φ63 atinge 1050 N sob pressão operacional de 0,5 MPa. A pressão de trabalho varia de 0,15~1,0 MPa com ampla adaptabilidade de temperatura de -20°C a 80°C. É amplamente adotado em máquinas-ferramenta, posicionamento de soldagem, fixação anti-deslocamento para processos de estampagem, fixação de bandejas eletrônicas e posicionamento para mecanismos de rotação. Ele substitui cilindros rotativos e de fixação separados para simplificar o layout mecânico e economizar espaço de instalação. Selecione o tamanho do furo adequado com força de fixação teórica ≥ carga real × fator de segurança de 1,5 e reserve uma margem de curso de 3~5 mm contra colisão mecânica.
