Cilindro de Ar

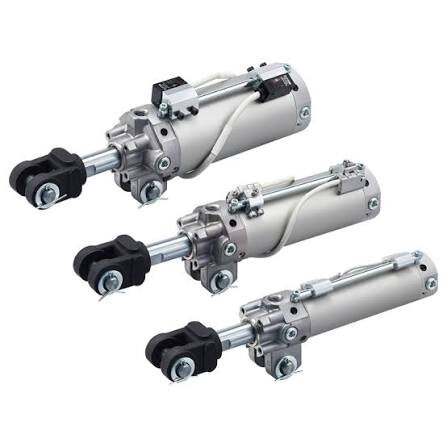

Os cilindros de fixação para serviço pesado montados em haste SOLH CKG1 e CKP1 visam condições de trabalho de soldagem com alta interferência magnética. Equipado com sensores antimagnéticos dedicados que suportam instalação de três vias, o CKG1 se adapta a cenários regulares de soldagem magnética CA, enquanto o CKP1 atualizado resiste a fortes campos magnéticos CA e CC para soldagem por ponto e arco de alta frequência. O amortecedor de ar integrado garante uma força de fixação pesada e constante de até 12,32kN. Nossa fábrica possui linhas de produção em massa maduras com estoque local suficiente, amplamente aplicadas em acessórios de soldagem automotiva e projetos de fixação de máquinas-ferramenta em todo o mundo. Intercambiável diretamente com a série CK1 tradicional sem modificação do equipamento.

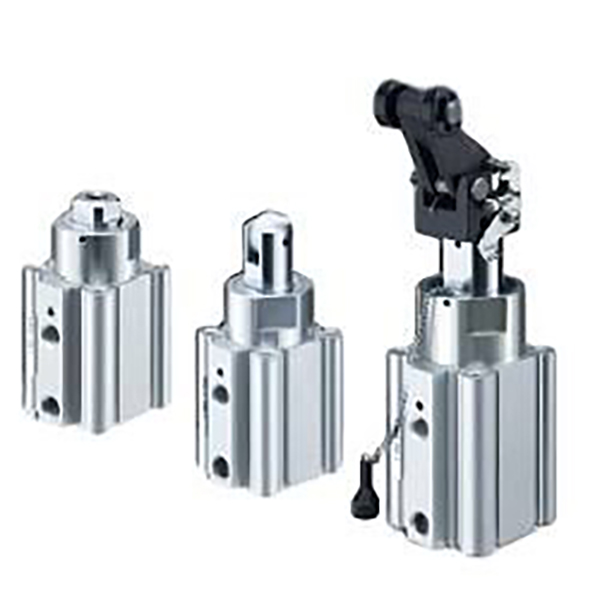

Os cilindros de batente pneumático de altura fixa SOLH RSQ servem como atuadores de limite padrão para sistemas de transporte automatizados. Equipados com dez extremidades de haste intercambiáveis, incluindo estilos de alavanca de amortecimento hidráulico para absorção de choque pesado, eles suportam encaixe de interruptor magnético de quatro lados e operação de ciclo longo sem óleo. Diferente dos modelos RSG com altura ajustável, sua estrutura rígida fixa reduz bastante o tempo de depuração no local. Nossa produção em massa estável garante estoque suficiente; essas rolhas são amplamente utilizadas em linhas de montagem de eletrônicos, transportadores de rolos e estações de posicionamento de paletes pesados ​​em todo o mundo, proporcionando bloqueio confiável de peças de trabalho com custo acessível e forte resistência ao impacto.

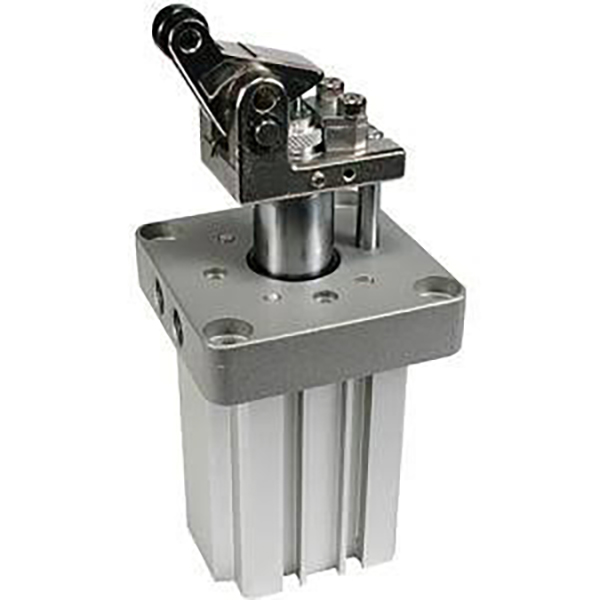

O cilindro batente para serviço pesado SOLH RS2H é um substituto atualizado do RS1H para posicionamento de transportador de paletes pesados ​​de 50–500 kg. Possui força de parada aprimorada em 30%, amortecedor hidráulico ajustável integrado e rolos duplos de resina/aço carbono para absorver impactos violentos com eficiência. O design compacto e leve reduz o espaço de instalação e é totalmente intercambiável com o RS1H sem modificação do equipamento. Equipado com bloqueio anti-rebote opcional e liberação manual, é adequado para logística automotiva, ferramentas de soldagem e bloqueio automatizado de cargas pesadas em armazéns. Nossa fábrica suporta a produção em massa com fornecimento suficiente em estoque, a estrutura isenta de óleo garante uma operação estável de ciclo longo para ambientes de oficina agressivos de alta frequência.

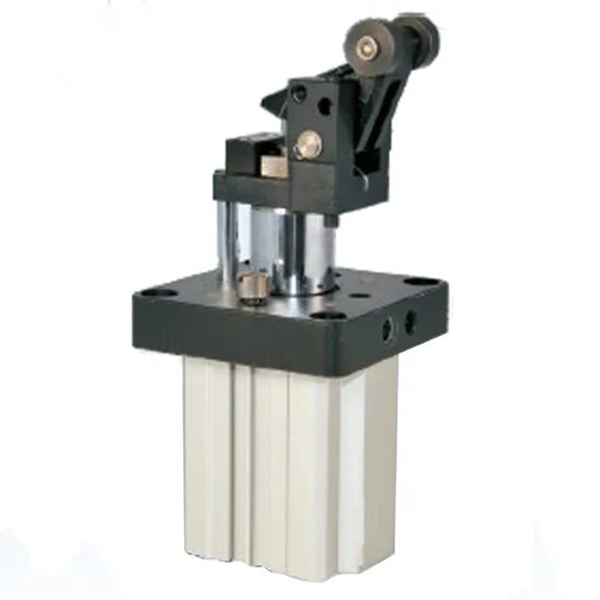

Os cilindros batentes de rolos de alavanca SOLH TWH e TWM são feitos sob medida para posicionamento de paletes transportadores médios a pesados ​​de 30 a 300 kg. A estrutura mecânica de travamento automático opcional impede efetivamente o ressalto e o deslocamento da peça de trabalho; amortecedores hidráulicos graduados incluem amortecimento fixo para furos pequenos e amortecimento ajustável para especificações grandes para obter absorção de choque suave. A ação dupla do TWH fornece força de parada máxima para ciclos pesados ​​de alta frequência, enquanto o TWM com mola integrada aciona a liberação automática quando a energia é cortada para segurança do local. A montagem em flange padrão e a instalação do interruptor magnético nos quatro lados simplificam a montagem no local. Apoiadas por nossa produção em massa estável e estoque local suficiente, essas rolhas são amplamente utilizadas em armazenamento inteligente, montagem automotiva e limitação de acessórios de soldagem com operação de longo serviço isenta de óleo.

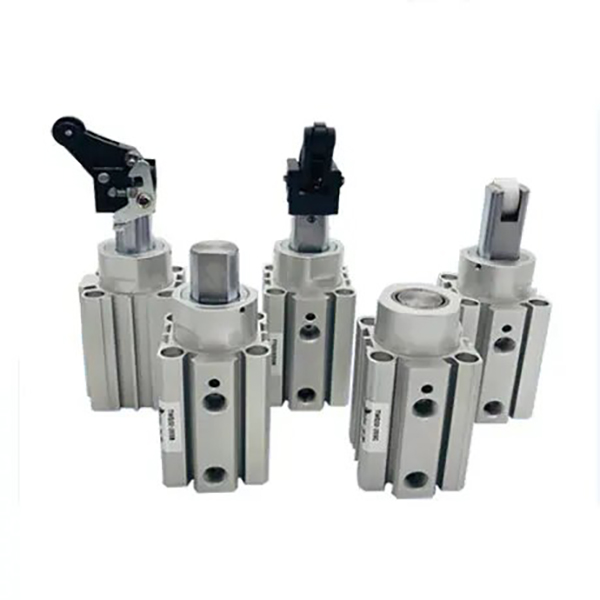

Os cilindros limitadores compactos de altura fixa SOLH TWQ oferecem soluções de limitação econômicas para paletes transportadores leves e médios de 10 a 150 kg. Quatro extremidades de haste intercambiáveis ​​cobrem estilos de haste plana, haste redonda, alavanca de rolo e alavanca de amortecedor hidráulico ajustável; as versões de rolo e amortecedor suportam travamento automático mecânico opcional para evitar o ressalto da peça de trabalho. A montagem em flange de altura fixa omite a calibração de altura e acelera a instalação em campo, com slots de quatro lados para sensores magnéticos. A construção isenta de óleo e resistente ao desgaste se adapta a linhas de montagem de eletrônicos, embalagens e eletrodomésticos. Nossa produção em massa estável garante estoque suficiente, ideal para bloqueio automatizado de alto ciclo e baixa manutenção e posicionamento de estação.

Os cilindros rotativos de palhetas integrados SOLH MSUB oferecem movimento rotativo de precisão e baixa folga para automação de serviços leves com cargas de até 10 kg. Apresentando uma estrutura de mesa rotativa completa que elimina a folga das engrenagens, ela suporta rotação opcional de 90°/180° com ajuste de ângulo fino de ±5°; a versão atualizada do MSUA atinge precisão de oscilação de 0,03 mm. Sua estrutura otimizada de palheta única possui capacidade de carga 2 a 3 vezes maior do que os modelos CRB1 convencionais, com dimensões mais compactas. A montagem em flange multidirecional economiza espaço de instalação, enquanto a vedação isenta de óleo garante uma operação limpa de ciclo longo. Mantemos uma produção em massa estável e estoque local suficiente, amplamente adotado para oscilação de juntas robóticas, indexação eletrônica de peças, inversão de peças e pequenas plataformas de posicionamento em linhas de montagem de precisão.

O atuador rotativo de palheta ultrafino de montagem livre SOLH CRBU2 é totalmente intercambiável com modelos SMC equivalentes, disponíveis em diâmetros 10/15/20/30/40. O corpo cilíndrico integrado permite a fixação multidirecional sem suportes, 12% mais leve que a série CRB2, perfeito para instalação oculta dentro de máquinas integradas compactas. O acionamento direto da palheta elimina a folga da engrenagem com repetibilidade angular ultra-alta de ±0,01°. Duas variantes de palhetas: S de palheta simples para giro máximo de 270°, D de palheta dupla que fornece torque duplo com rotação limitada de 90°/100°. São oferecidos layouts de tubulação dupla: portas laterais padrão e portas axiais centrais com sufixo-E. O ajustador de ângulo sufixo-W opcional realiza um curso infinitamente ajustável de 0 a 240°, e os anéis magnéticos integrados suportam interruptores reed M9BW para feedback de limite do PLC. A vedação composta de baixo atrito garante operação isenta de óleo em mais de 5 milhões de ciclos de serviço. Amplamente aplicado a tarefas de rotação de precisão de alta frequência e carga leve, incluindo rotação de gabarito em miniatura 3C, posicionamento de câmera de visão, mecanismos de aperto de parafuso e comutação de embalagem de pequeno ângulo. Comparado com os cilindros rotativos CRB2 montados na base, o CRBU2 não requer suportes de montagem e maximiza a eficiência de espaço, ideal para efetores finais de robôs e layouts internos estreitos de equipamentos.

Os atuadores rotativos tipo palheta SOLH CRB1 / CRB2 são totalmente intercambiáveis ​​com cilindros oscilantes SMC equivalentes. O acionamento direto das palhetas elimina a folga das engrenagens, proporcionando baixa inércia rotativa e resposta ultrarrápida. CRB2 é a linha compacta para serviços leves com diâmetros de 10~40 mm; a palheta única suporta oscilação de até 270°, enquanto a palheta dupla limita a rotação a 90°/100°, ideal para mini inversão de alta velocidade em 3C em espaços confinados e equipamentos de embalagem. A série CRB1 para serviços pesados ​​cobre furos de 50~100 mm com suporte total de rolamento e excelente resistência ao impacto, fornecendo torque máximo de até 24 N·m para fixações pesadas e grande rotatividade de indexação de peças de trabalho. A palheta simples oferece ampla faixa de giro, enquanto a palheta dupla dobra o torque com o mesmo diâmetro. Pára-choques de borracha integrados são padrão; o sufixo de ajuste de ângulo Z e o eixo oco são opcionais, e as variantes CDRB integram ímãs permanentes compatíveis com interruptores reed D-M9B / D-A93. Em comparação com as mesas rotativas de cremalheira e pinhão MSQ, os cilindros do tipo palheta apresentam corpo mais fino e rotação mais rápida com folga zero, mas com capacidade de carga radial e axial mais fraca, tornando-os a melhor escolha para tarefas rotativas de alta velocidade e carga leve que exigem grandes ângulos de giro.

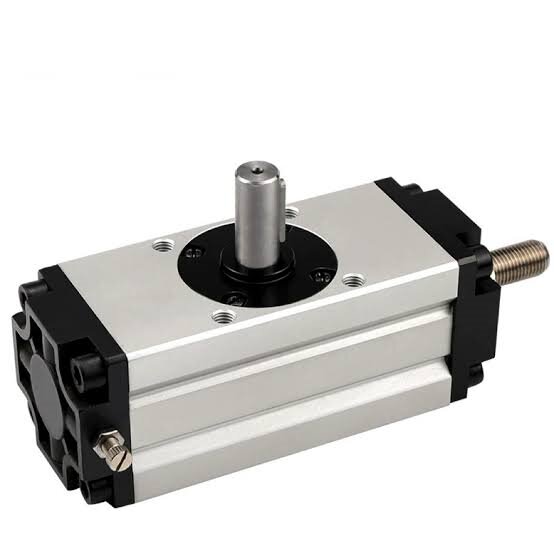

Os cilindros rotativos de cremalheira e pinhão SOLH CRA1 são atuadores pneumáticos de alto torque para automação de serviços médios e pesados ​​de 10 a 50 kg. A transmissão pinhão-cremalheira de pistão duplo atinge folga ≤1°, com folga zero do modelo φ30 e torque máximo de 108N·m do furo φ100 a 0,5MPa. Almofadas de ar ajustáveis ​​opcionais atenuam o impacto inercial durante ciclos frequentes, enquanto vários tipos de montagem e configurações de eixo suportam conexão mecânica flexível. A construção isenta de óleo garante uma operação contínua de baixa manutenção. Nossa fábrica opera uma produção em massa estável com amplo estoque local, amplamente implantado para inversão de peças pesadas, atuação de válvula industrial, indexação de acessórios pesados ​​e rotação robótica de juntas em sistemas automatizados de montagem e controle de tubulações.
