A pinça pneumática de giro de 180° de cremalheira e pinhão SOLH MHW2 é totalmente intercambiável com modelos SMC equivalentes. O acionamento por engrenagem de cremalheira e pinhão permite o giro simétrico e síncrono da mandíbula, cada mandíbula gira até 90° para uma abertura total de 180°, com erro de sincronização ≤0,1° para garantir uma fixação equilibrada e evitar o deslizamento da peça de trabalho. Os tamanhos dos furos variam de 20 a 50 mm em configuração de dupla ação pura. As mandíbulas ficam perpendiculares ao corpo na abertura total, minimizando o espaço ocupado e facilitando a evitação mecânica e o giro da peça de trabalho. O corpo quadrado de alumínio anodizado rígido apresenta ranhuras de sensor nos quatro lados para instalação irrestrita de interruptores magnéticos. A vedação otimizada à prova de poeira suporta operação de ciclo longo em oficinas empoeiradas. Comparado com o MHY2 acionado por came, o MHW2 oferece maior capacidade de carga e melhor sincronização; ao contrário do MHT2 de alternância, ele não possui travamento automático ao desligar, mas oferece um ângulo de giro muito maior. Amplamente utilizado para virar e manusear peças de carga média (1 ~ 20 kg), caixas, peças plásticas grandes e carga/descarga em estações de automação confinadas.

A pinça rotativa integrada do tipo palheta SOLH MRHQ é totalmente intercambiável com modelos SMC equivalentes. Ele integra um módulo rotativo de palhetas e uma pinça pneumática paralela em um único atuador, substituindo a combinação dividida de mesa rotativa mais cilindro de dedo separado. O comprimento total é reduzido em aproximadamente 20% e a interferência de arrasto da tubulação durante a rotação é eliminada. Os tamanhos dos furos cobrem 10/16/20/25 mm com versões padrão de rotação de 90° e 180°. Os parafusos de fim de curso permitem um ajuste fino angular total de ±10°. A mandíbula paralela de dupla ação alcança precisão de posicionamento repetido de ±0,01 mm. Cinco superfícies de montagem, juntamente com saliências de localização e furos de pino, permitem centralização rápida e montagem multiorientada. Os anéis magnéticos integrados suportam até quatro interruptores reed da série M9 para detectar limites rotativos e status de mandíbula aberta/fechada para controle completo de intertravamento do PLC. Adotando uma estrutura autolubrificante isenta de óleo, é amplamente utilizado para agarrar, virar e converter peças de trabalho em eletrônicos 3C em espaços confinados e linhas de automação de embalagens para cargas leves e médias de 0,1 a 5 kg. É necessária uma margem de segurança mínima de 30% durante a seleção da carga.

A pinça pneumática paralela de guia linear SOLH HFZ é diretamente intercambiável com a série SMC MHZ2. Ele adota transmissão síncrona de pinhão e cremalheira de pistão duplo integrada com guia linear de esfera para alta rigidez e excelente resistência à carga deslocada. Estão disponíveis três variantes de atuação: HFZ padrão de dupla ação; HFSZ normalmente fechado de ação simples (a mola segura a peça quando o ar é cortado); HFTZ normalmente aberto de ação simples (a mola libera a peça de trabalho após perda de ar). Os tamanhos dos furos variam de 6 a 40 mm com precisão de posicionamento repetido ±0,01~±0,02 mm. Várias opções de montagem incluem rosqueamento inferior, montagem lateral e furo passante tipo N. As ranhuras do sensor nos dois lados e os anéis magnéticos integrados suportam interruptores magnéticos da série M9 para feedback aberto/fechado. Adequado para fixação externa e fixação expansível interna. Os acessórios opcionais incluem tampas contra poeira, vedações para altas temperaturas e graxa de grau alimentício NSF-H1. A força de fixação efetiva diminui com o balanço estendido da mandíbula; um fator de segurança ≥1,5 é necessário durante o cálculo da carga. Amplamente implantado em efetores finais de robôs, eletrônicos 3C, hardware de precisão, moldagem por injeção e estações de preensão de precisão para automação de embalagens, especialmente para aplicações que exigem retenção ou liberação segura de desligamento e condições de trabalho com cargas de deslocamento lateral.

A pinça pneumática paralela tipo alavanca econômica SOLH HFP adota transmissão de articulação de alavanca mecânica como uma solução de preensão leve e econômica. Os tamanhos dos furos cobrem 10/16/20/25/32 mm. As mandíbulas fecham quando o pistão se estende e abrem na retração; a força de fixação é 20% ~ 30% maior que a força de abertura para fixação confiável da peça de trabalho. Os furos de montagem estão disponíveis em três faces: lateral, inferior e traseira. Os ímãs permanentes integrados funcionam com os interruptores magnéticos CS1-G para feedback de status aberto/fechado. As placas metálicas de isolamento de fricção reduzem a abrasão para se adaptarem à operação contínua de alto ciclo. Posicionada como uma alternativa econômica às garras de guia linear, como HFZ e MHZ2, ela é adequada para aplicações de carga leve e média sensíveis ao custo. Recomenda-se a manutenção periódica da graxa nas juntas da alavanca. Amplamente utilizado para manuseio de alta frequência de peças plásticas 3C, ferragens estampadas em miniatura e pequenos componentes de embalagens. Não recomendado para condições com cargas pesadas persistentes ou requisitos de montagem de altíssima precisão.

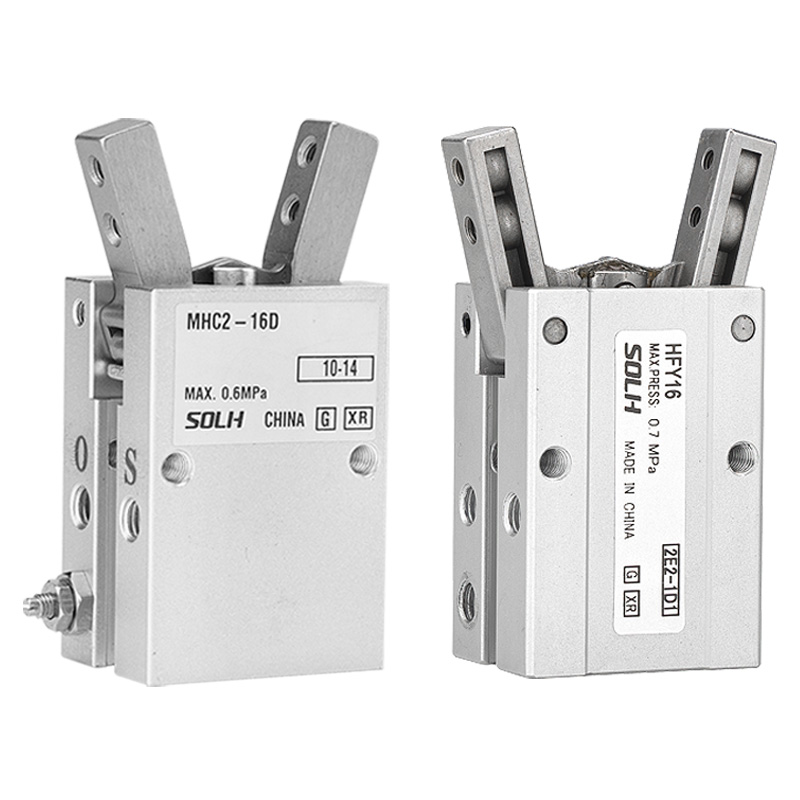

A pinça pneumática de giro articulado tipo Y SOLH HFY serve como uma alternativa intercambiável econômica ao SMC MHC2. Acionado por articulação de pivô de pistão único com amplificação de torque de alavanca. São oferecidas duas variantes: HFY de dupla ação e HFTY normalmente aberto de simples ação. A faixa de giro atinge +30°/-10° com ângulo de giro efetivo total em torno de 40°. As válvulas de aceleração ajustáveis ​​integradas permitem a regulação independente da velocidade para abertura e fechamento, e a precisão do posicionamento repetido atinge ±0,02 mm. Os tamanhos dos furos cobrem 6/10/16/20/25/32 mm. Estão disponíveis três superfícies de montagem (inferior, lateral, traseira). Os anéis magnéticos integrados são compatíveis com chaves magnéticas CMSH e DS1-G para feedback de sinal limite. É ideal para fixação externa de peças em miniatura redondas, curvas e irregulares em espaços de instalação confinados e condições de manuseio de carga leve de alta frequência. Durante a seleção, observe que o torque de fixação diminui com o balanço estendido da mandíbula; um fator de segurança ≥1,5 é necessário para verificação de carga. Comparado com o MHC2 original, o HFY apresenta um ângulo de giro ligeiramente mais estreito, mas suporta montagem em três lados com desempenho de custo superior. O MHC2 original é recomendado se for necessária uma faixa de oscilação mais ampla ou uma função de retenção normalmente fechada.

A pinça pneumática de articulação articulada SOLH HFR com abertura ampla de 180° é acionada pela articulação do pistão para girar as mandíbulas. Cada mandíbula oscila até 90°, formando uma linha reta quando totalmente aberta para fornecer folga máxima e eliminar interferência mecânica durante a coleta e posicionamento. Os tamanhos dos furos cobrem 10/16/20/25/32 mm com design de dupla ação puramente. O ângulo de overclose de -2°~-5° garante uma fixação estável. Estão disponíveis três superfícies de montagem (lateral, inferior, traseira); a localização de orifícios para pinos na base melhora a precisão da montagem e a montagem através do orifício com sufixo N é opcional. Todos os modelos vêm com ímãs permanentes integrados e ranhuras de sensor compatíveis com chaves magnéticas CMSH. A estrutura otimizada da mandíbula à prova de poeira e os separadores metálicos antifricção proporcionam vida útil superior a 5 milhões de ciclos para ambientes de oficina moderadamente empoeirados. Amplamente utilizado para agarrar e girar peças de cavidades profundas, grandes caixas de plástico e materiais de caixa. A garra giratória acionada por engrenagem MHW2 pode ser considerada para aplicações de carga média se for desnecessária uma folga extrema. Uma margem de segurança mínima de 30% deve ser reservada durante o cálculo do torque; o balanço estendido da mandíbula reduz bastante o torque de fixação efetivo.

O cilindro pneumático de pino ultraminiatura SOLH CJ1 é intercambiável com modelos SMC equivalentes, oferecidos em diâmetros de φ2,5 e φ4. φ2.5 é apenas retorno por mola de ação simples, enquanto φ4 suporta versões de ação simples e de dupla ação. Fino e ultraleve (2~3,5g), não possui almofada embutida para resposta rápida. A porta de ar do lado da haste pode ser girada ±90° para facilitar o layout da tubulação. Roscas externas em ambas as extremidades permitem fixação axial direta sem suportes extras. Ele fornece empuxo que varia de 0,64 a 6,3 N a 0,5 MPa, adequado para microcargas abaixo de 100 g para evitar danos por impacto em peças delicadas e minúsculas. As vedações NBR suportam operação sem óleo para um ambiente limpo. Amplamente aplicado em tarefas push-pull de alta frequência de curso curto, incluindo testes de durabilidade de botão 3C, ejeção de chip, posicionamento de microcomponentes, ajuste fino de instrumentos de precisão e atuadores em miniatura para dispositivos médicos. Um fator de segurança de impulso de pelo menos 50% é recomendado durante a seleção.

O cilindro pneumático de pino compacto de dupla ação SOLH CJP2 é totalmente intercambiável com modelos SMC equivalentes. Os tamanhos dos furos incluem Ø4/6/10/16 mm, divididos em CJP2 (sem ímã) e CDJP2 (anel magnético integrado). Design puro de dupla ação equipado com almofadas de borracha em ambas as extremidades para reduzir impacto e ruído. Comparado com a série CJP legada, ele adota uma construção de corpo mais curta e atinge uma redução de peso de 55% a 65%. Estão disponíveis seis estilos de montagem: básico, painel, flange, montagem em pés e muito mais, adequados para instalação embutida, fixação axial e montagem lateral. Todos os tamanhos vêm com anéis magnéticos; até mesmo a variante mínima de Ø4 suporta interruptores magnéticos duplos da série M9 para feedback de posição bidirecional. O corpo de alumínio anodizado duro e as vedações NBR permitem uma operação isenta de óleo com vida útil superior a 3 milhões de ciclos e impulso bidirecional constante. Amplamente utilizado para aplicações push-pull bidirecionais de curso curto, como ejeção de microcomponentes na indústria 3C, testes de durabilidade de botões, ajuste fino de instrumentos de precisão e atuadores em miniatura para equipamentos médicos. Uma margem de segurança de carga mínima de 30% deve ser reservada durante a seleção. Escolha o CJP de ação simples se o retorno por mola for necessário e o ultramini cilindro CJ1 para um espaço de carga extremamente confinado e ultraleve.

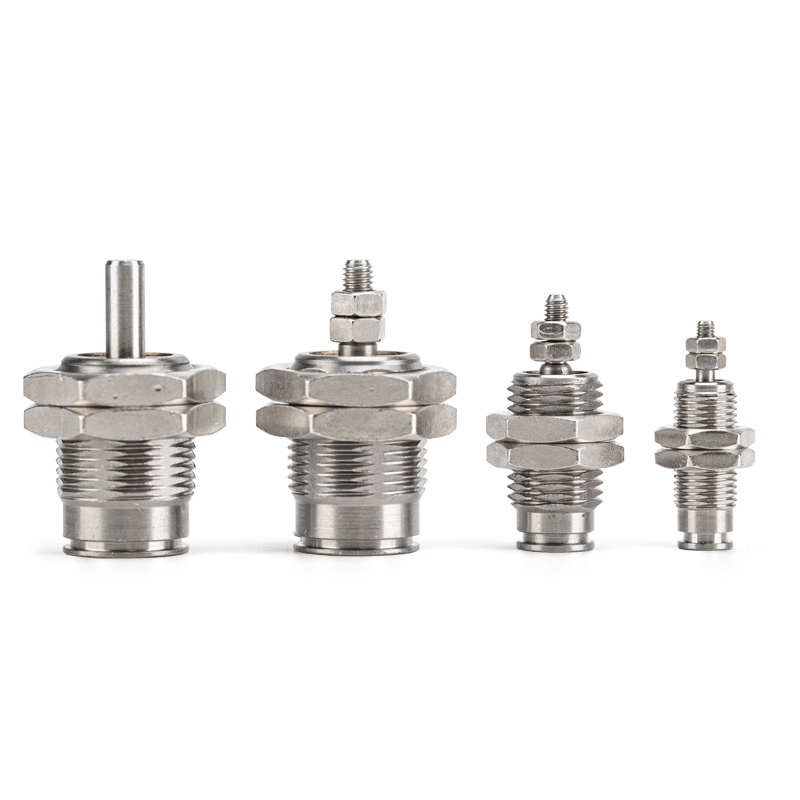

O cilindro pneumático de micropino com retorno por mola de ação simples SOLH CJP é totalmente intercambiável com modelos SMC equivalentes. Os diâmetros abrangem Ø4/6/10/16 mm, incluindo variantes CJP (sem anel magnético) e CDJP (anel magnético integrado). O design de ação única se estende sob o fornecimento de ar e retrai automaticamente por meio de mola após corte de ar com recurso de segurança de redefinição de desligamento. Sem amortecimento integrado, oferece resposta rápida e frequência máxima de ciclagem de até 250 cpm. Estão disponíveis dois estilos de montagem: montagem em painel B e montagem embutida S. O corpo ultracurto pode ser embutido dentro da máquina para economizar espaço de instalação. O corpo de latão anodizado duro e as vedações NBR suportam uma operação em ambiente limpo e isento de óleo, com vida útil superior a 3 milhões de ciclos. Amplamente utilizado para ejeção unidirecional, parada de posicionamento, acionamento de gabarito em miniatura, testes de durabilidade de botão 3C e outras atuações de direção única de curso curto. Uma margem de segurança de impulso mínima de 50% é recomendada durante a seleção. Selecione o modelo de dupla ação CJP2 para movimento push-pull bidirecional e o ultramini cilindro CJ1 para carga útil ultraleve em espaços extremamente confinados.
